Conventional Brake Components

A

B

C

B

A

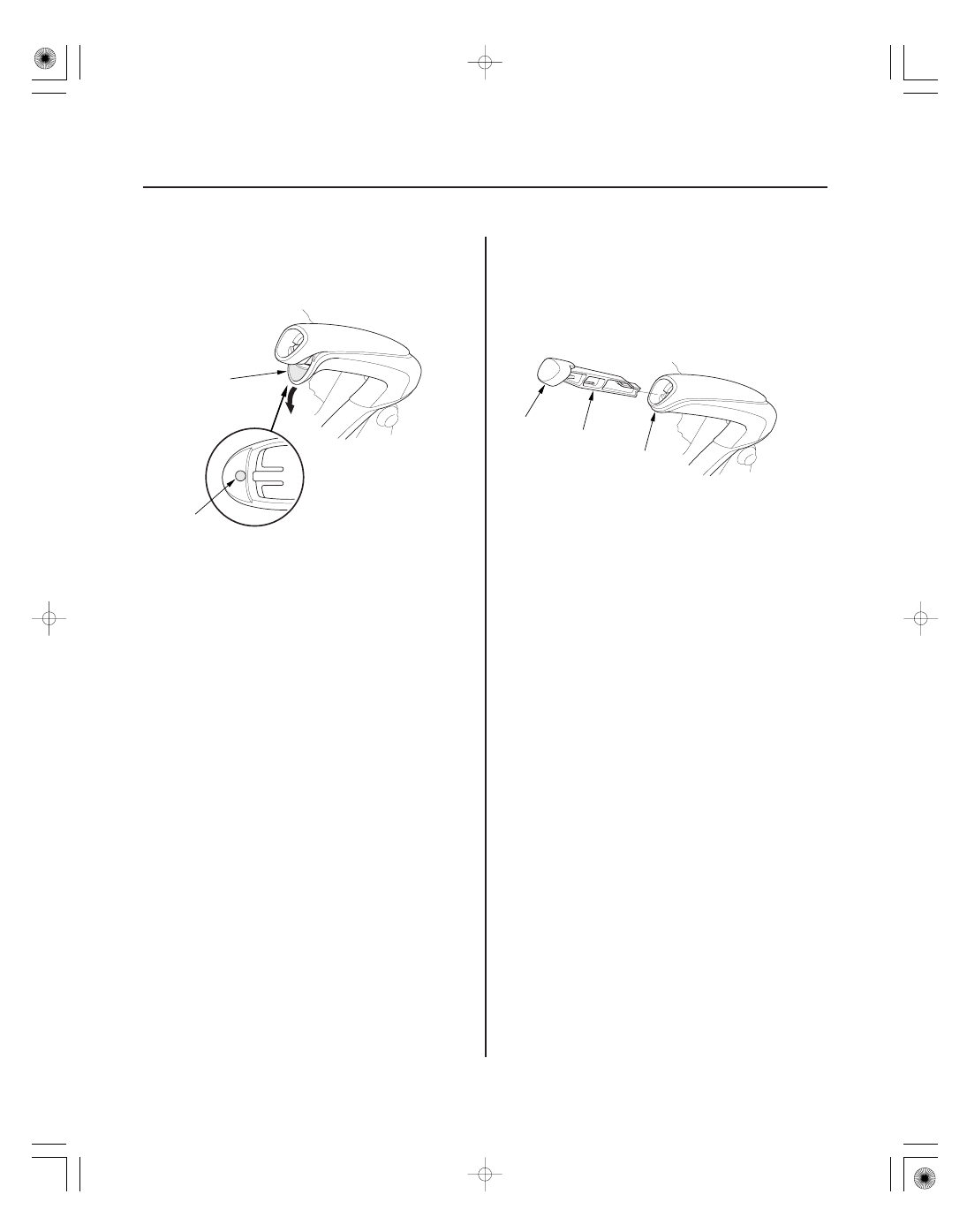

6. Carefully peel back the front edge (A) of the lever

grip, and apply a small amount of gel type super
glue (B). Carefully push the grip back into place and
hold while waiting a minute for the glue to dry.

7. Install a new pushrod (A) with the knob (B), and

push them into the parking brake lever (C).

NOTE: Do not use the removed pushrod and knob.

8. Release and pull the parking brake about 10 times.

9. Check the push knob play of about 2 mm (0.08 in.)

and that the parking brake lever moves smoothly
then do the parking brake inspection (see page
19-7).

10. Install the center console (see page 20-92).

Replace.

Replace.

08/08/21 15:02:11 61SNR030_190_0044

＊０１

０２

＊０２

ＳＮＲ９Ａ００Ｄ１４３０００１４８０２ＫＢＡＴ００

19-45

Brake Pedal Cover Replacement

A

B

C

A

B

C

A

B

B

NOTE: This procedure shows a model equipped with a
metal brake pedal cover.

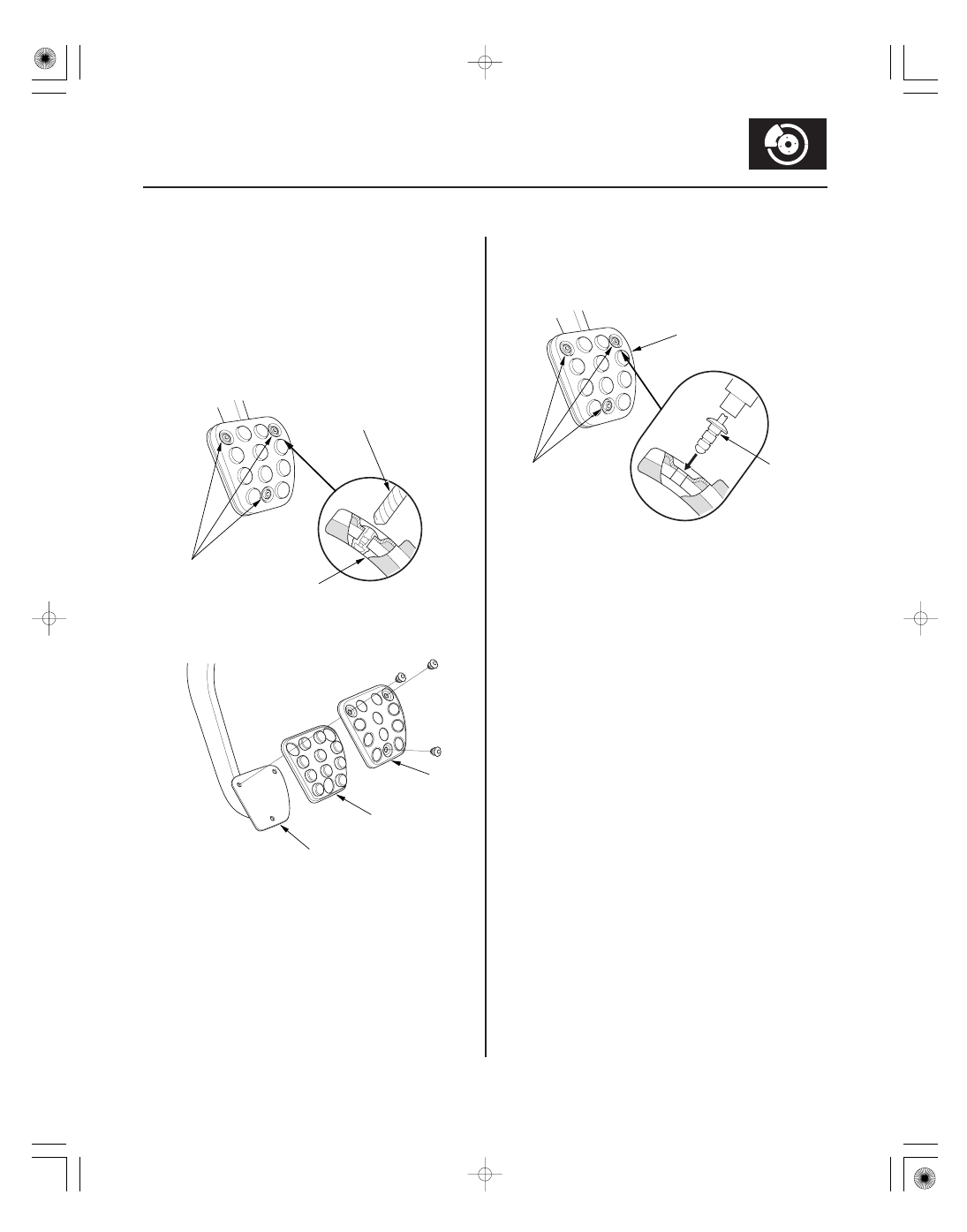

1. Cover the carpet under the brake pedal to prevent

metal shavings from getting on the carpet.

2. Center-punch each of rivets (A), and drill their

heads off with a 3 mm (0.12 in.) drill bit (B).

NOTE: Do not drill the brake pedal pad (C).

3. Remove the brake pedal plate (A) and the brake

pedal cover (B) from the brake pedal pad (C).

4. Set the brake pedal cover to the brake pedal plate.

5. Install the brake pedal plate (A) with the rivets (B)

firmly.

6. Make sure the brake pedal cover and plate is

securely fastened on the brake pedal.

7. Check the brake pedal height (see page 19-6).
