Connection

Point

Component

Connected to

Specified Torque Value

Note

19-37

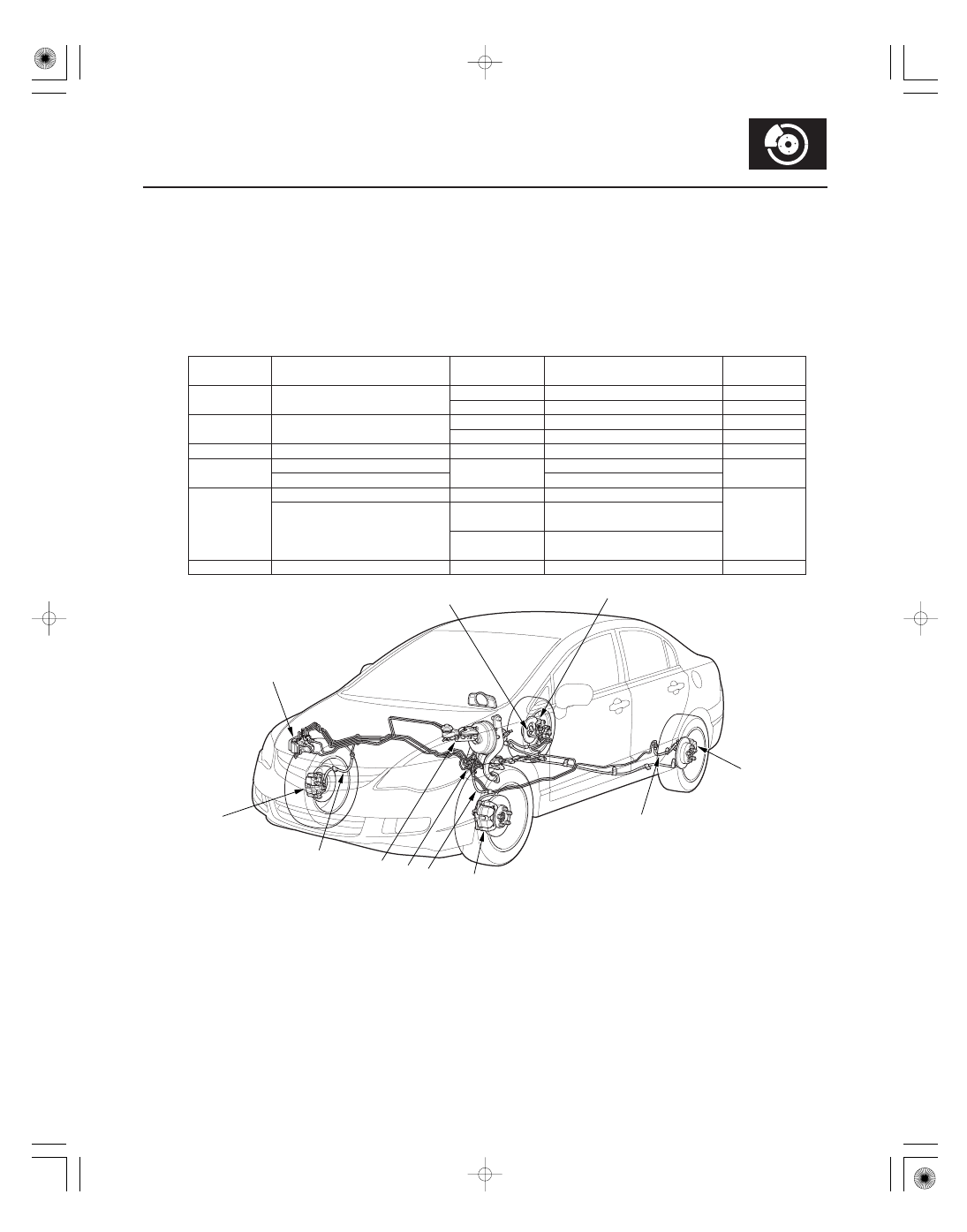

Brake Hose and Line Inspection

A

B

C

D

F

C

A

C

B

C

E

1. Inspect the brake hoses for damage, deterioration, leaks, interference, and twisting.

2. Check the brake lines for damage, rusting, and leaks. Also check for bent brake lines.

3. Check for leaks at hose and line joints and connections, and retighten if necessary.

4. Check the master cylinder and the ABS or VSA modulator-control unit for damage and leaks.

A

Front brake caliper

Brake hose

34 N·m (3.5 kgf·m, 25 lbf·ft)

Banjo bolt

Bleed screw

9 N·m (0.9 kgf·m, 7 lbf·ft)

B

Rear brake caliper

Brake hose

34 N·m (3.5 kgf·m, 25 lbf·ft)

Banjo bolt

Bleed screw

9 N·m (0.9 kgf·m, 7 lbf·ft)

C

Brake hose

Brake line

15 N·m (1.5 kgf·m, 11 lbf·ft)

Flare nut

D

Master cylinder (ABS)

Brake line

15 N·m (1.5 kgf·m, 11 lbf·ft)

Flare nut

Master cylinder (VSA)

22 N·m (2.2 kgf·m, 16 lbf·ft)

E

ABS modulator-control unit

Brake line

15 N·m (1.5 kgf·m, 11 lbf·ft)

Flare nut

VSA modulator-control unit

Brake line
(10 mm nut)

15 N·m (1.5 kgf·m, 11 lbf·ft)

Brake line
(12 mm nut)

22 N·m (2.2 kgf·m, 16 lbf·ft)

F

4-way joint

Brake line

15 N·m (1.5 kgf·m, 11 lbf·ft)

Flare nut

08/08/21 15:02:08 61SNR030_190_0037

＊０１

＊０２

ＳＮＲ９Ａ００Ｄ１４３０００１４７５１ＫＢＡＴ００

19-38

Conventional Brake Components

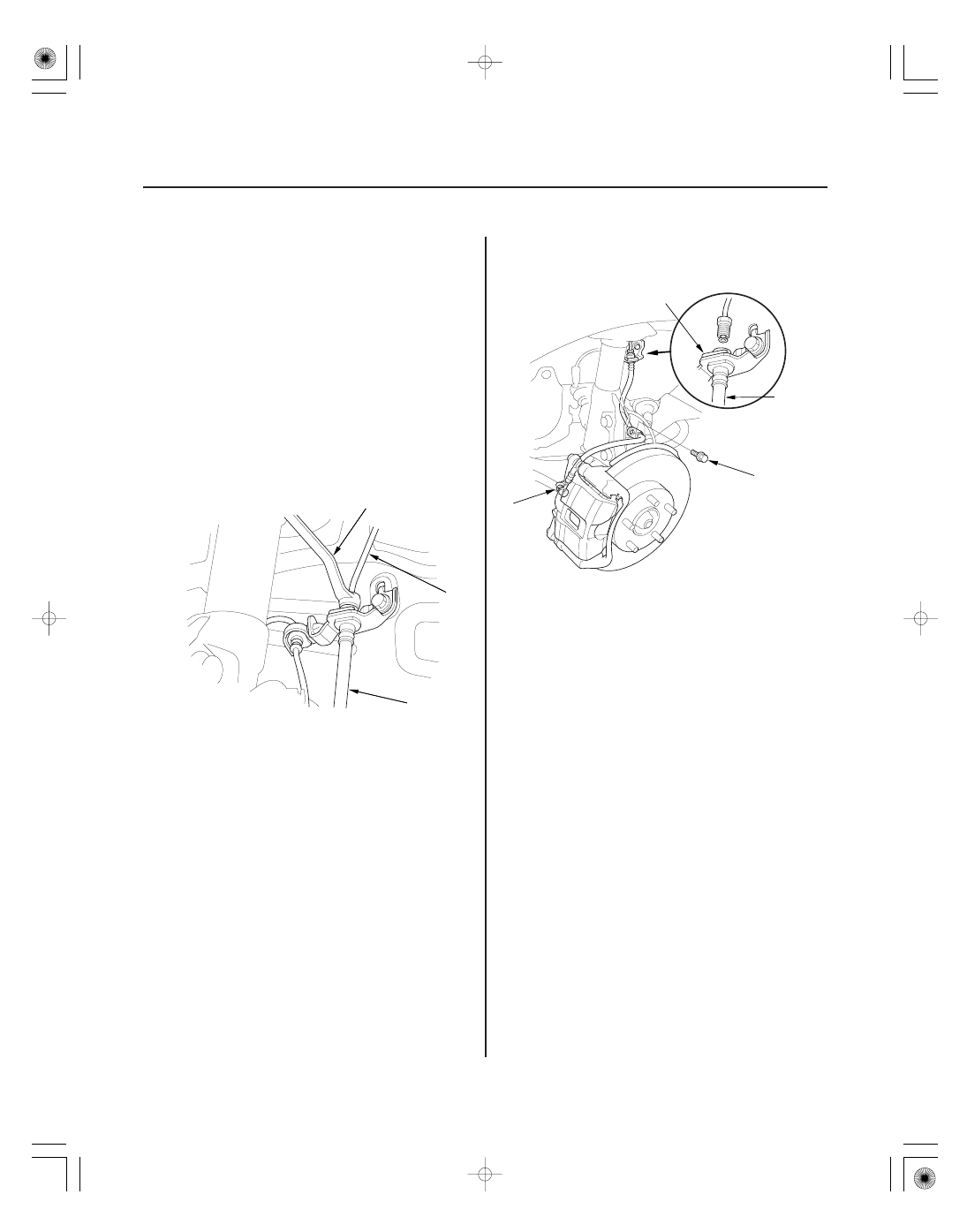

Brake Hose Replacement

A

B

C

A

B

C

A

D

B

C

NOTE:

• Before reassembling, check that all parts are free of

dirt and other foreign particles.

• Replace parts with new ones whenever specified to

do so.

• Do not spill brake fluid on the vehicle; it may damage

the paint; if brake fluid gets on the paint, wash it off
immediately with water.

• Plug the ends of the hoses and the joints to prevent

spilling brake fluid.

• The illustrations show only the front of the vehicle

except where the procedure is different for the rear.

1. Remove the wheel.

2. Disconnect the brake hose (A) from the brake line

(B) using a 10 mm flare-nut wrench (C).

3. Front: Remove the brake hose clip (A) from the

brake hose (B).

4. Remove the banjo bolt (C), and disconnect the

brake hose from the caliper.

5. Remove the brake hose mounting bolt(s) (D), then

remove the brake hose.

NOTE: Rear: Remove the brake hose with the
bracket.

Replace.

08/08/21 15:02:08 61SNR030_190_0038

０２

０３

０５

Front

Rear

19-39

B
8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

C
10 x 1.0 mm
34 N·m
(3.5 kgf·m,
25 lbf·ft)

D

A

A

B

C

E
10 x 1.0 mm
15 N·m
(1.5 kgf·m,
11 lbf·ft)

D

A

8 x 1.25 mm
22 N·m
(2.2 kgf·m,
16 lbf·ft)

E
10 x 1.0 mm
15 N·m
(1.5 kgf·m,
11 lbf·ft)

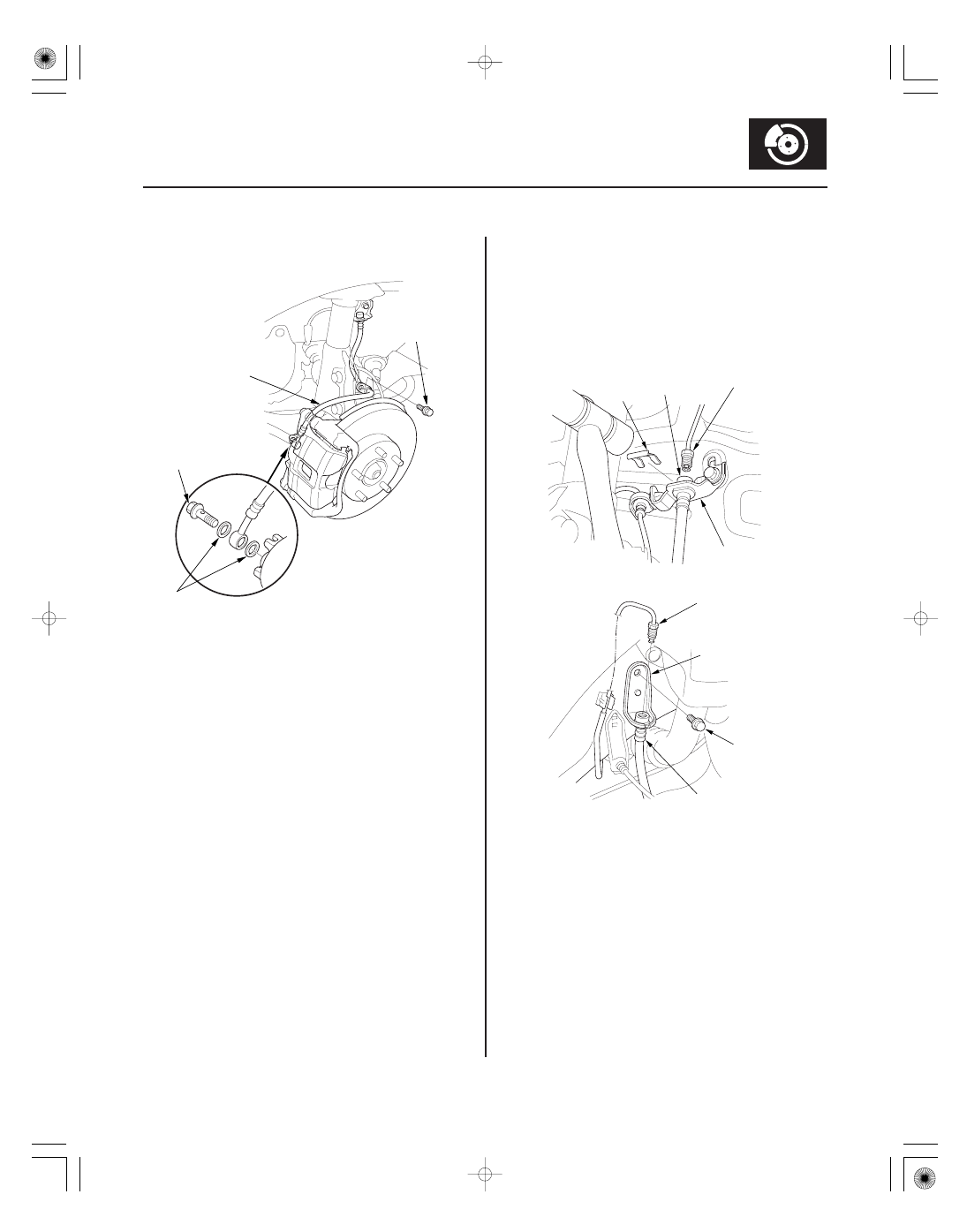

6. Install the brake hose (A) with the brake hose

mounting bolt (B).

7. Connect the brake hose to the caliper with the

banjo bolt (C) and the new sealing washers (D).

8. Position the brake hose ends (A).

NOTE:

• Front: Install the brake hose on the brake hose

bracket (B) with a new brake hose clip (C).

• Rear: Install the brake hose bracket (D) to the

frame.

9. Connect the brake line (E) to the brake hose.

10. After installing the brake hose, bleed the brake

system (see page 19-9).

11. Do the following checks:

• Check the brake hose and line joint for leaks, and

tighten if necessary.

• Check the brake hoses for interference and

twisting.

12. Clean the mating surfaces between the brake disc

and the inside of the wheel, then install the wheel.

Replace.

Replace.

08/08/21 15:02:09 61SNR030_190_0039

＊０１

ＳＮＲ９Ａ００Ｄ０００６０８４５１１１ＫＢＡＴ００

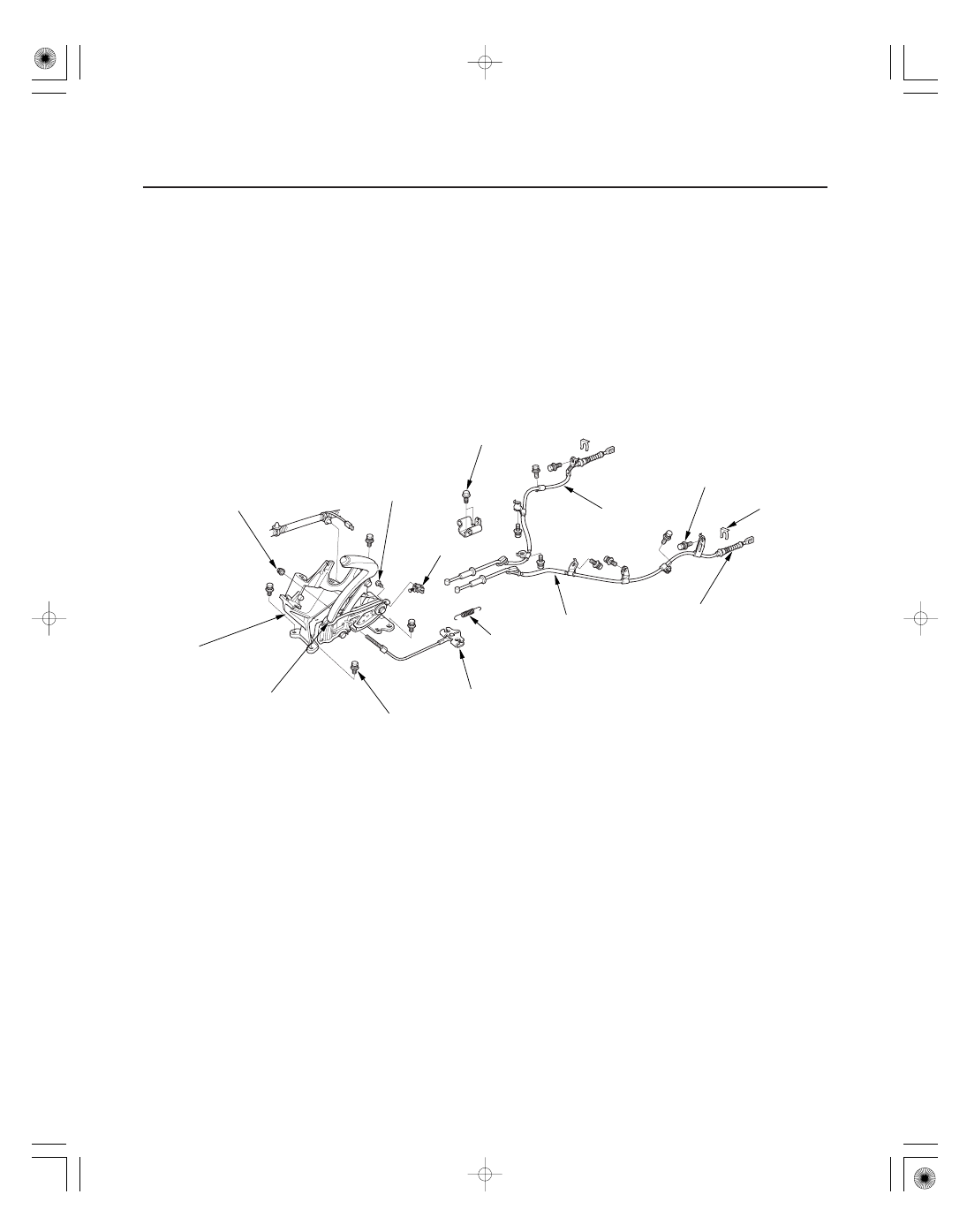

Exploded View

19-40

Conventional Brake Components

Parking Brake Cable Replacement

1.4 N·m
(0.14 kgf·m,
1.0 lbf·ft)

PARKING
BRAKE SWITCH

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

RIGHT PARKING
BRAKE CABLE

LEFT PARKING
BRAKE CABLE

SPRING

EQUALIZER

ADJUSTING NUT

PARKING BRAKE LEVER

BASE FRAME

8 x 1.25 mm
22 N·m
(2.2 kgf·m, 16 lbf·ft)

CLIP

BOOT

Check for faulty
movement.

Check for faulty
movement.

Check for smooth
operation.

Check for damage.

Check for deterioration and
damage.
