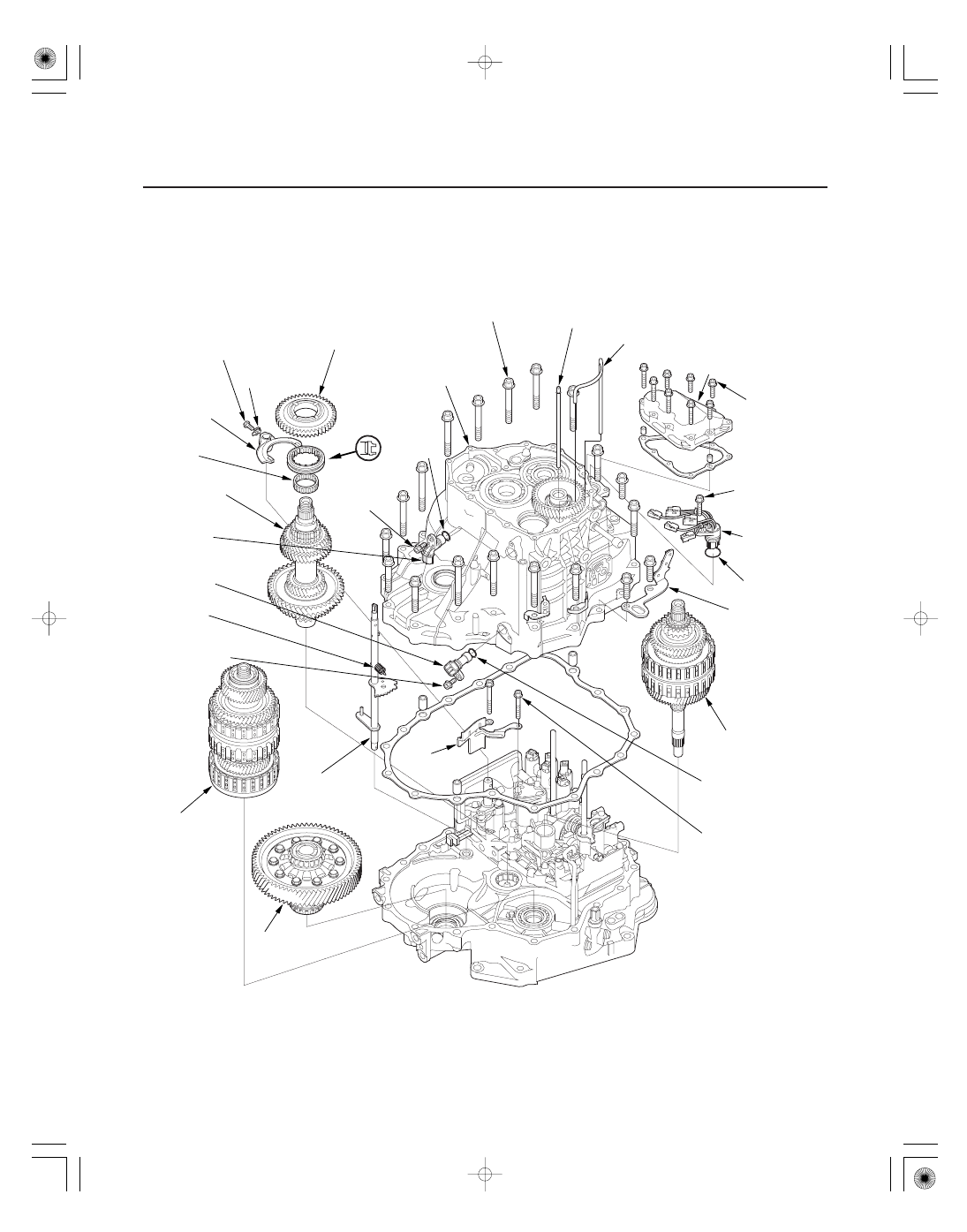

Exploded View

14-344

Transmission Housing

Shaft Assembly and Housing Installation

TRANSMISSION HOUSING
MOUNTING BOLTS
10 x 1.25 mm
44 N·m(4.5 kgf·m, 33 lbf·ft)
19 Bolts

REVERSE
SHIFT FORK

SECONDARY
SHAFT
SUBASSEMBLY

DIFFERENTIAL
ASSEMBLY

TRANSMISSION
HANGER

MAINSHAFT
SUBASSEMBLY

NEEDLE
BEARING

REVERSE
SELECTOR

6 x 1.0 mm
14 N·m
(1.4 kgf·m, 10 lbf·ft)

COUNTERSHAFT
REVERSE GEAR

COUNTERSHAFT
SUBASSEMBLY

ATF FEED PIPE

ATF LUBRICATION PIPE

SHIFT SOLENOID
VALVE COVER

SELECTOR
CONTROL
SHAFT

BAFFLE
PLATE

LOCK WASHER

TRANSMISSION
HOUSING

6 x 1.0 mm
12 N·m
(1.2 kgf·m,
8.7 lbf·ft)

INPUT SHAFT
(MAINSHAFT)
SPEED SENSOR

OUTPUT SHAFT
(COUNTERSHAFT)
SPEED SENSOR

DETENT
SPRING

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

6 x 1.0 mm
12 N·m
(1.2 kgf·m,
8.7 lbf·ft)

O-RING

SHIFT
SOLENOID
WIRE
HARNESS

O-RING

O-RING

6 x 1.0 mm
12 N·m
(1.2 kgf·m,
8.7 lbf·ft)

6 x 1.0 mm
12 N·m
(1.2 kgf·m,
8.7 lbf·ft)

Replace.

Replace.

Replace.

Replace.

08/08/21 14:52:30 61SNR030_140_0346

０２

＊０２

14-345

A

B

C

D

6 x 1.0 mm
12 N·m (1.2 kgf·m, 8.7 lbf·ft)

B

A

C

E

F

D

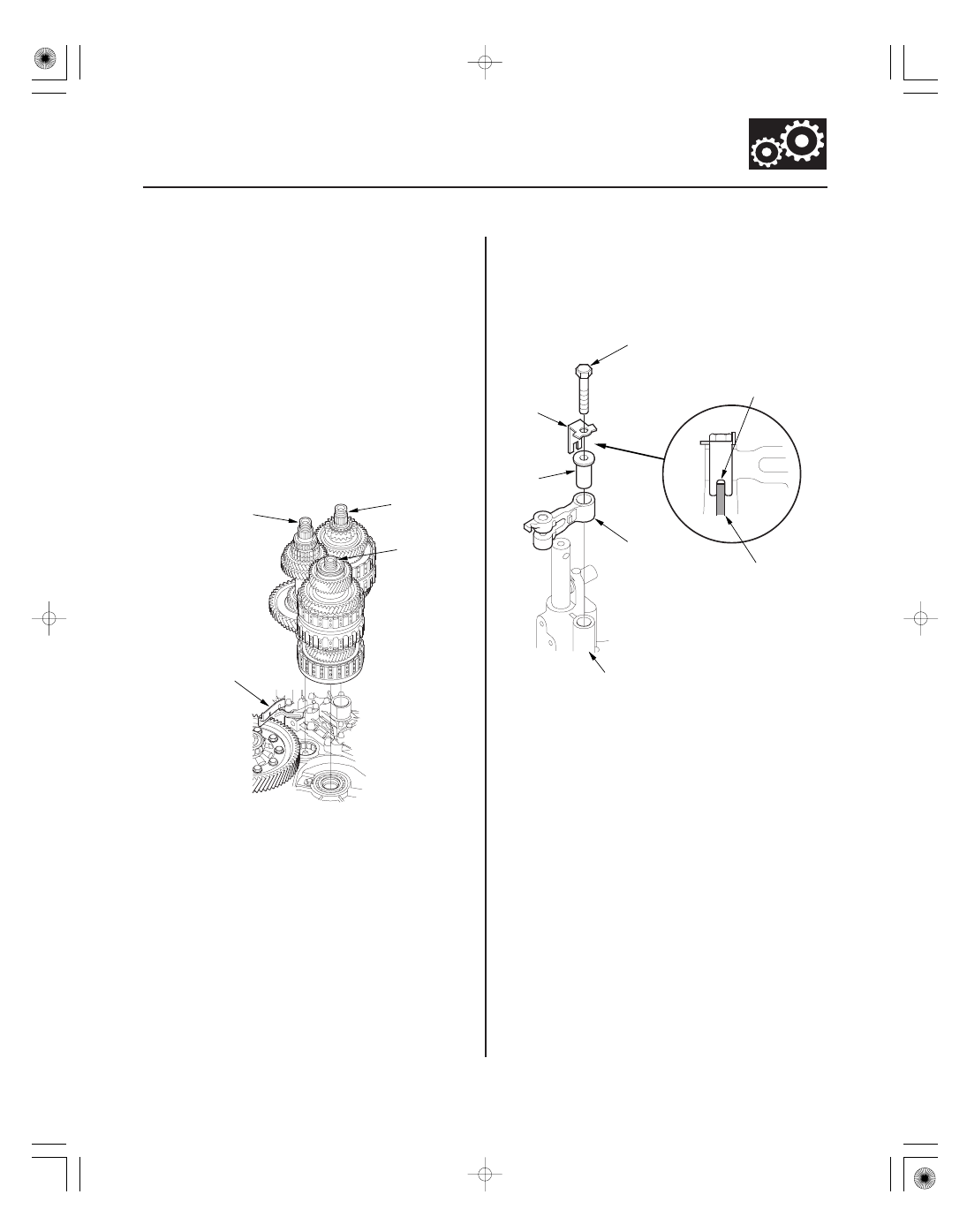

NOTE: Refer to the Exploded View as needed during the
following procedure.

1. Install the differential assembly in the torque

converter housing.

2. Install the baffle plate on the servo body (see step

9 on page 14-343).

3. Assemble the mainshaft, the countershaft, and the

secondary shaft.

4. Join the mainshaft subassembly (A), the

countershaft subassembly (B), and the secondary
shaft subassembly (C) together. Then install them
in the torque converter housing. Do not bump the
countershaft on the baffle plate (D).

5. Make sure if the countershaft and the differential

are clear of the baffle plate.

6. If the detent arm was removed, install the detent

arm (A) with the arm collar (B) on the servo body
(C), and install a new lock washer (D) by aligning its
cutout (E) with the projection (F) of the servo body.
Install and tighten the bolt, then bend the lock tab
of the lock washer against the bolt head.

Replace.

08/08/21 14:52:31 61SNR030_140_0347

０４

０５

＊０３

14-346

Transmission Housing

A

B

C

B

A

D

C

6 x 1.0 mm
14 N·m
(1.4 kgf·m, 10 lbf·ft)

B

A

E

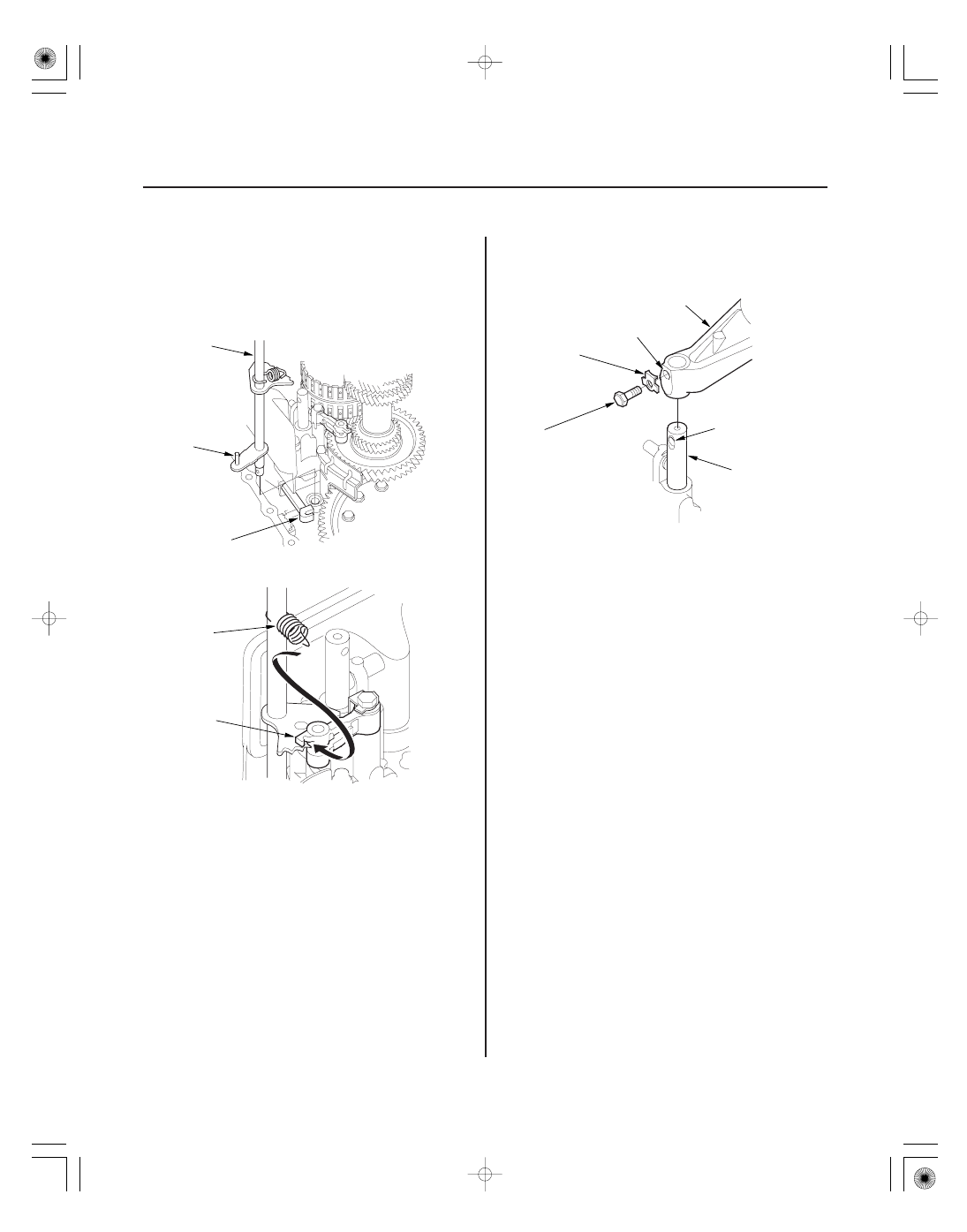

7. Install the selector control shaft (A) in the torque

converter housing aligning the manual valve lever
pin (B) on the selector control shaft with the guide
of the manual valve (C). Pull the manual valve
gently when aligning the manual valve with the
selector control shaft.

8. Hook the detent spring (A) to the detent arm (B).

9. Turn the shift fork shaft (A) so the large chamfered

hole (B) is facing the fork bolt hole (C) of the
reverse shift fork (D).

10. Install the reverse shift fork and the reverse

selector together on the shift fork shaft and the
countershaft. Secure the reverse shift fork to the
shift fork shaft with the lock bolt and a new lock
washer (E), then bend the lock tab of the lock
washer against the bolt head.

11. Install the needle bearing and the countershaft

reverse gear on the countershaft.

12. Install the reverse idler gear in the transmission

housing (see page 14-299), if it was removed.

13. Install the idler gear shaft (see page 14-324), if it

was removed.

Replace.

08/08/21 14:52:31 61SNR030_140_0348

＊０４

０８

０９

−

−

14-347

10 x 1.25 mm
44 N·m
(4.5 kgf·m, 33 lbf·ft)

A

D

E

C

F

G

A

A

B

B: 0

7 mm (0

0.28 in.)

A

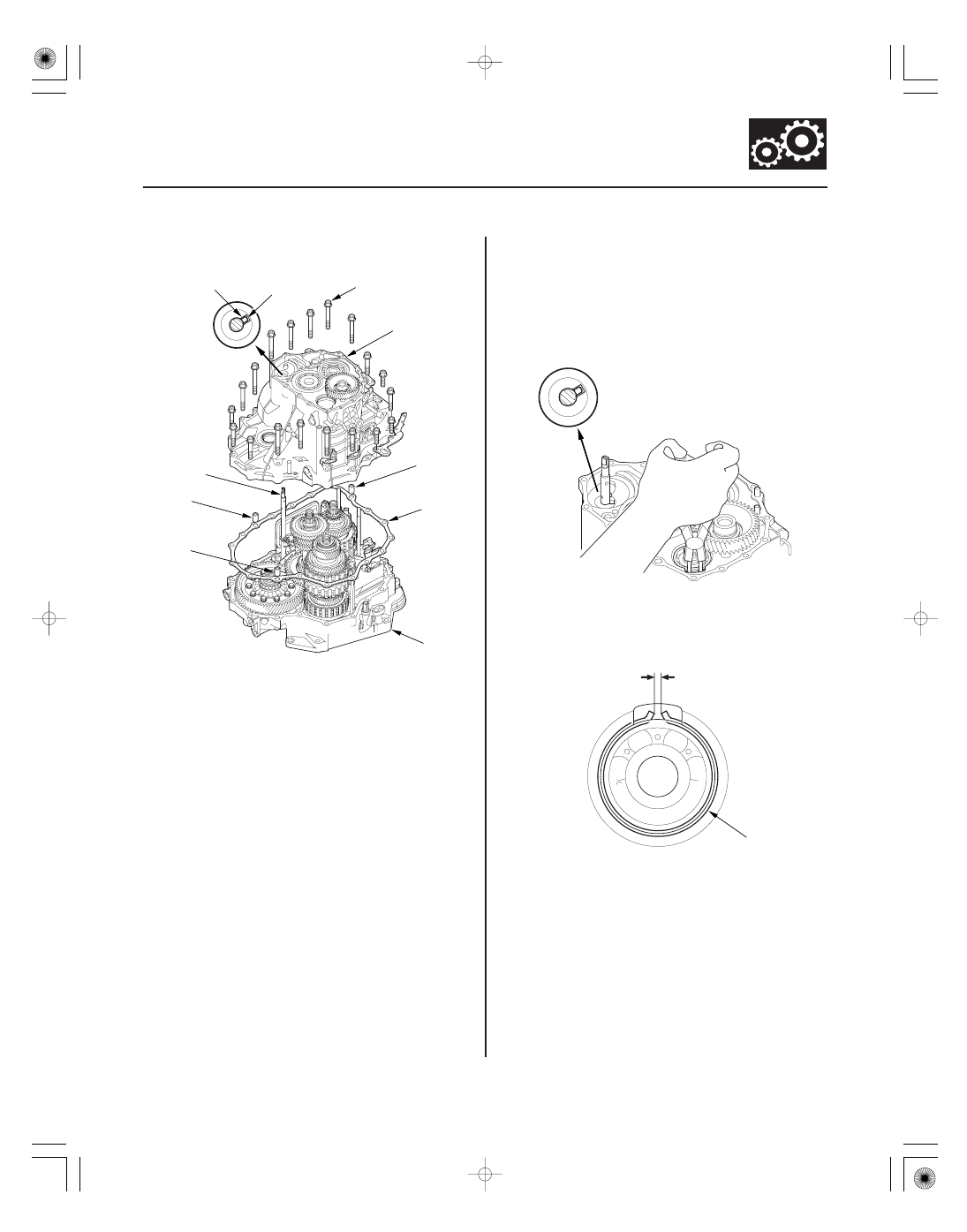

14. Install the three dowel pins (A) and a new gasket (B)

on the torque converter housing (C).

15. Align the spring pin (D) of the selector control shaft

(E) with the transmission housing groove (F) by
turning the control shaft. Do not squeeze the end of
the control shaft tips together when turning the
shaft. If the tips are squeezed together, it will cause
a faulty shift position signal or position due to the
play between the control shaft and the
transmission range switch.

16. Place the transmission housing (G) on the torque

converter housing. Do not install the input shaft
(mainshaft) speed sensor and the output shaft
(countershaft) speed sensor before installing the
transmission housing on the torque converter
housing.

17. Use snap ring pliers to expand the snap ring of the

secondary shaft bearing. Then push the
transmission housing down to start the secondary
shaft bearing through the snap ring. Then release
the pliers. While rotating the reverse idler gear with
a screwdriver, push down the housing until it
bottoms and snap ring snaps in place in the
secondary shaft bearing snap ring groove.

18. Check that the secondary shaft bearing snap ring

(A) is seated in the bearing and the housing groove,
and that the ring end gap (B) is correct.

19. Install the transmission housing mounting bolts

along with the transmission hanger and the
harness clamp brackets, and tighten the 19 bolts in
at least two steps in a crisscross pattern.

Replace.
