Acura CSX. Manual - part 316

０７

０１

０２

14-337

Improperly installed:

Properly installed:

A

B

B

A

A

B

C

D

E

A

B

G

E

D

C

F

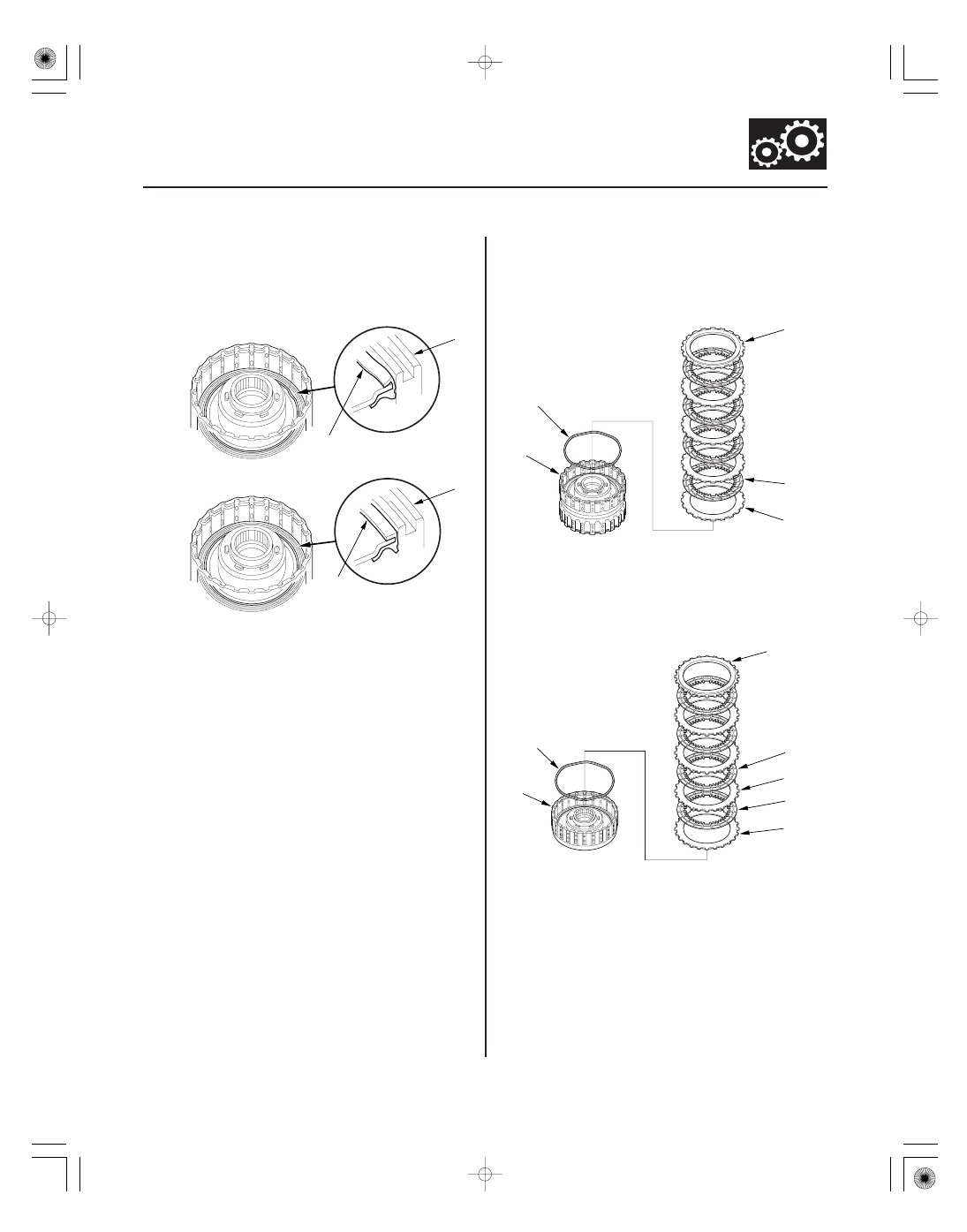

10. Make sure the oil seal of the spring retainer (A) is

properly installed on the clutch piston (B). If the oil
seal was damaged or cracked, replace the spring
retainer.

11. Install the waved spring (A) in the 1st clutch drum

(B). Starting with the clutch wave-plate, alternately
install the clutch wave-plates (C) (4), and the discs
(D) (4), and install the clutch end-plate (E) with the
flat side down on the top disc.

12. Install the waved spring (A) in the 2nd clutch drum

(B). Install the clutch flat-plate (C), and the clutch
disc (D). Starting with the clutch wave-plate,
alternately install the clutch wave-plates (E) (3), and
the discs (F) (3), and install the clutch end-plate (G)
with the flat side down on the top disc.

08/08/21 14:52:24 61SNR030_140_0339

０１

０４

０１

ＳＮＲ９ＡＡ１Ｅ１０４１１２１０２５１ＬＤＡＴ００

Special Tools Required

14-338

14-338

Shafts and Clutches

4th and 5th Clutch Reassembly

A

B

E

D

C

F

G

A

B

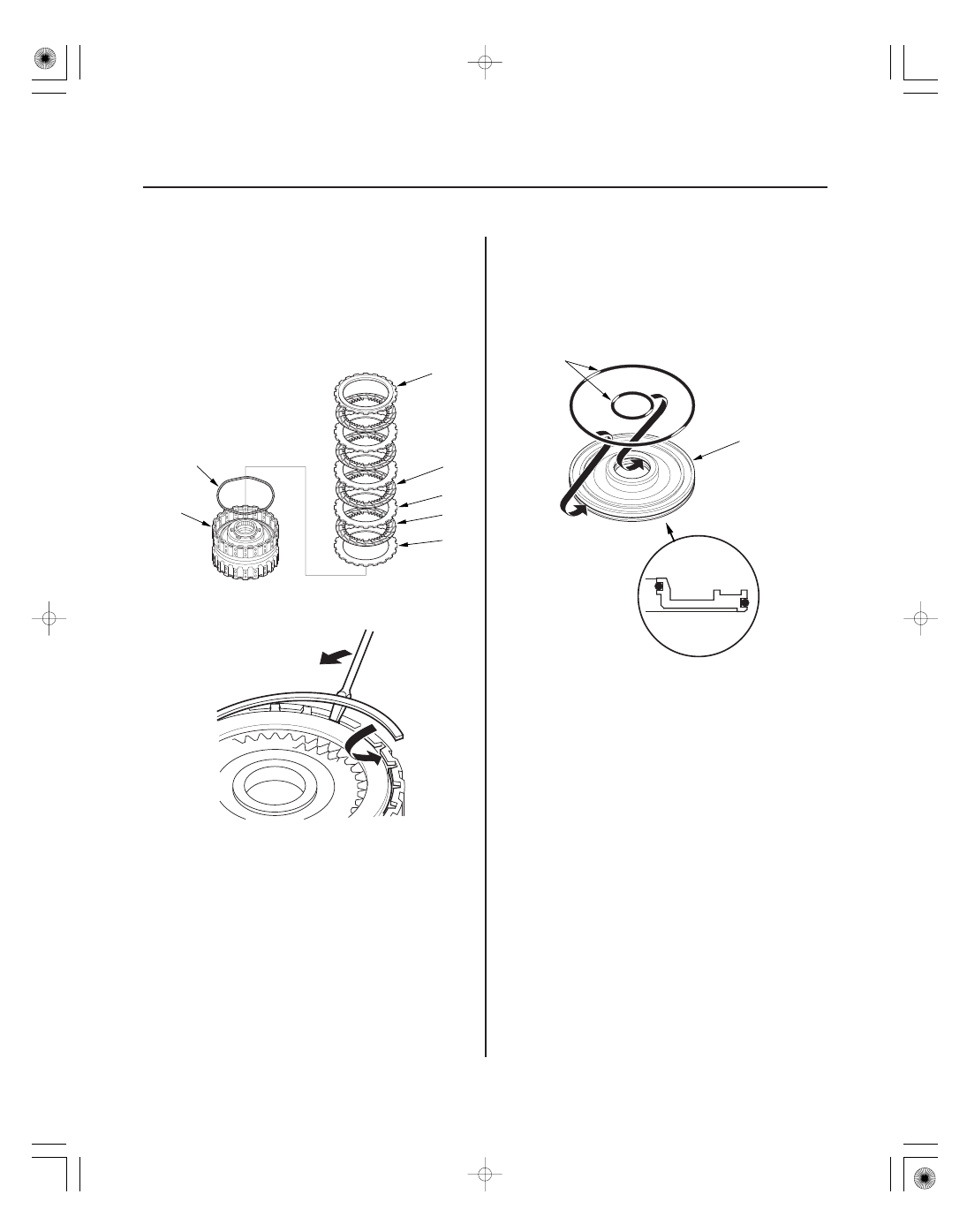

13. Install the waved spring (A) in the 3rd clutch drum

(B). Install the clutch flat-plate (C), and the clutch
disc (D). Starting with the clutch wave-plate,
alternately install the clutch wave-plates (E) (3), and
the discs (F) (3), and install the clutch end-plate (G)
with the flat side down on the top disc.

14. Install the snap ring using a screwdriver to secure

the clutch end-plate.

15. Check that the clutch piston moves by applying air

pressure into fluid passage.

Clutch spring compressor set 07LAE-PX40000

1. Soak the clutch discs thoroughly in ATF for at least

30 minutes.

2. Install new O-rings (A) on the clutch piston (B).

08/08/21 14:52:25 61SNR030_140_0340

０１

０４

０１

ＳＮＲ９ＡＡ１Ｅ１０４１１２１０２５１ＬＤＡＴ００

Special Tools Required

14-338

14-338

Shafts and Clutches

4th and 5th Clutch Reassembly

A

B

E

D

C

F

G

A

B

13. Install the waved spring (A) in the 3rd clutch drum

(B). Install the clutch flat-plate (C), and the clutch
disc (D). Starting with the clutch wave-plate,
alternately install the clutch wave-plates (E) (3), and
the discs (F) (3), and install the clutch end-plate (G)
with the flat side down on the top disc.

14. Install the snap ring using a screwdriver to secure

the clutch end-plate.

15. Check that the clutch piston moves by applying air

pressure into fluid passage.

Clutch spring compressor set 07LAE-PX40000

1. Soak the clutch discs thoroughly in ATF for at least

30 minutes.

2. Install new O-rings (A) on the clutch piston (B).

08/08/21 14:52:25 61SNR030_140_0340

０２

０３

＊０１

０１

14-339

A

B

C

B

A

07LAE-PX40000

A

B

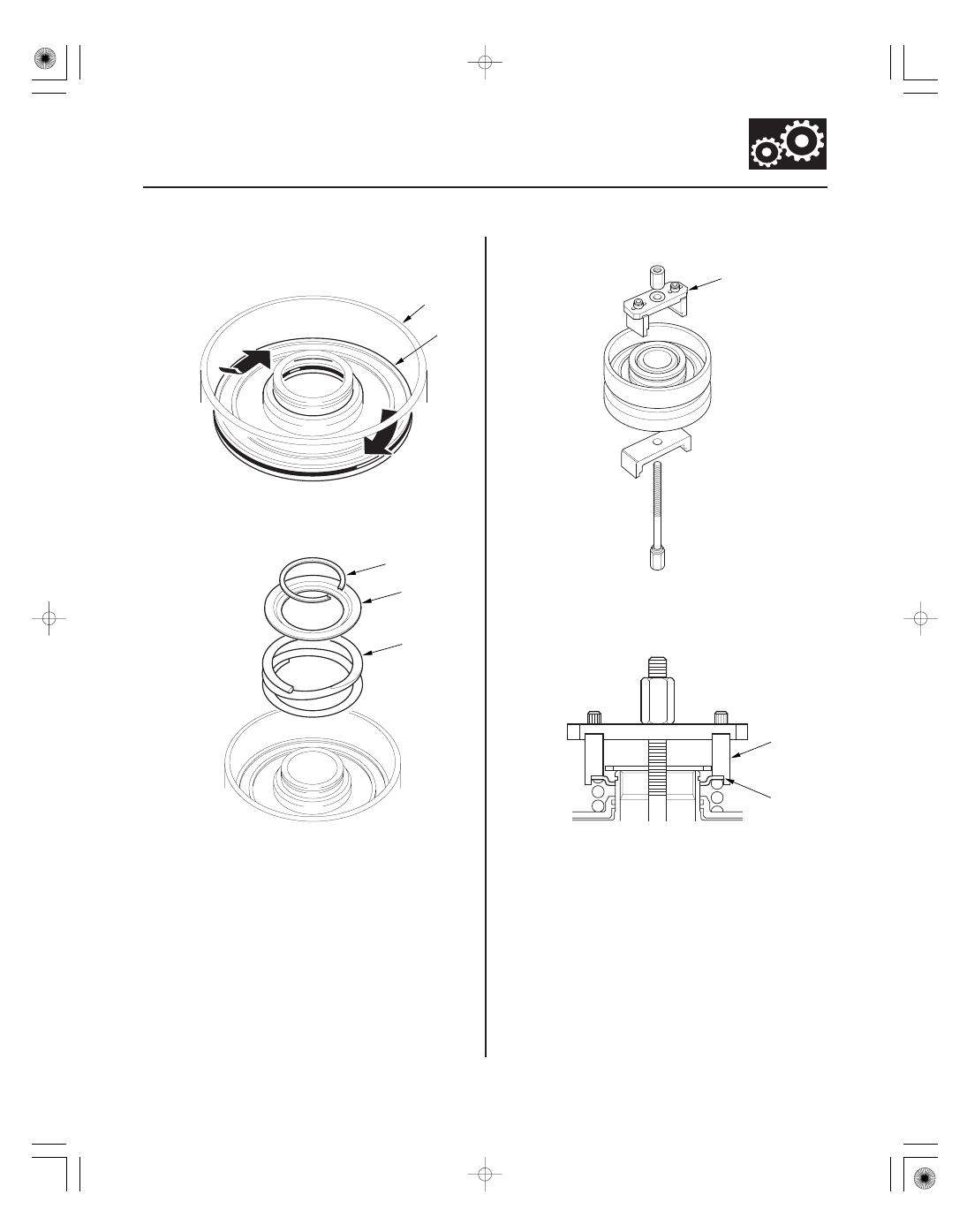

3. Install the clutch piston (A) in the clutch drum (B)

while applying pressure and rotating to ensure
proper seating. Do not pinch the O-ring.

4. Set the return spring (A) and the spring retainer (B)

on the clutch piston, and position the snap ring (C)
on the spring retainer.

5. Install the clutch spring compressor set.

6. Be sure the clutch spring compressor set (A) is

adjusted to have full contact with the spring
retainer (B).

08/08/21 14:52:26 61SNR030_140_0341
