Special Tools Required

14-325

Idler Gear/Idler Gear Shaft Replacement

07749-0010000

07746-0010100

A

B

07749-0010000

07746-0010100

A

B

• Driver 07749-0010000
• Attachment, 32 x 35 mm 07746-0010100

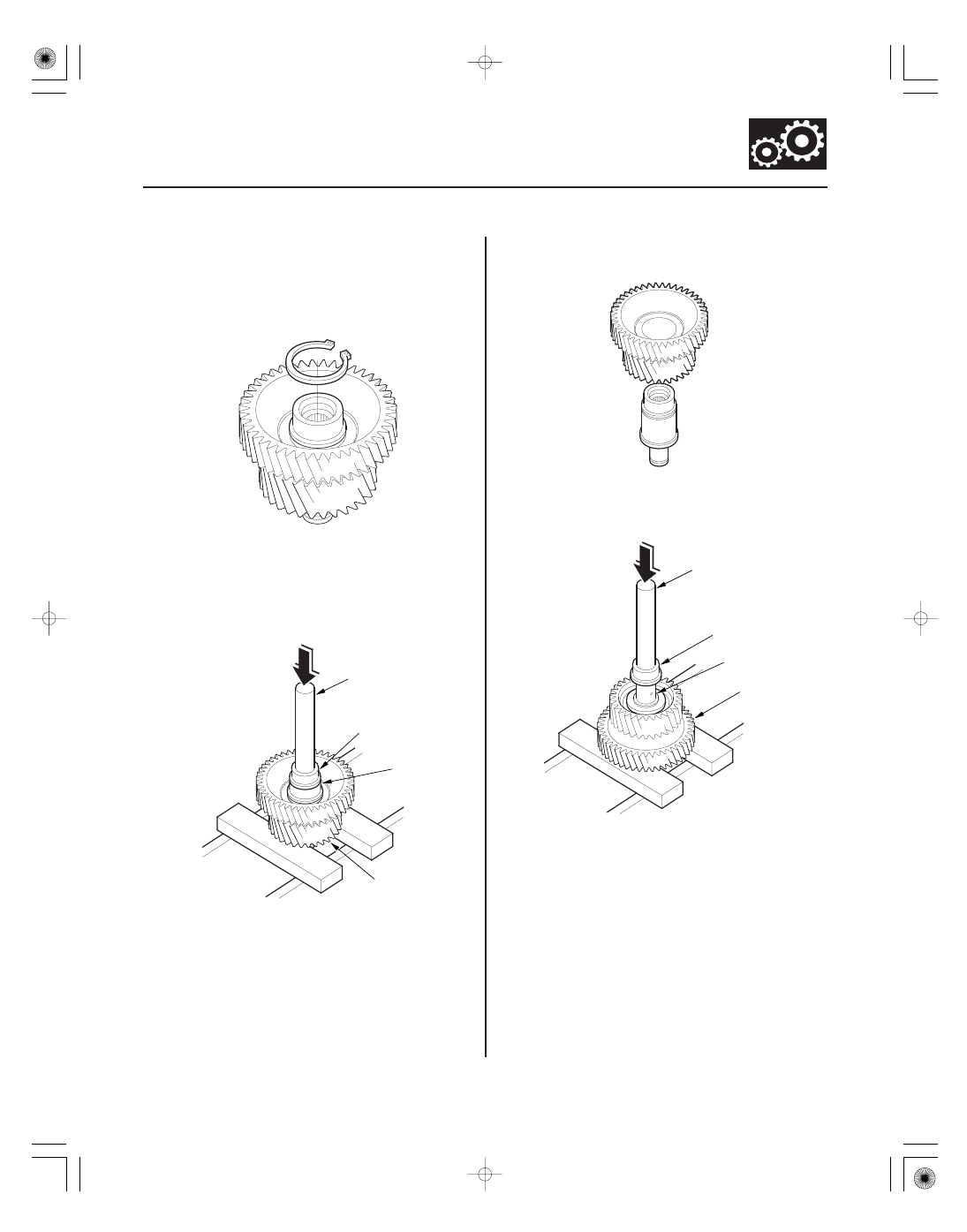

1. Remove the snap ring from the idler gear/idler

shaft assembly. Do not distort the snap ring.

2. Check the snap ring for wear and damage. Replace

it if it is worn, distorted, or damaged.

3. Remove the idler gear shaft (A) from the idler gear

(B) using the driver, the 32 x 35 mm attachment,
and a press.

4. Replace the idler gear and/or the idler gear shaft,

and attach the idler gear shaft to the idler gear.

5. Install the idler gear shaft (A) in the idler gear (B)

using the driver, the 32 x 35 mm attachment, and a
press.

6. Install the snap ring.

08/08/21 14:51:26 61SNR030_140_0327

０１

０２

０３

０４

ＳＮＲ９ＡＡ１Ｅ１０４１１３１００４１ＬＣＡＴ００

Special Tools Required

14-326

Shafts and Clutches

Clutch Disassembly

B

A

C

E

D

B

A

C

F

E

D

B

A

C

D

F

E

Clutch spring compressor set 07LAE-PX40000

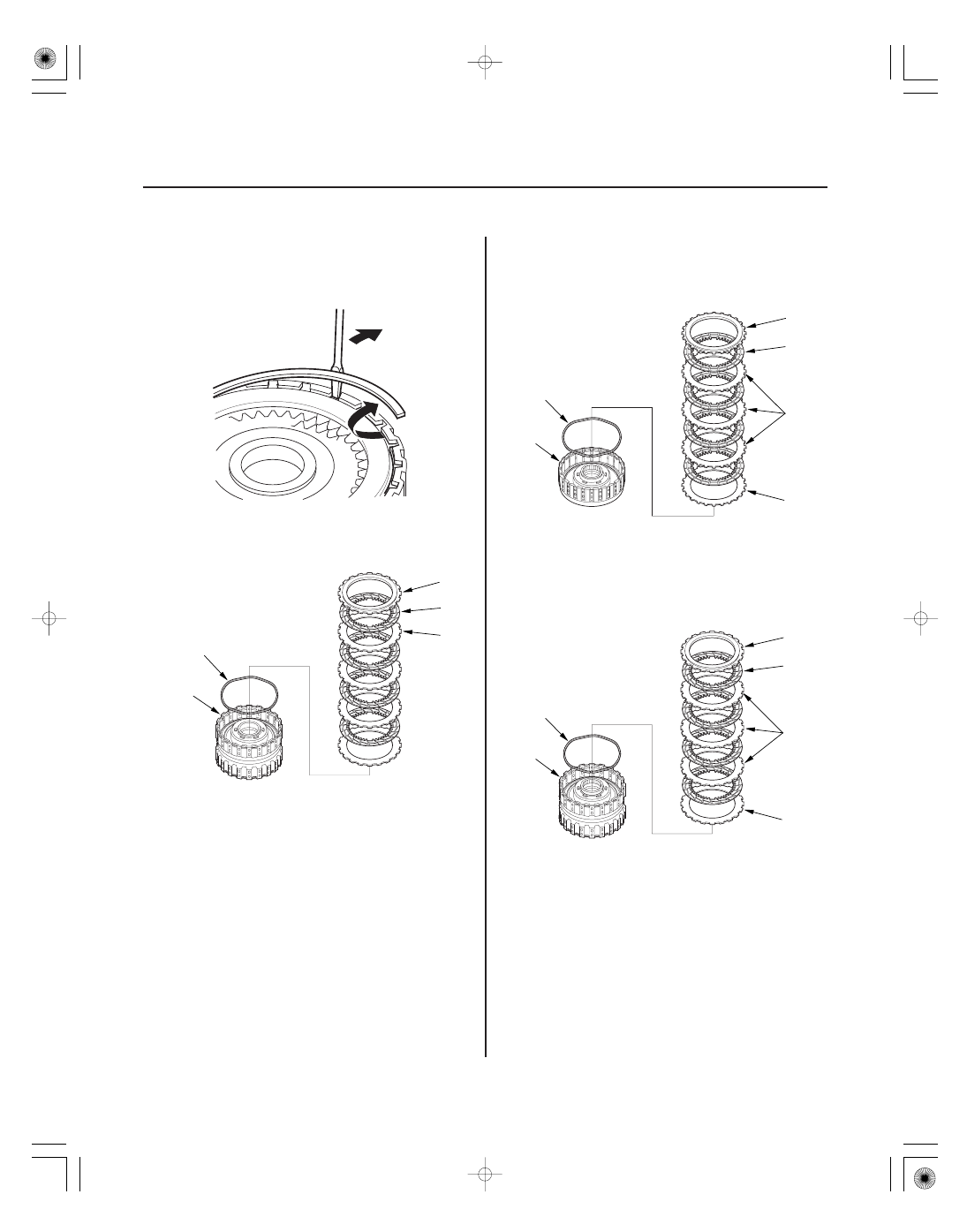

1. Remove the snap ring using a screwdriver.

2. Remove the clutch end-plate (A), the clutch discs

(B) (4), the clutch wave-plates (C) (4), and the waved
spring (D) from the 1st clutch drum (E).

3. Remove the clutch end-plate (A), the clutch discs

(B) (4), the clutch wave-plates (C) (3), the clutch flat-
plate (D), and the waved spring (E) from the 2nd
clutch drum (F).

4. Make a reference mark on the clutch flat-plate.

5. Remove the clutch end-plate (A), the clutch discs

(B) (4), the clutch wave-plates (C) (3), the clutch flat-
plate (D), and the waved spring (E) from the 3rd
clutch drum (F).

6. Make a reference mark on the clutch flat-plate.

08/08/21 14:51:27 61SNR030_140_0328

０１

０２

＊０１

０４

14-327

E

A

B

C

D

A

B

E

C

D

07LAE-PX40000

A

B

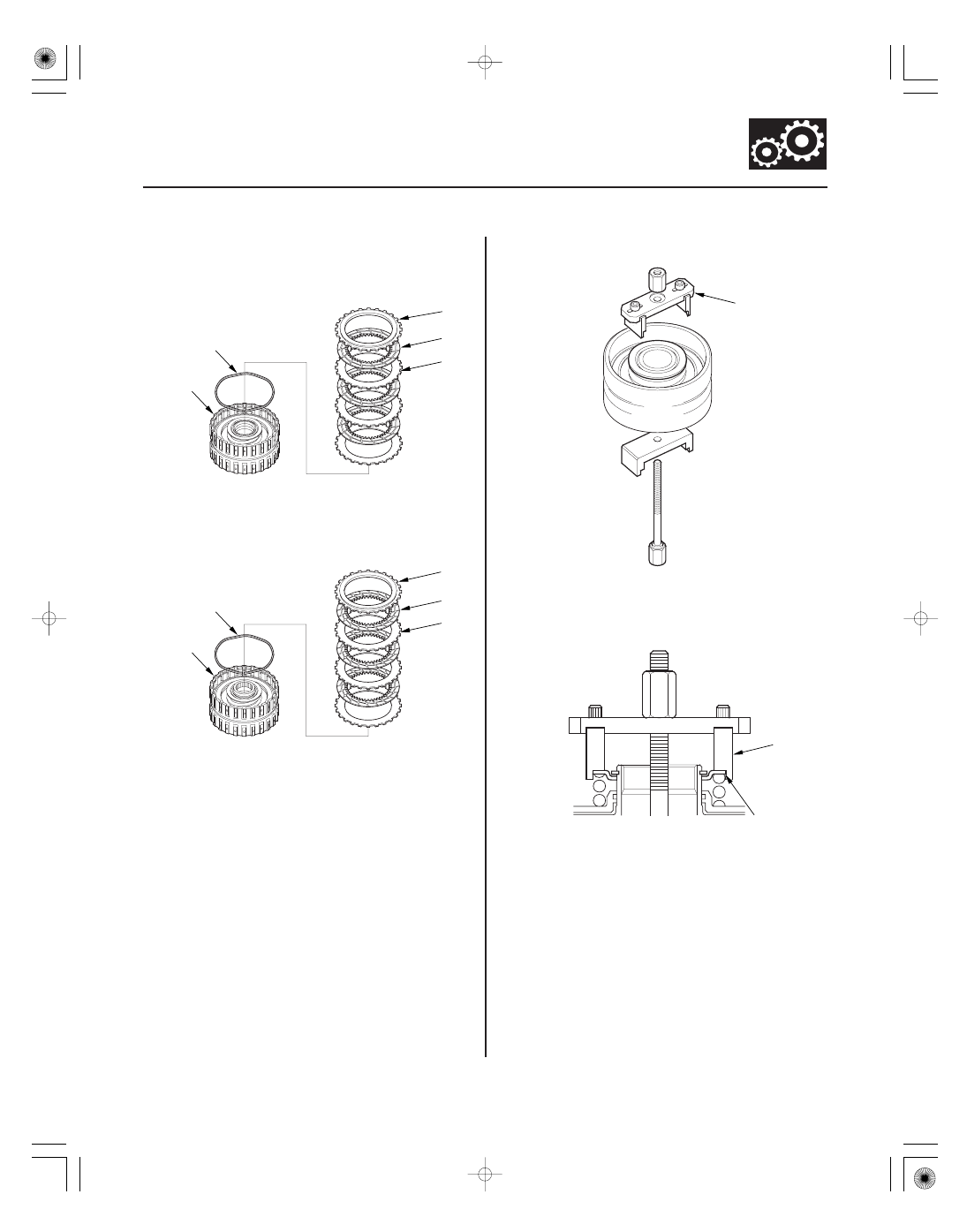

7. Remove the clutch end-plate (A), the clutch discs

(B) (3), the clutch wave-plates (C) (3), and the waved
spring (D) from the 4th clutch drum (E).

8. Remove the clutch end-plate (A), the clutch discs

(B) (3), the clutch wave-plates (C) (3), and the waved
spring (D) from the 5th clutch drum (E).

9. Install the clutch spring compressor set.

10. Be sure the clutch spring compressor set (A) is

adjusted to have full contact with the spring
retainer (B) on the 4th and 5th clutches.

08/08/21 14:51:28 61SNR030_140_0329

０５

０６

０７

０８

14-328

Shafts and Clutches

A

B

C

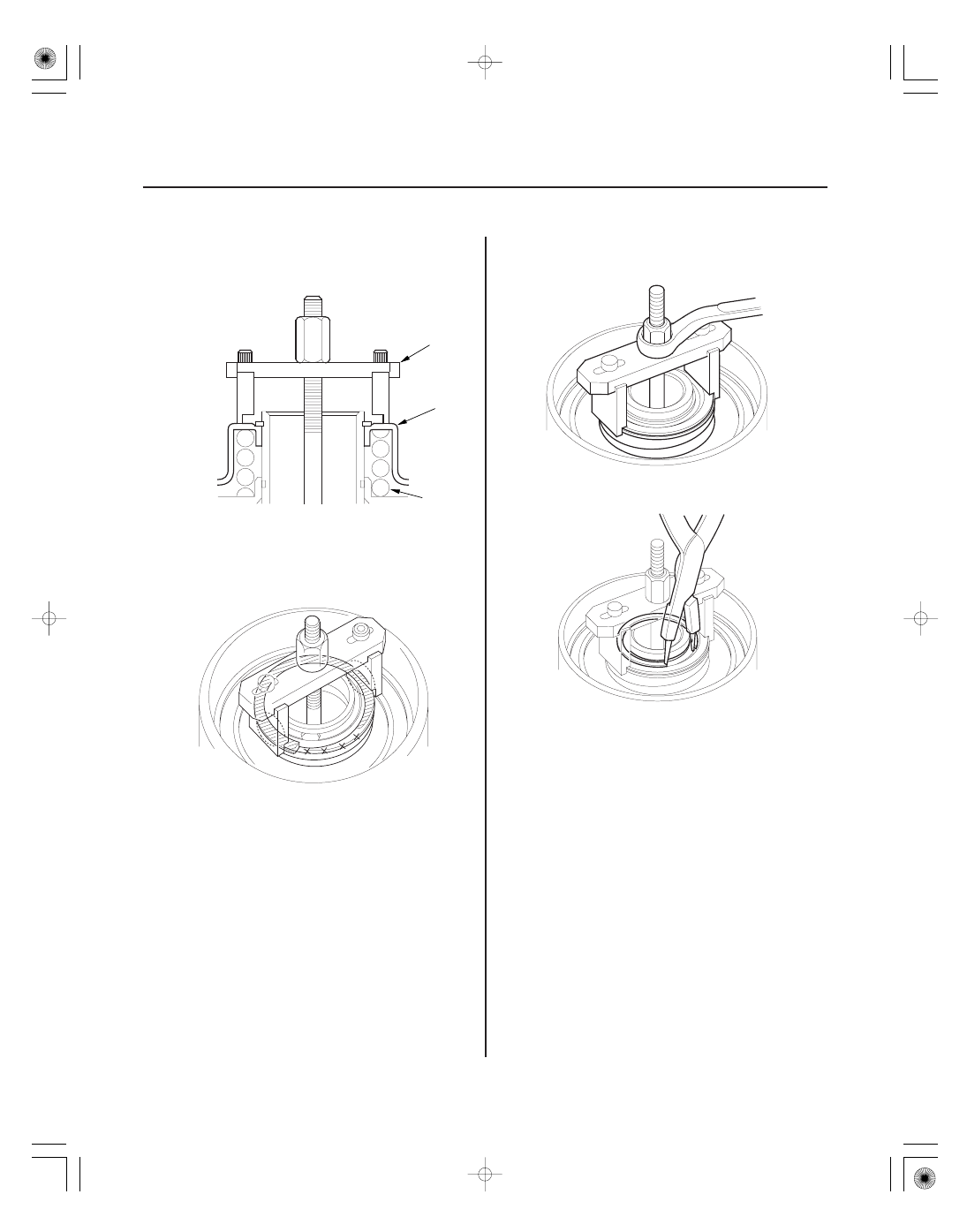

11. Set the clutch spring compressor set (A) on the

spring retainer (B) of the 1st, 2nd, and 3rd clutches
so that it pushes on the clutch return spring (C).

12. Check the placement of the clutch spring

compressor set. If either end of the clutch spring
compressor set is set over an area of the spring
retainer which is unsupported by the return spring,
the retainer may be damaged.

13. Compress the return spring until the snap ring can

be removed.

14. Remove the snap ring using snap ring pliers.

15. Remove the clutch spring compressor set.
