14-272

A/T Gear Position Indicator

CABLE REEL 20P CONNECTOR

SUPP (BLU)

JUMPER WIRE

PCM CONNECTOR B (44P)

SUPP (BLU/YEL)

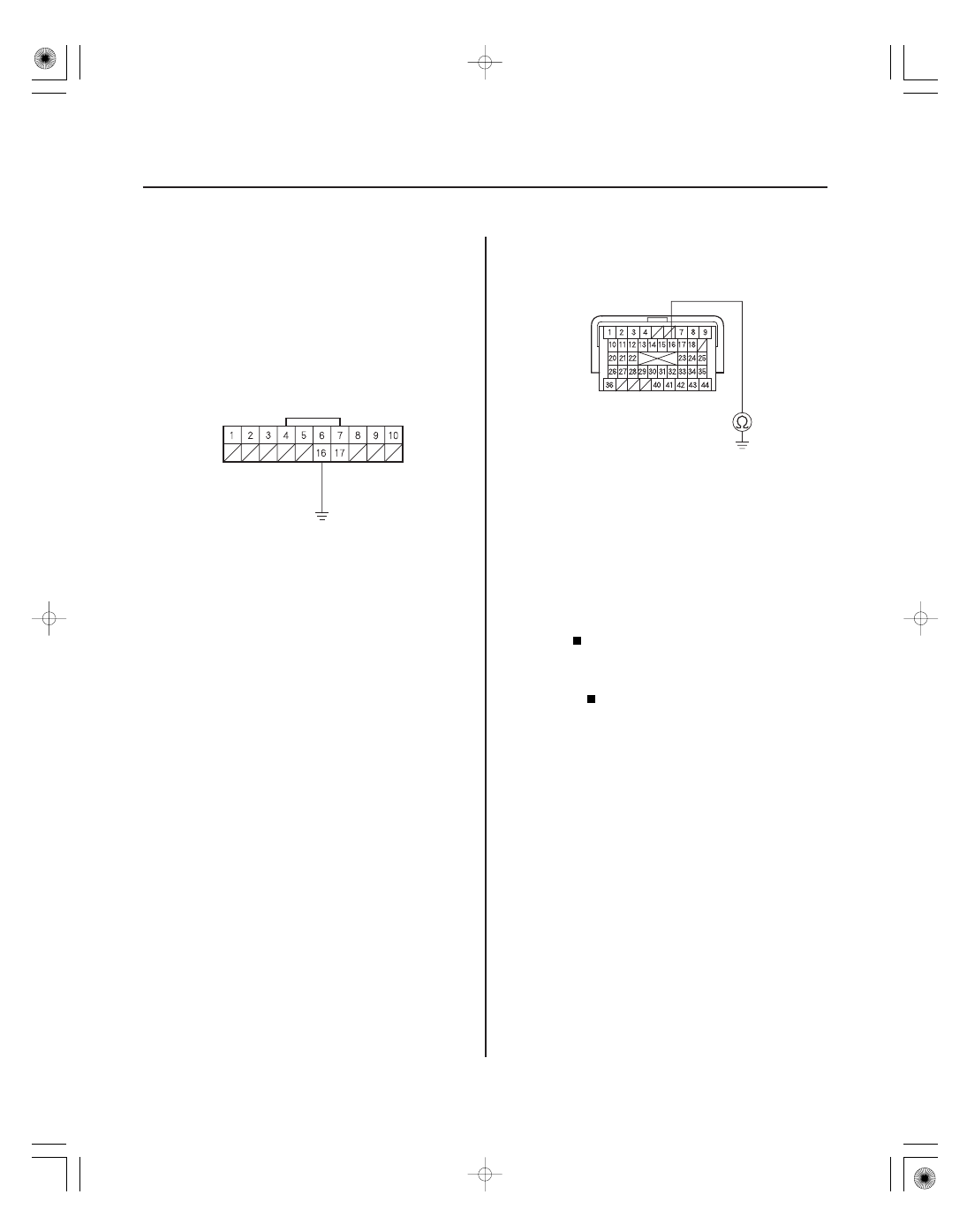

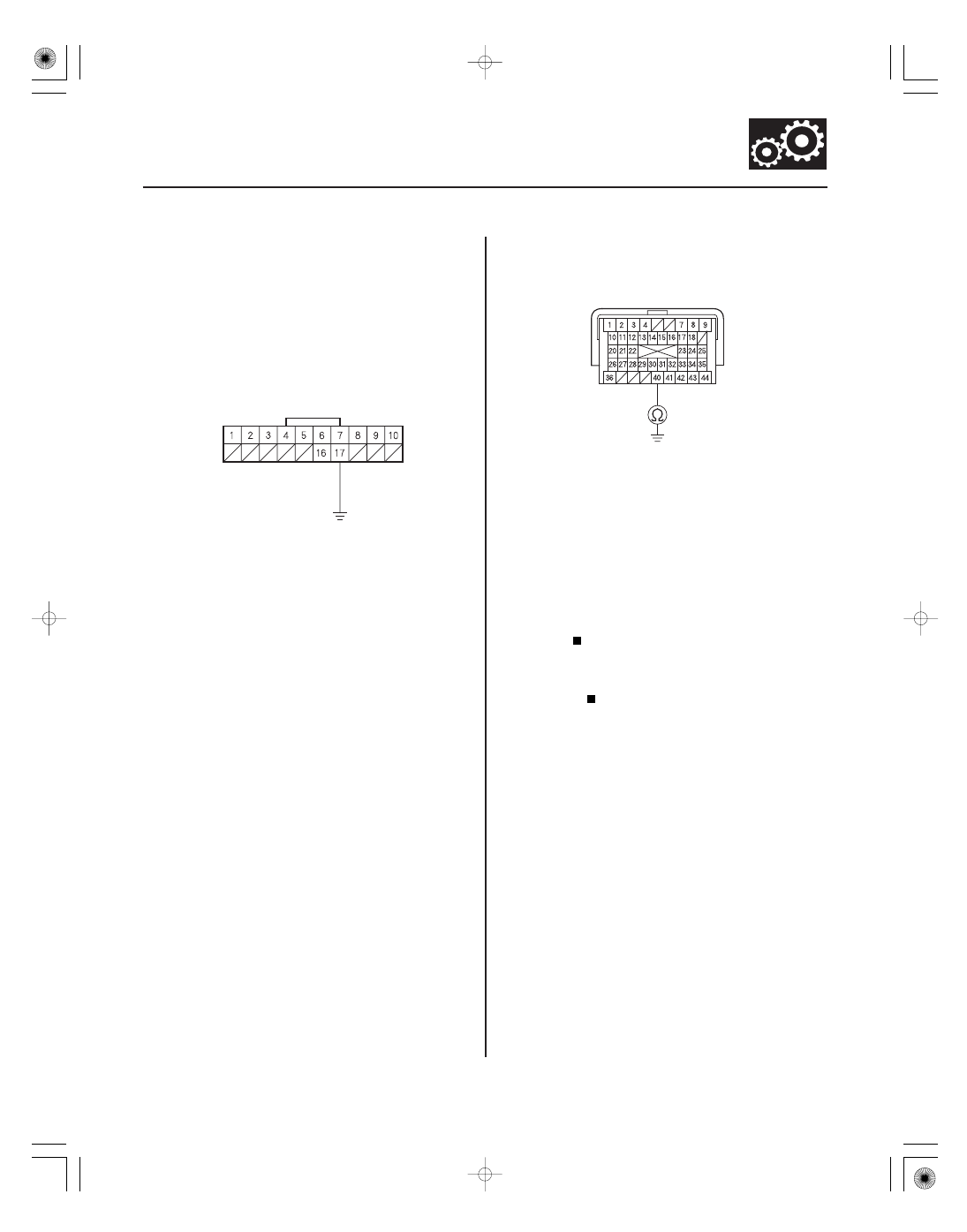

10. Turn the ignition switch to LOCK (0).

11. Jump the SCS line with the HDS.

12. Disconnect PCM connector B (44P).

13. Connect cable reel 20P connector terminal No. 16

and body ground with a jumper wire.

14. Check for continuity between PCM connector

terminal B16 and body ground.

Check for poor connections or loose

terminals between cable reel 20P connector
terminal No. 16 and PCM connector terminal B16. If
the connection is OK, update the PCM if it does not
have the latest software (see page 11-227), or
substitute a known-good PCM (see page 11-7), then
recheck. If the symptom goes away with a known-
good PCM, replace the original PCM (see page
11-228).

Repair open in the wire between PCM

connector terminal B16 and the cable reel 20P
connector.

Wire side of female terminals

Terminal side of female terminals

Is ther e continuity?

08/08/21 14:50:00 61SNR030_140_0274

−

−

−

−

−

＊０４

０２

０９

ＳＮＲ９ＡＡ１Ｅ１０４１０７４４８５２ＦＡＡＴ１０

−

−

−

−

−

−

−

YES

NO

YES

NO

YES

NO

14-273

Paddle Shifter - (Downshift Switch) Circuit Troubleshooting

GND (LT GRN)

SDNP (BLK/WHT)

CABLE REEL SUBHARNESS 20P CONNECTOR

PADDLE SHIFTER
(DOWNSHIFT SWITCH) CONNECTOR

GND (BLK)

CABLE REEL 20P CONNECTOR

SRS components are located in this area. Review the
SRS component locations (see page 24-11) and the
precautions and procedures (see page 24-13) before
doing repair or service.

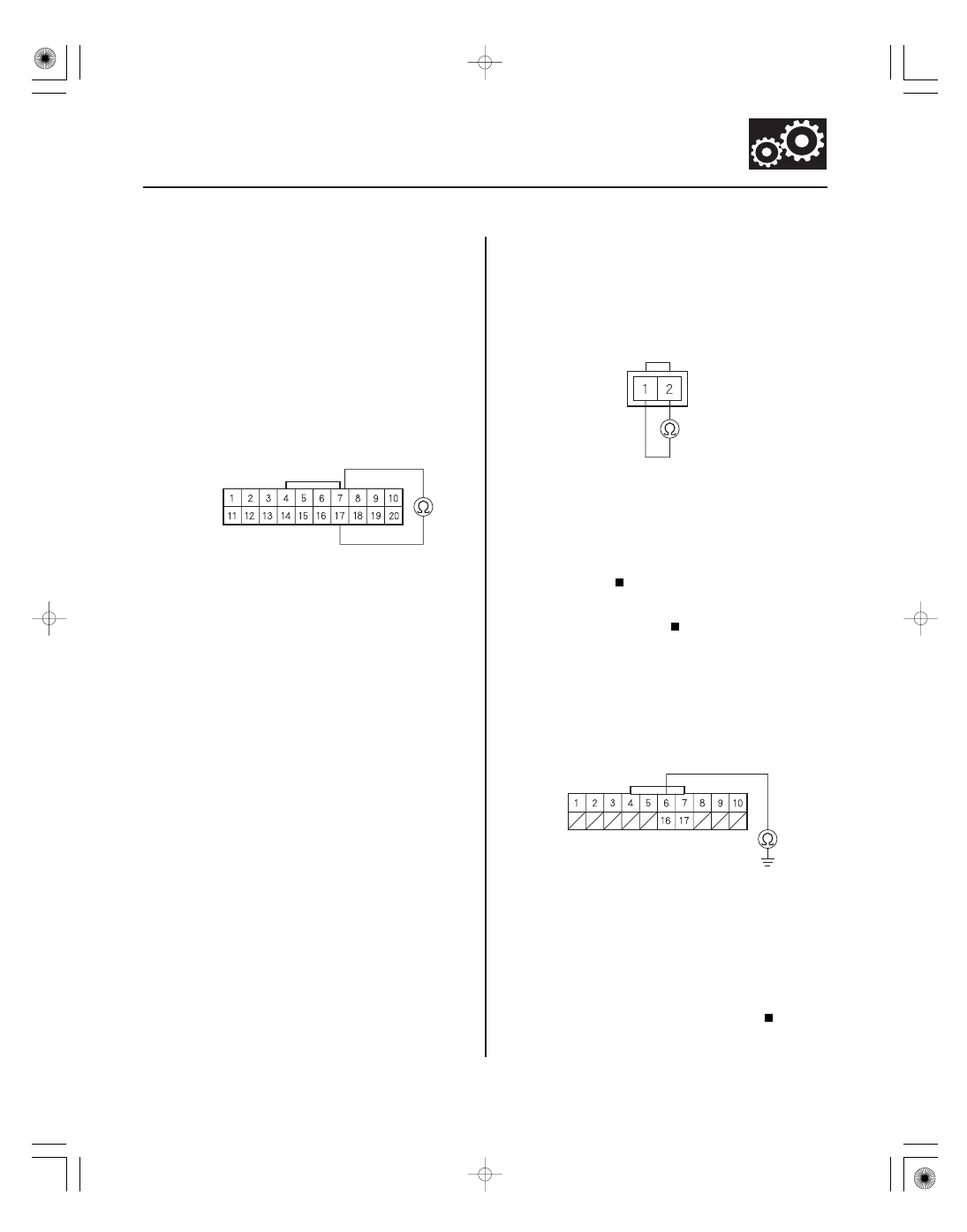

1. Remove the steering wheel (see page 17-6).

2. Check for continuity between cable reel subharness

20P connector terminals No. 7 and No. 17 when
pressing the paddle shifter

(downshift switch)

and when the switch is released.

Go to step 5.

Go to step 3.

3. Disconnect the paddle shifter

(downshift switch)

connector.

4. Check for continuity between the paddle shifter

(downshift switch) connector terminals when
pressing the switch and when the switch is
released.

Replace the steering switch harness

(see page 17-7).

Replace the paddle shifter

(downshift

switch) (see page 14-277).

5. Remove the cable reel (see page 24-200).

6. Check for continuity between cable reel 20P

connector terminal No. 6 and body ground.

Go to step 7.

Repair open in the wire between cable reel

20P connector terminal No. 6 and body ground
(G504), or repair poor body ground (G504).

Wire side of female terminals

Terminal side of male terminals

Wire side of female terminals

Is ther e continuity when pr essing the paddle
shif ter

( downshif t switch) and no continuity

when the switch r eleased?

Is ther e continuity when pr essing the switch and
no continuity when the switch r eleased?

Is ther e continuity?

08/08/21 14:50:00 61SNR030_140_0275

−

１０

１１

−

−

−

−

YES

NO

YES

NO

14-274

A/T Gear Position Indicator

SDNP (GRN)

CABLE REEL 20P CONNECTOR

SDNP (GRN)

CABLE REEL 20P CONNECTOR

GND (BLK)

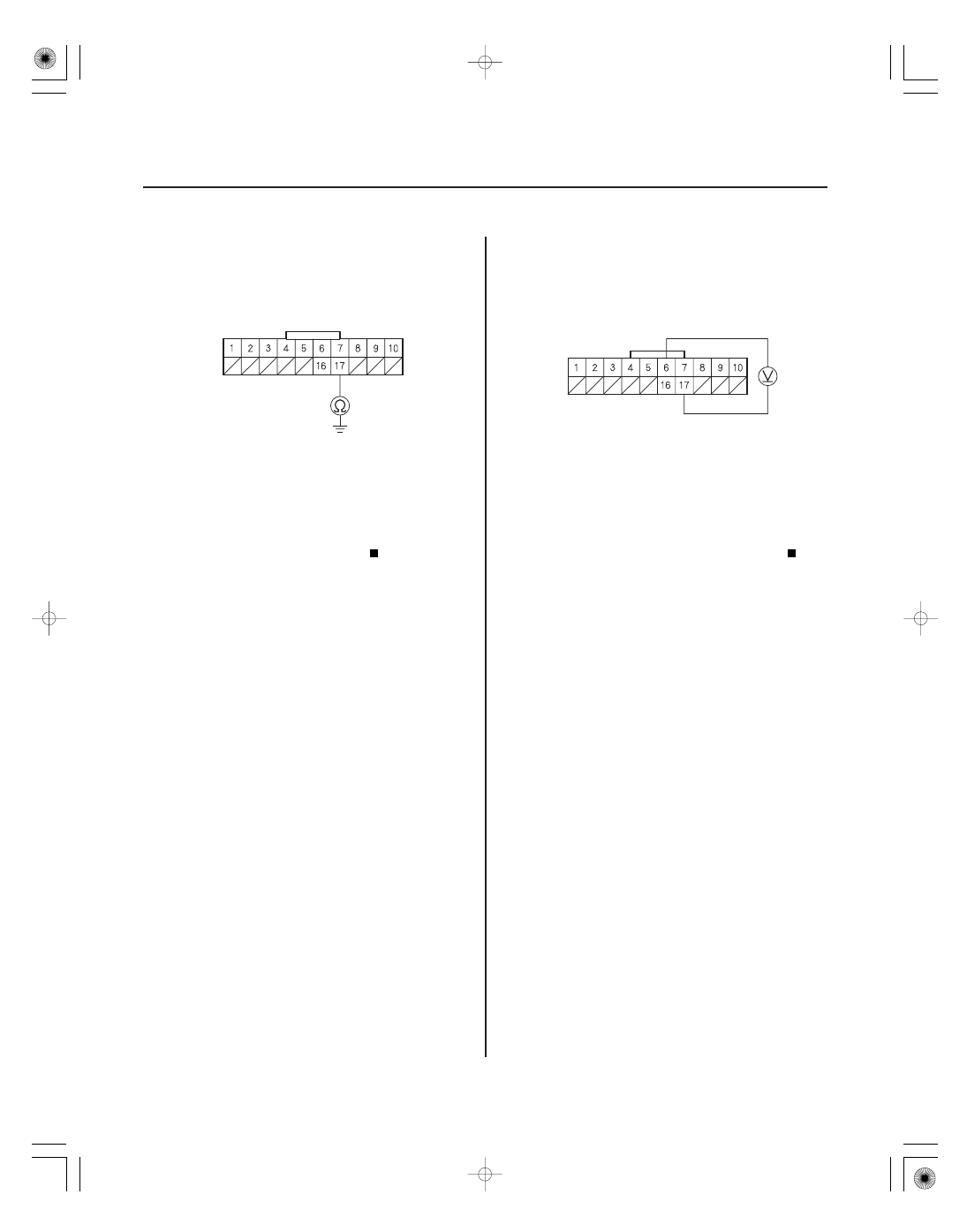

7. Check for continuity between cable reel 20P

connector terminal No. 17 and body ground.

Repair short to body ground in the wire

between cable reel 20P connector terminal No. 17
and PCM connector terminal D15.

Go to step 8.

8. Turn the ignition switch to ON (II), and shift to S.

9. Measure the voltage between cable reel 20P

connector terminals No. 6 and No. 17.

Replace the cable reel (see page 24-200).

Go to step 10.

Wire side of female terminals

Wire side of female terminals

Is ther e continuity?

Is ther e about 5 V in neutr al position and no
voltage when pr essing the paddle shif ter
( downshif t switch)?

08/08/21 14:50:01 61SNR030_140_0276

＊０５

＊０６

−

−

YES

NO

14-275

CABLE REEL 20P CONNECTOR

SDNP (GRN)

JUMPER WIRE

PCM CONNECTOR B (44P)

SDNP (BRN)

10. Turn the ignition switch to LOCK (0).

11. Jump the SCS line with the HDS.

12. Disconnect PCM connector B (44P).

13. Connect cable reel 20P connector terminal No. 17

and body ground with a jumper wire.

14. Check for continuity between PCM connector

terminal B40 and body ground.

Check for poor connections or loose

terminals between cable reel 20P connector
terminal No. 17 and PCM connector terminal B40. If
the connection is OK, update the PCM if it does not
have the latest software (see page 11-227), or
subsitute a known-good PCM (see page 11-7), then
recheck. If the symptom goes away with a known-
good PCM, replace the original PCM (see page
11-228).

Repair open in the wire between PCM

connector terminal B40 and the cable reel 20P
connector.

Wire side of female terminals

Terminal side of female terminals

Is ther e continuity?
