Driver cannot select reverse gear when
vehicle speed is 15 km/h (9 mph) or less

YES

NO

YES

NO

YES

NO

YES

NO

13-76

Reverse Lockout System

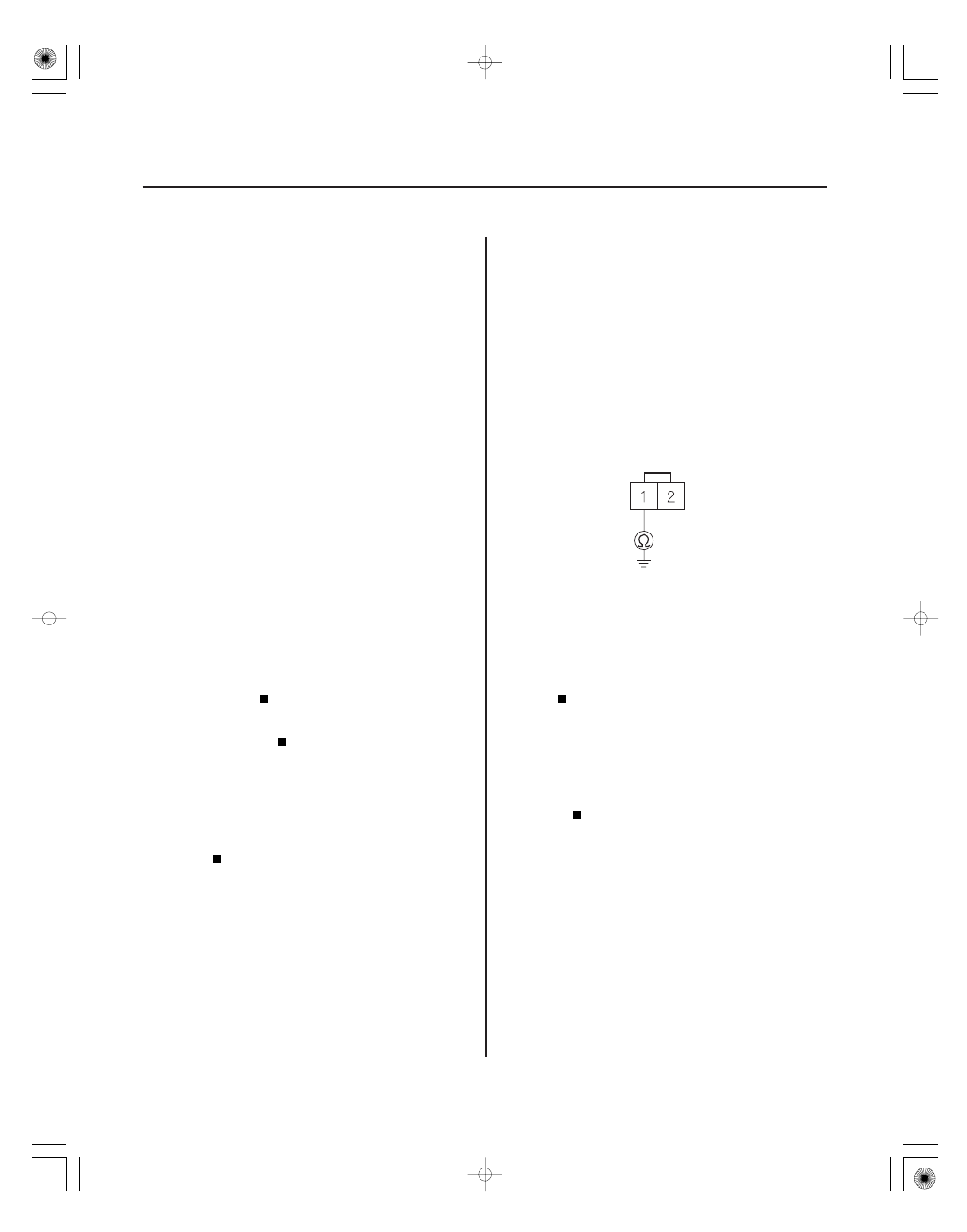

REVERSE LOCKOUT SOLENOID 2P CONNECTOR

RVS (GRN/BLK)

NOTE:

• When checking if the transmission will shift to

reverse while the wheels are being driven forward,
raise the vehicle on a lift, make sure it is securely
supported, and allow the front wheels to rotate freely.

• Do not release the clutch pedal if you can select

reverse gear while the wheels are driven forward.

• When the vehicle is on a lift, and you make the

wheels rotate, turn off the VSA system by the VSA
OFF switch.

1. Turn the ignition switch to LOCK (0).

2. Try to shift the transmission into reverse.

Go to step 4.

Go to step 3.

3. Do the reverse lockout solenoid test (see page

13-77).

Check the change lever assembly (see page

13-105), if necessary inspect the internal
transmission.

Repair or replace the reverse lockout solenoid

(see page 13-77).

4. Start the engine, and try to shift the transmission

into reverse.

Intermittent failure, the system is OK at this

time.

Go to step 5.

5. Turn the ignition switch to LOCK (0).

6. Jump the SCS line with the HDS.

7. Disconnect ECM connector A (44P).

8. Disconnect the reverse lockout solenoid 2P

connector.

9. Check for continuity between the reverse lockout

solenoid 2P connector terminal No. 1 and body
ground.

Repair short to body ground in the wire

between the reverse lockout solenoid and the
ECM.

Check for loose terminals or poor connections

at the ECM. If necessary, update the ECM if it does
not have the latest software (see page 11-227), or
substitute a known-good ECM (see page 11-7), then
recheck. If the symptom goes away with a known-
good ECM, replace the original ECM (see page
11-228).

Wire side of female terminals

Can you shif t the tr ansmission into the r ever se?

Is the r ever se lockout solenoid OK ?

Can you shif t the tr ansmission into the r ever se?

Is ther e continuity?

08/08/21 14:46:40 61SNR030_130_0078

０１

ＳＮＲ９ＡＡ９Ｅ３４１５１１５０９４１ＦＥＡＴ０１

＊０１

ＳＮＲ９ＡＡ９Ｅ３４１５１１５０９４１ＭＦＡＴ０２

13-77

13-77

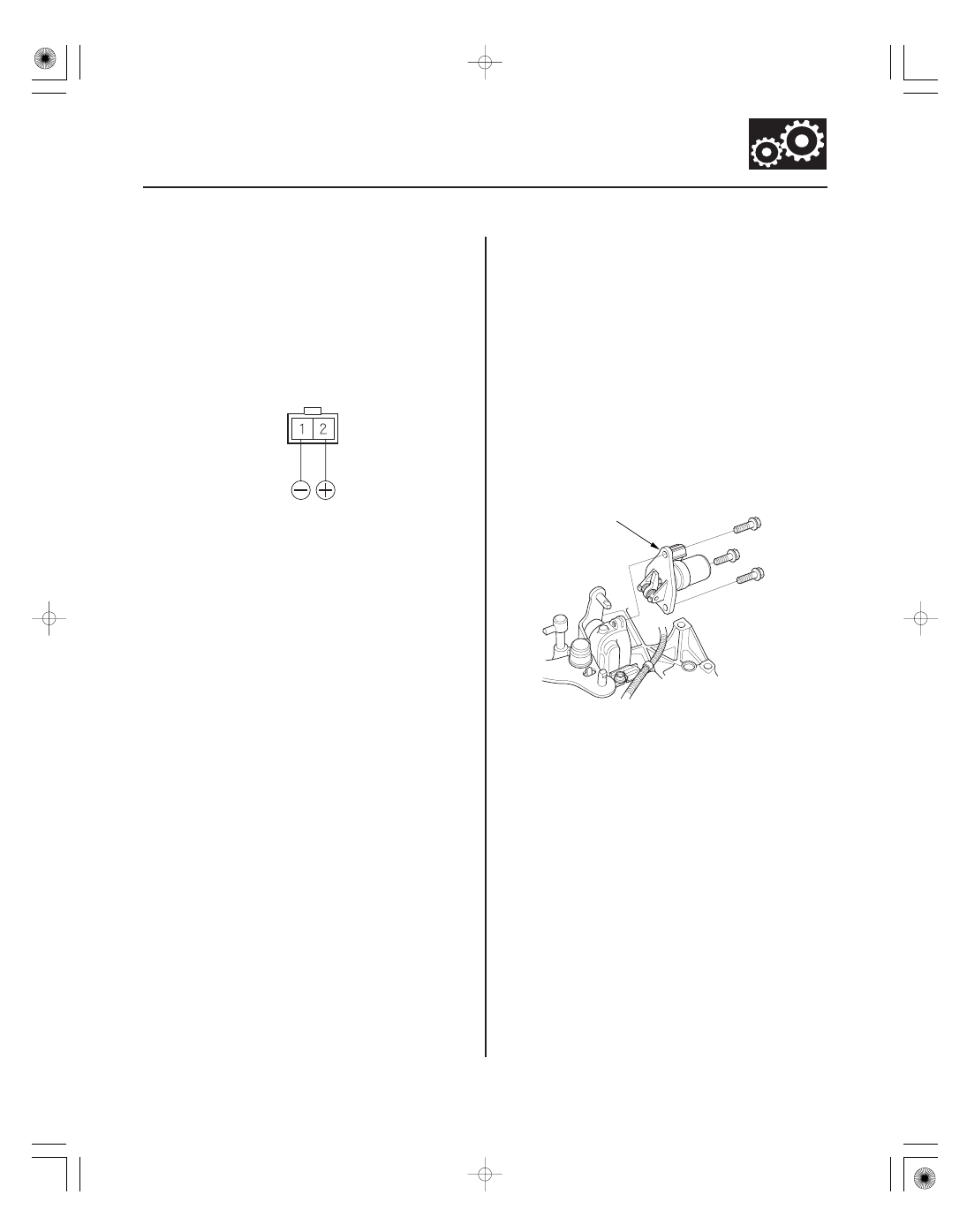

Reverse Lockout Solenoid Test

Reverse Lockout Solenoid
Disassembly/Reassembly

REVERSE LOCKOUT SOLENOID
2P CONNECTOR

A

1. Remove the reverse lockout solenoid (see page

13-77).

2. Connect battery positive terminal to the reverse

lockout solenoid 2P connector No. 2 terminal, and
connect the battery negative terminal to the No. 1
terminal.

3. Make sure the reverse lockout solenoid works. If

the reverse lockout solenoid does not work, replace
it.

1. Do the battery removal procedure (see page 22-69).

2. Remove the air cleaner assembly (see page 11-345).

3. Remove the battery base (see step 4 on page 13-84).

4. Disconnect the output shaft (countershaft) speed

sensor connector, the back-up light switch
connector, and the reverse lockout solenoid
connector (see step 6 on page 13-84).

5. Carefully remove the shift cables and the cable

bracket together to avoid bending the cables (see
step 7 on page 13-85).

6. Remove the reverse lockout solenoid (A).

Terminal side of male terminals

08/08/21 14:46:40 61SNR030_130_0079

０２

＊０２

13-78

Reverse Lockout System

C

B

A

6 x 1.0 mm
12 N·m
(1.2 kgf·m,
8.7 lbf·ft)

A

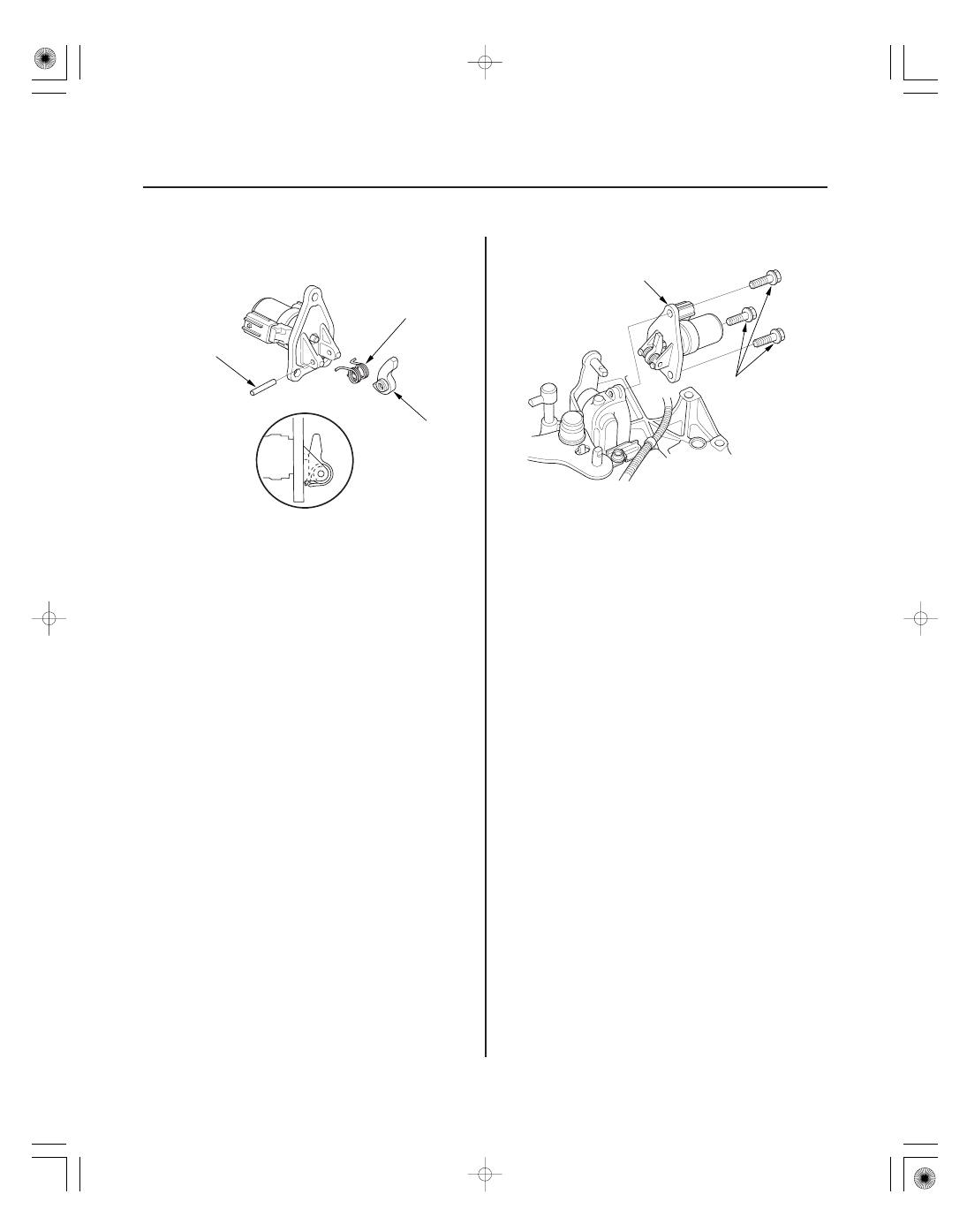

7. Remove the roller (A), the select lock return spring

(C), and select lock cam B.

8. Install the components of the reverse lockout

solenoid in the reverse order of removal.

9. Clean any dirt and oil from the mating surface of

the reverse lockout solenoid and the change lever
assembly.

10. Apply liquid gasket, P/N 08718-0001 evenly to the

change lever assembly mating surface of the
reverse lockout solenoid. Install the component
within 5 minutes of applying the liquid gasket.

NOTE:

• If you apply liquid gasket P/N 08718-0012, the

component must be installed within 4 minutes.

• If too much time has passed after applying the

liquid gasket, remove the old liquid gasket and
residue, then reapply new liquid gasket.

11. Install the reverse lockout solenoid (A).

12. Install the cable bracket and the shift cables (see

step 37 on page 13-97).

13. Connect the reverse lockout solenoid connector,

the back-up light switch connector, and the output
shaft (countershaft) speed sensor connector (see
step 39 on page 13-97).

14. Install the battery base (see step 41 on page 13-98).

15. Install the air cleaner assembly (see page 11-345).

16. Do the battery installation procedure (see page

22-69).

08/08/21 14:46:40 61SNR030_130_0080

＊０１

＊０２

ＳＮＲ９ＡＡ９Ｅ３４１５０１０００００ＤＡＡＴ０１

13-79

Manual Transmission

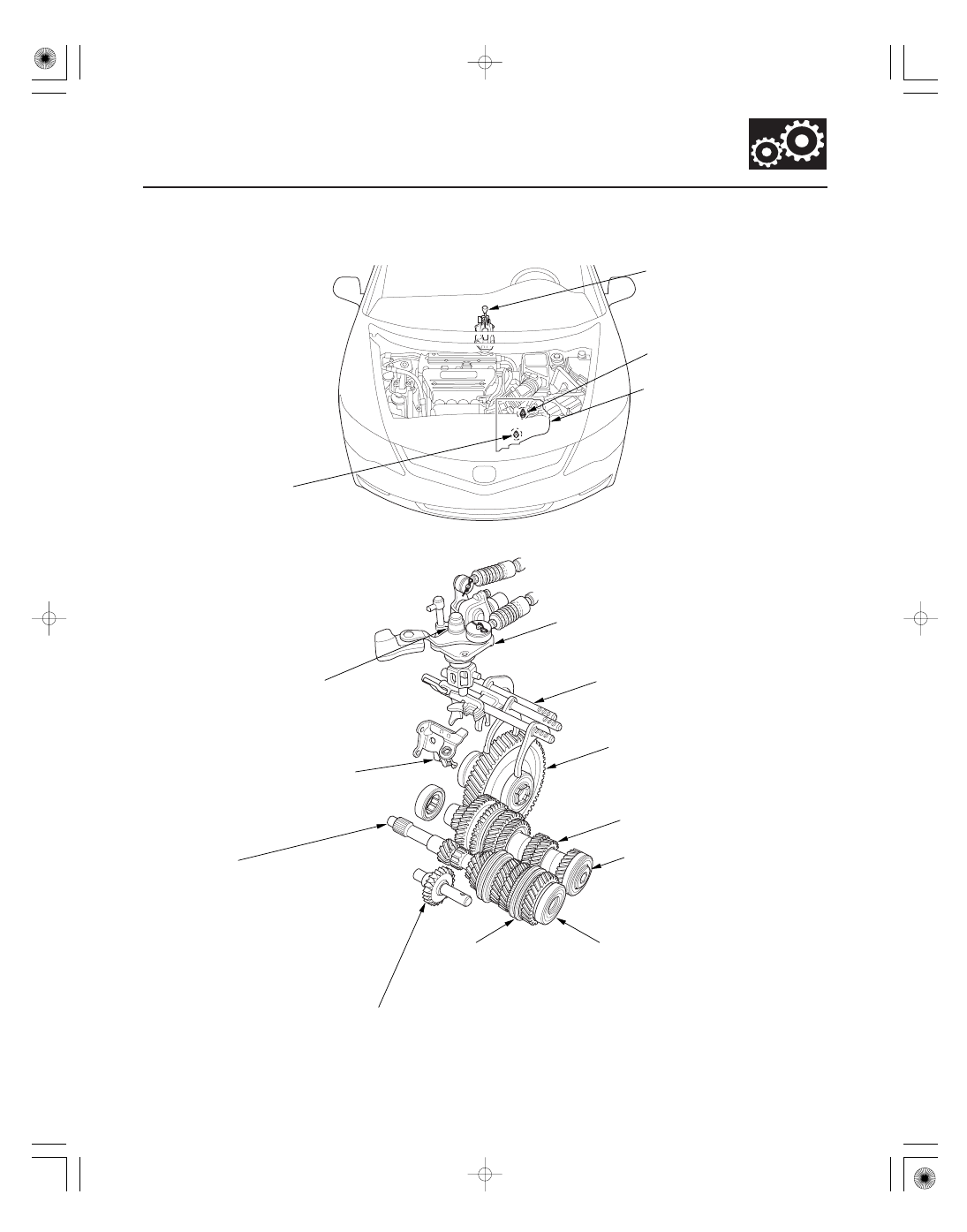

Component Location Index

GEARSHIFT MECHANISM

TRANSMISSION FLUID

BACK-UP LIGHT SWITCH

TRANSMISSION

CHANGE LEVER ASSEMBLY

COUNTERSHAFT ASSEMBLY

MAINSHAFT ASSEMBLY

SYNCHRO RING and GEAR

SHIFT FORK

COUNTERSHAFT

CHANGE LEVER

SYNCHRO SLEEVE and HUB

REVERSE SHIFT FORK

DIFFERENTIAL

REVERSE IDLER GEAR

MAINSHAFT

Replacement, page 13-138

Inspection and Replacement,

page 13-82

Test, page 13-83

Removal, page 13-84
Installation, page 13-91
Disassembly, page 13-99
Reassembly, page 13-133

Disassembly/Reassembly, page 13-105

Clearance Inspection, page 13-117

Clearance Inspection, page 13-108

Inspection, page 13-127

Clearance Inspection, page 13-106
Disassembly/Reassembly, page 13-107

Disassembly, page 13-119
Inspection, page 13-120
Reassembly, page 13-121
Bearing Replacement,

page 13-130

Clearance Inspection,

page 13-104

Inspection and Reassembly,

page 13-127

Clearance Inspection,

page 13-104

Disassembly, page 13-111
Inspection, page 13-112
Reassembly, page 13-113
Bearing and Oil Seal Replacement,

page 13-129

Thrust Clearance Adjustment,

page 13-131
