ＳＮＲ９Ａ００Ａ１８３０００４３４０１ＫＣＡＴ００

7-29

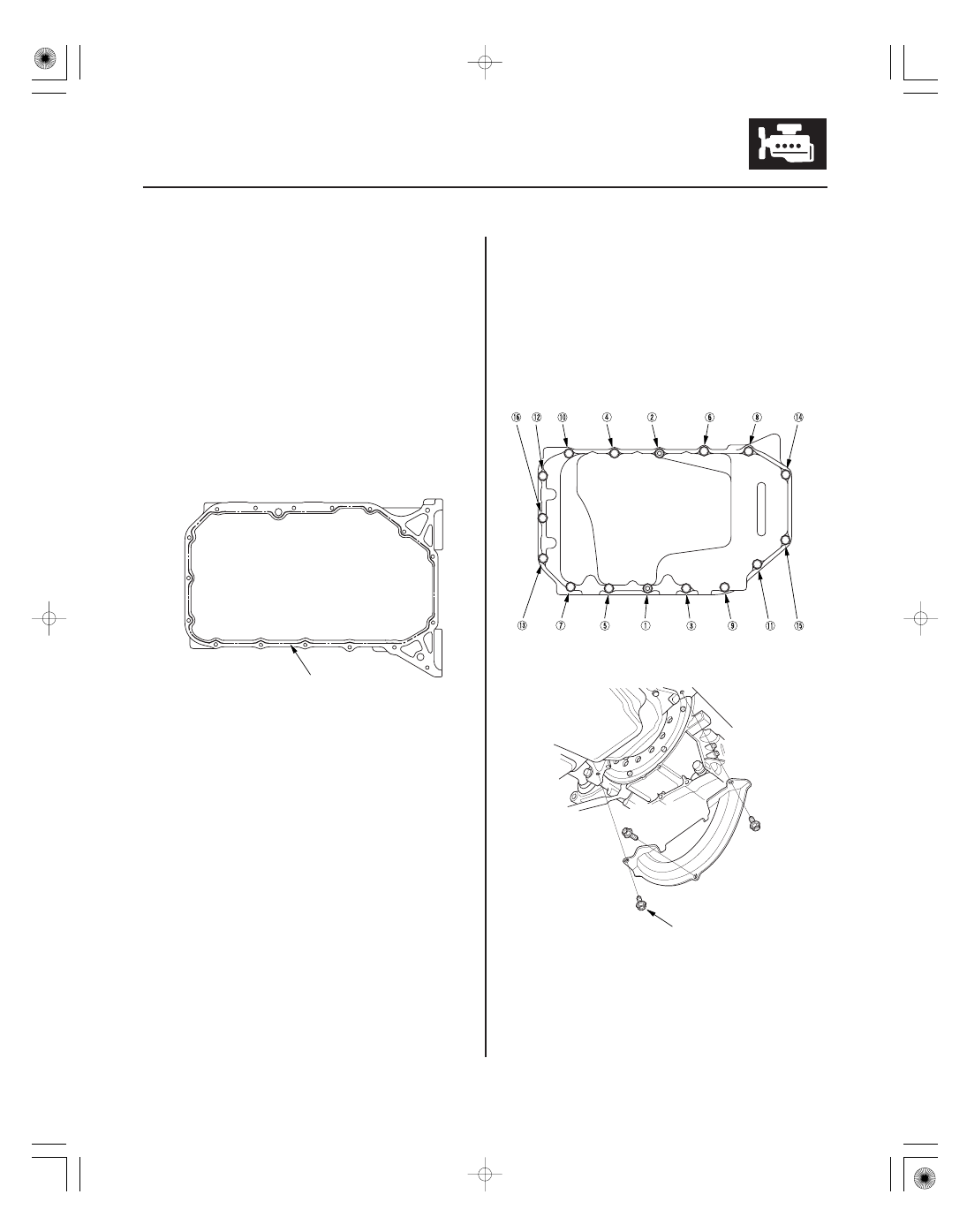

Oil Pan Installation

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

1. Remove all of the old liquid gasket from the oil pan

mating surfaces, the bolts, and the bolt holes.

2. Clean, and dry the oil pan mating surfaces.

3. Apply liquid gasket, P/N 08717-0004, 08718-0001,

08718-0003, or 08718-0009, evenly to the lower
engine block mating surface, and to the inside edge
of the threaded bolt holes. Install the component
within 5 minutes of applying the liquid gasket.

NOTE:

• If you apply liquid gasket P/N 08718-0012, the

component must be install within 4 minutes.

• If too much time has passed after applying the

liquid gasket, remove the old liquid gasket and
residue, then reapply new liquid gasket.

4. Install the oil pan.

5. Tighten the bolts/nuts in three steps. In the final

step, tighten all bolts/nuts, in sequence, to 12 N·m
(1.2 kgf·m, 8.7 lbf·ft). Wipe off the excess liquid
gasket on the each side of crankshaft pulley and the
flywheel/drive plate.

NOTE:

• Wait at least 30 minutes before filling the engine

with oil.

• Do not run the engine for at least 3 hours after

installing the oil pan.

6. K20Z2 engine: Install the torque converter cover/

clutch cover.

Apply liquid gasket
along the broken line.

０１

０４

０５

7-30

Engine Block

B

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

A
12 x 1.25 mm
64 N·m (6.5 kgf·m, 47 lbf·ft)

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

12 x 1.25 mm
74 N·m
(7.5 kgf·m, 54 lbf·ft)

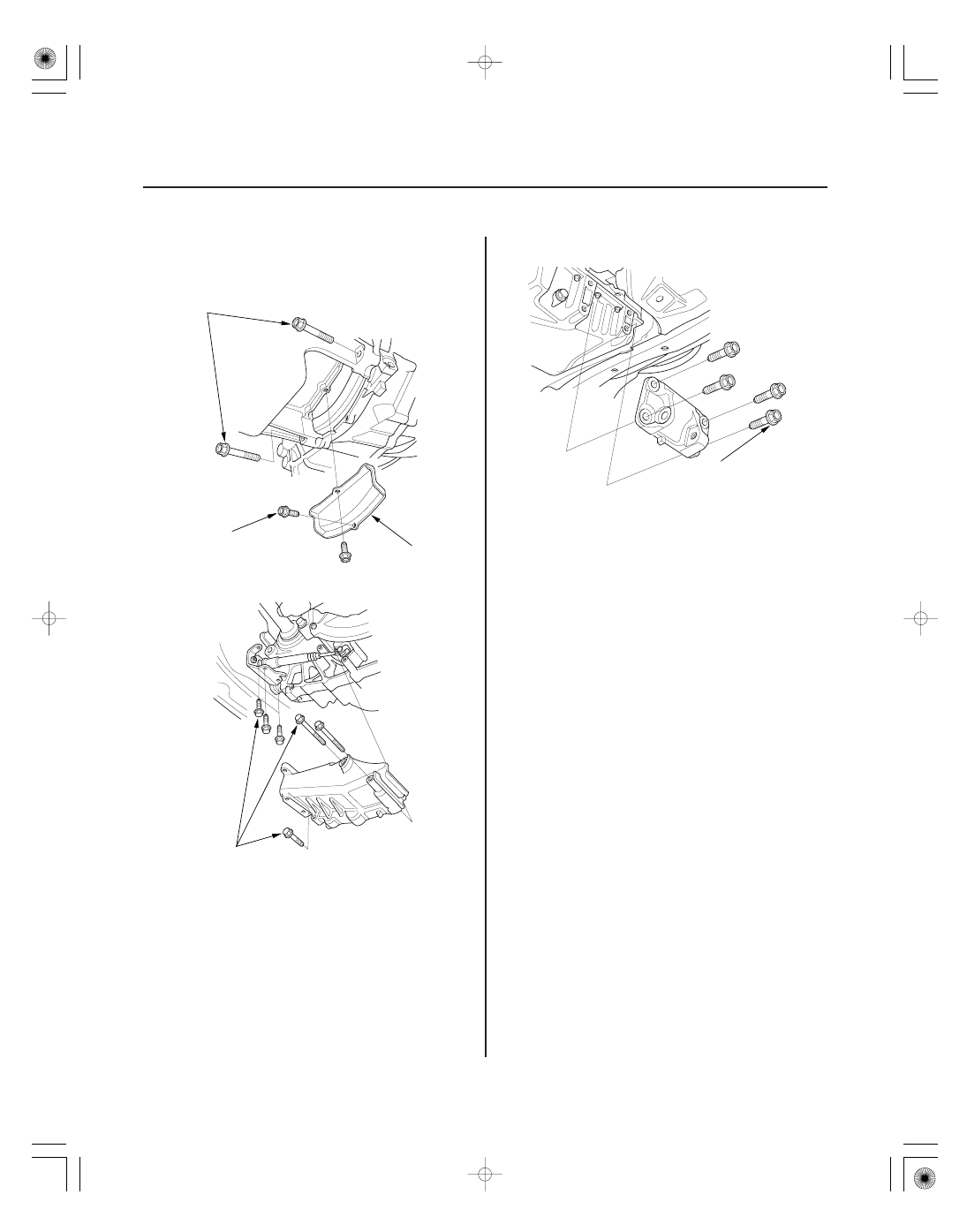

7. K20Z3 engine: Install the transmission mounting

bolts (A) and the clutch cover (B).

8. A/T model: Install the shift cable cover.

9. Install the lower torque rod bracket.

10. If the engine is still in the vehicle, do the following

steps.

11. Attach the front subframe adapter (VSB02C000016)

to the front subframe, and hang the belt of the front
subframe adapter over the front of the subframe.
Secure the belt with its stop, then tighten the wing
nut (see step 53 on page 5-9).

12. Line up the slots in the front subframe adapter

arms with the bolt holes on the jack base, then
securely attach them with four bolts. Lift the front
subframe up to the body.

13. Loosely install the new front subframe mounting

bolts (see step 17 on page 5-17).

14. Align all reference marks on the front subframe

with the edges of the body, then tighten the bolts
on the front subframe to the specified torque (see
step 18 on page 5-18).

15. Remove the jack and the front subframe adapter.

16. Tighten the new mid-stiffener mounting bolts on

both sides (see step 20 on page 5-18).

17. Lower the vehicle on the lift.

18. Loosen the upper torque rod mounting bolt (see

step 5 on page 5-15).

Replace.

０６

7-31

6 x 1.0 mm
12 N·m
(1.2 kgf·m, 8.7 lbf·ft)

19. Raise the vehicle on the lift.

20. Install the lower torque rod, then tighten the new

lower torque rod mounting bolts in the numbered
sequence shown (see step 21 on page 5-18).

21. M/T model: Loosely tighten the new front mount

mounting bolt (see step 22 on page 5-19).

22. Lower the vehicle on the lift.

23. Remove the engine support hanger and engine

hanger adapter.

24. Tighten the upper torque rod mounting bolt (see

step 25 on page 5-19).

25. Raise the vehicle on the lift.

26. M/T model: Tighten the front mount mounting bolt

(see step 27 on page 5-19).

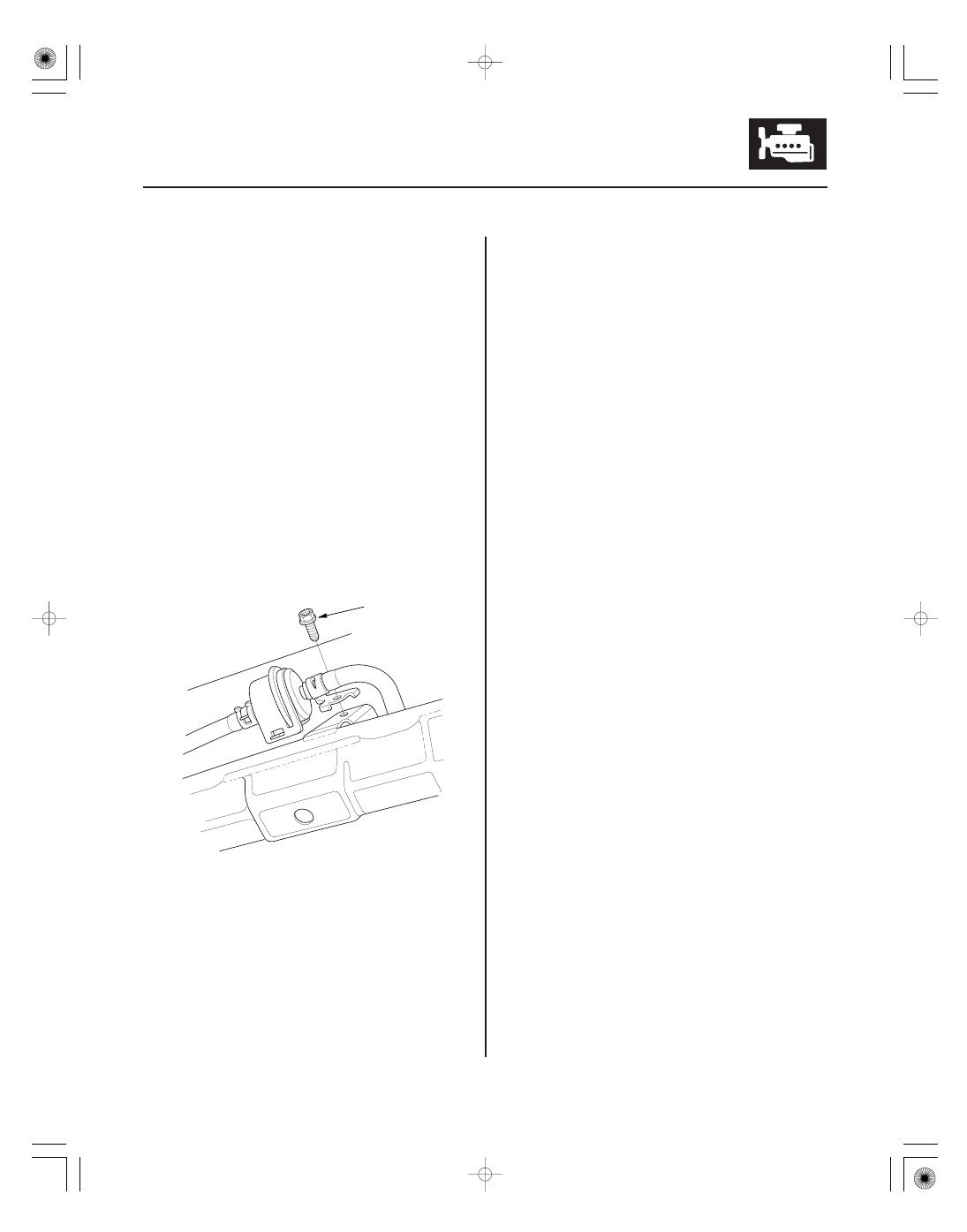

27. A/T model: Install the bolt securing the automatic

transmission fluid (ATF) filter.

28. Install the stiffener, then tighten the steering

gearbox mounting bolt and the stiffener mounting
bolt. Install the harness clamp to the front subframe
(see step 29 on page 5-20).

29. Install the steering gearbox bracket. Install the

stiffener, then tighten the steering gearbox
mounting bolt and the stiffener mounting bolt (see
step 32 on page 5-20).

30. Connect the lower arms to the knuckles (see step 9

on page 18-16).

31. Connect the stabilizer links (see page 18-25).

32. Install the splash shield (see step 40 on page 5-20).

33. Install the front wheels.

34. Refill the engine with engine oil (see step 4 on page

8-10).

０１

＊０１

ＳＮＲ９Ａ００Ａ１８３１６６１７５１３ＫＣＡＴ００

−

−

−

−

Special Tools Required

Oil Seal Installed Height:

0.2

1.2 mm

(0.008

0.047 in.)

7-32

Engine Block

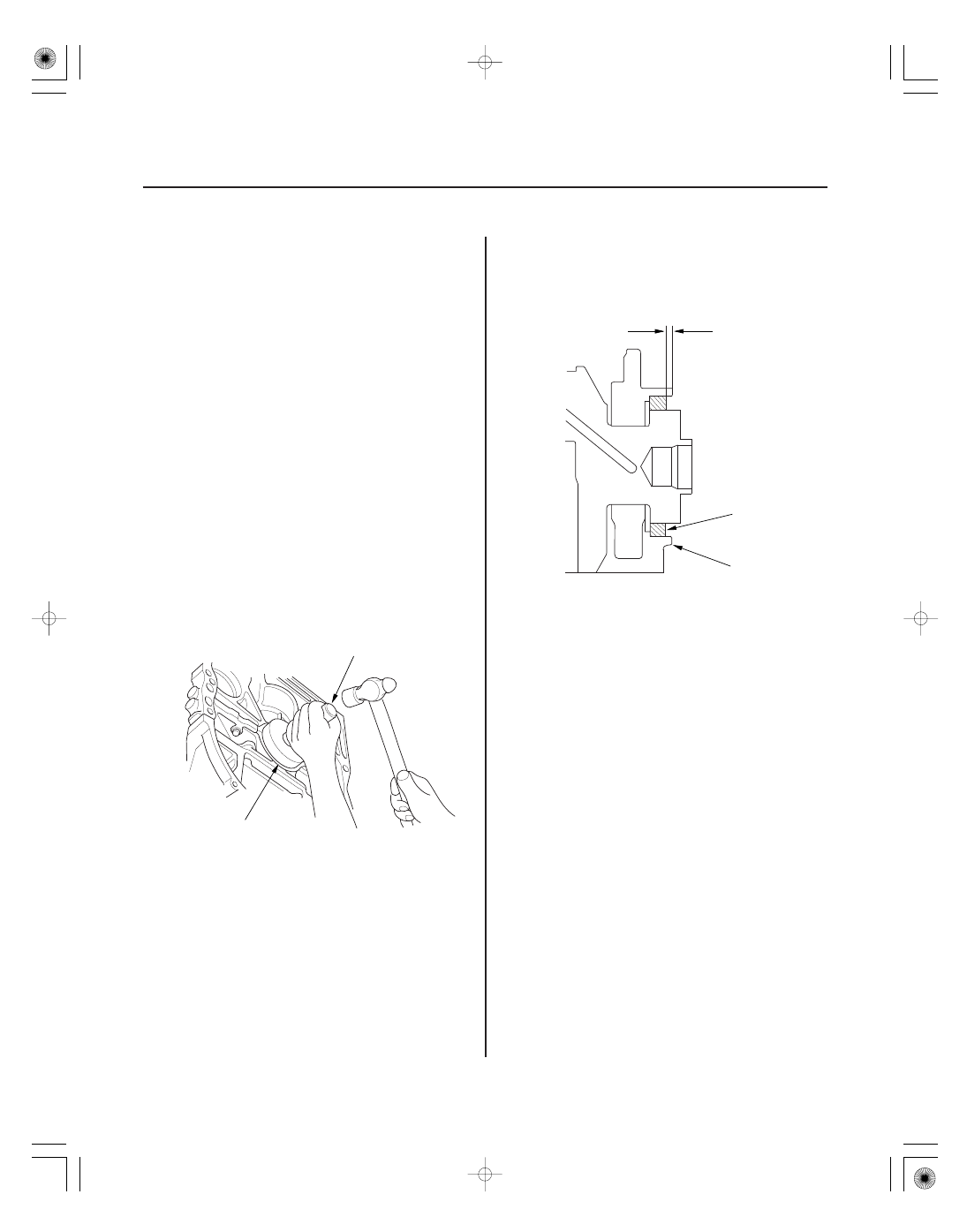

Transmission End Crankshaft Oil Seal Installation - In Car

07749-0010000

07ZAD-PNAA100

0.2

1.2 mm

(0.008

0.047 in.)

B

A

• Driver 07749-0010000
• Oil seal driver attachment 96 07ZAD-PNAA100

1. Remove the transmission:

• Manual transmission (see page 13-7)
• Automatic transmission (see page 14-233)

2. M/T model: Remove the pressure plate (see page

12-19), the clutch disc (see page 12-20), and the
flywheel (see page 12-21).

3. A/T model: Remove the drive plate (see page

14-242).

4. Clean, and dry the crankshaft oil seal housing.

5. Apply a light coat of new engine oil around the

crankshaft oil seal.

6. Apply a light coat of new engine oil to the

crankshaft and to the lip of the crankshaft oil seal.

7. Use the driver and the oil seal driver attachment 96

to drive a new oil seal squarely into the engine
block to the specified installed height.

8. Measure the distance between the engine block (A)

and the crankshaft oil seal (B).

9. M/T model: Install the flywheel (see page 12-21),

the clutch disc (see page 12-23), and the pressure
plate (see page 12-23).

10. A/T model: Install the drive plate (see page 14-242).

11. Install the transmission:

• Manual transmission (see page 13-14)
• Automatic transmission (see page 14-242)
