ПРИЛОЖЕНИЯ
ГАЗ-3309, ГАЗ-33098. ЗАПРАВОЧНЫЕ ОБЪЁМЫ
Топливный бак, л 105
Система смазки двигателя, л 12
Система охлаждения двигателя, л:
ММЗ Д-245.7 16
ЯМЗ-5344 20
Картер коробки передач, л 6
Картер заднего моста, л 8,2
Амортизатор (каждый), л 0,4
Приложение 1
Гидроусилитель рулевого привода ГАЗ-3309 с Д245.7, л
Гидроусилитель рулевого привода ГАЗ-33098 с ЯМЗ-5344, л
1,8
2,0
Система гидравлического привода тормозов, л 0,85
Система гидравлического привода сцепления, л 0,2
Бачок омывателя ветрового стекла, л 2
Ступицы передних колёс (каждая), г 250
ГАЗ-3309, ГАЗ-33098. РАДИООБОРУДОВАНИЕ
Приложение 2
На автомобиле имеется возможность установки устройства контроля за режимами движения, труда и отдыха водителей (в дальнейшем тахограф). Цифровой тахограф может быть установлен в отсек для аудиооборудования панели приборов.
Все работы по установке, настройке и обслуживанию тахографа производятся в специализированных сервисных центрах, допущенных к деятельности по техническому обслуживанию устройств контроля за режимами движения, труда и отдыха водителей (тахографов).
Информацию по допущенным к деятельности сервисным центрам и одобренным для установки маркам тахографов, Вы можете узнать в сети Интернет на сайте Министерства транспорта Российской Федерации.
На части автомобилей имеется электрический разъем (белого цвета) для подключения тахографа к электрическим цепям питания и подачи сигнала скорости с тахографа на спидометр. Электрический разъем находится внутри панели приборов в зоне расположения отсека для установки аудиоаппаратуры. В непосредственной близости от разъема находится провод с изолированным контактом, который следует подключить к тахографу для подачи сигнала на спидометр.
Подключение аппаратуры спутниковой навигации ГЛОНАСС или ГЛОНАСС/GPS к бортовой сети автомобиля производить следующим образом:
-
Питание от цепи вывода «15» замка зажигания брать с предохранителя №11 (5А) верхнего блока предохранителей панели приборов, обеспечив на этот предохранитель питание с предохранителя №3 (15А). Максимальный ток нагрузки 1А.
-
Питание +24В АКБ брать с предохранителя №5 (10А) верхнего блока предохранителей панели приборов, обеспечив на этот предохранитель питание с предохранителя №2 (15А). Максимальный ток нагрузки 10А.
Допускается также питание +24В АКБ брать с общей шины силового блока предохранителей, установленного в подкапотном пространстве, с установкой дополнительного предохранителя в непосредственной близости от места подключения к блоку. Максимальный ток нагрузки 10А.
ВНИМАНИЕ!
При установке на автомобили «ГАЗ» указанных систем в период гарантийного срока эксплуатации автомобиля, гарантийные обязательства на дорабатываемые узлы автомобиля,
а также ответственность за качество подключения и монтажа компонентов систем и электромагнитную совместимость с бортовой сетью автомобиля должна взять на себя организация выполнившая доработку.
Приложение 3

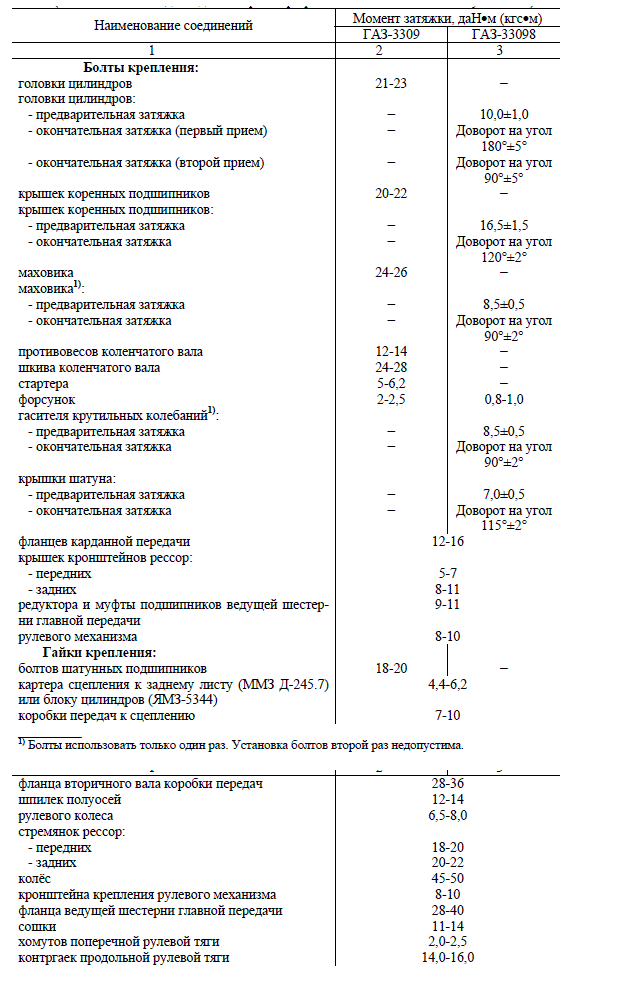

ГАЗ-3309, ГАЗ-33098. МОМЕНТЫ ЗАТЯЖЕК ОТВЕТСТВЕННЫХ РЕЗЬБОВЫХ СОЕДИНЕНИЙ
(моменты затяжки даны для контроля при ремонте и техническом обслуживании)
|
Наименование соединений |
Момент затяжки, даНм (кгсм) |
||
|
ГАЗ-3309 |
ГАЗ-33098 |
||
|
1 |
2 |
3 |
|
|
Болты крепления: головки цилиндров головки цилиндров: крышек коренных подшипников:
маховика маховика1):
противовесов коленчатого вала шкива коленчатого вала стартера форсунок гасителя крутильных колебаний1):
крышки шатуна:
фланцев карданной передачи крышек кронштейнов рессор: редуктора и муфты подшипников ведущей шестерни главной передачи рулевого механизма Гайки крепления: болтов шатунных подшипников картера сцепления к заднему листу (ММЗ Д-245.7) или блоку цилиндров (ЯМЗ-5344) коробки передач к сцеплению |
21-23
− −
−
20-22
− −
24-26
− −
12-14 24-28 5-6,2 2-2,5
− −
− − |
−
10,0±1,0 Доворот на угол 180°±5° Доворот на угол 90°±5° −
16,5±1,5 Доворот на угол 120°±2° −
8,5±0,5 Доворот на угол 90°±2° − − − 0,8-1,0
8,5±0,5 Доворот на угол 90°±2°
7,0±0,5 Доворот на угол 115°±2° |
|
|
|
12-16 |
|
|
|
|
5-7 |
|
|
|
|
8-11 |
|
|
|
|
9-11 |
|
|
|
|
8-10 |
|
|
|
18-20 |
|
− |
|
|
|
4,4-6,2 |
|
|
|
|
7-10 |
|
|
-
предварительная затяжка
-
окончательная затяжка (первый прием)
-
окончательная затяжка (второй прием) крышек коренных подшипников
-
предварительная затяжка
-
окончательная затяжка
-
предварительная затяжка
-
окончательная затяжка
-
предварительная затяжка
-
окончательная затяжка
-
предварительная затяжка
-
окончательная затяжка
-
передних
-
задних
1) Болты использовать только один раз. Установка болтов второй раз недопустима.
|
1 |
2 |
3 |
|
фланца вторичного вала коробки передач |
28-36 |
|
|
шпилек полуосей |
12-14 |
|
|
рулевого колеса |
6,5-8,0 |
|
|
стремянок рессор: |
|
|
|
передних |
18-20 |
|
|
задних |
20-22 |
|
|
колёс |
45-50 |
|
|
кронштейна крепления рулевого механизма |
8-10 |
|
|
фланца ведущей шестерни главной передачи |
28-40 |
|
|
сошки |
11-14 |
|
|
хомутов поперечной рулевой тяги |
2,0-2,5 |
|
|
контргаек продольной рулевой тяги |
14,0-16,0 |
|
ГАЗ-3309, ГАЗ-33098. ЛАМПЫ, ПРИМЕНЯЕМЫЕ НА АВТОМОБИЛЕ
Место установки Тип
Приложение 4
Фара АКГ24-75+70-1
Передний фонарь:
-
указатель поворота А24-21-3
-
габаритный свет А24-5-1
Фонарь заднего хода А24-21-3
Задний противотуманный фонарь А24-21-3
Боковой повторитель указателей поворота А24-21-3
Плафон кабины А24-21-3
Задний фонарь:
-
указатель поворота и сигнала торможения А24-21-3
-
габаритный свет, освещение номерного знака А24-5-1
Подкапотная лампа А24-5-1
Блок контрольных ламп А24-1,2
Приборы А24-1
Блок сигнализаторов А24-1
Кнопочные выключатели А24-0,8
Контрольная лампа выключателя аварийной сигнализации
АМН-24-3
Приложение 5
ГАЗ-3309, ГАЗ-33098. ПОДШИПНИКИ КАЧЕНИЯ, ПРИМЕНЯЕМЫЕ НА АВТОМОБИЛЕ
|
Тип |
№ подшипника |
Кол-во на узел |
Место установки |
|
Двигатель ММЗ Д-245.7 Шариковый радиальный однорядный Роликовый конический Шариковый упорный
Шариковый упорный Шариковый радиальный однорядный Шариковый радиальный однорядный Двигатель ЯМЗ-5344 Шариковый радиальный однорядный Шариковый радиальный однорядный |
1160305 7204А 8110
8202 205К 207
180205 180206 |
2 2 1
1 2 2
1 2 |
Водяной насос Топливный насос Регулятор топливного насоса
Привод наоса ГУР Компрессор
Привод вентилятора Привод вентилятора |
|
Тип |
№ подшипника |
Кол-во на узел |
Место установки |
|
Шариковый радиальный однорядный |
76-180205 |
1 |
Маховик первично- |
|
|
|
|
го вала коробки пе- |
|
|
|
|
редач |
|
Трансмиссия |
|
|
|
|
Шариковый радиальный (Д-245.7) |
280114АС9 или |
1 |
Муфта сцепления |
|
|
6-280114А1С9 |
|
|
|
|
или |
|
|
|
|
280114АС23 или |
|
|
|
|
6-280114А1С23 |
|
|
|
Шариковый радиальный (ЯМЗ-5344) |
280114K3L20 |
1 |
Муфта сцепления |
|
|
или 6- |
|
|
|
|
520914EW47Ш1 |
|
|
|
Шариковый радиальный однорядный |
60205К |
1 |
Передний первично- |
|
|
|
|
го вала коробки пе- |
|
|
|
|
редач |
|
Шариковый радиальный однорядный |
В6-213АКУШ |
1 |
Задний первичного |
|
|
|
|
вала коробки пере- |
|
|
|
|
дач |
|
Шариковый радиальный однорядный |
6-311АКУ |
1 |
Задний вторичного |
|
|
|
|
вала коробки пере- |
|
|
|
|
дач |
|
Роликовый конический однорядный |
7207А |
2 |
Промежуточный вал |
|
|
|
|
коробки передач |
|
Роликовый радиальный без колец |
64706 или |
1 |
Промежуточная |
|
|
64706Е |
|
шестерня заднего |
|
|
|
|
хода коробки пере- |
|
|
|
|
дач |
|
Роликовый радиальный без колец |
264706 |
1 |
Передний вторично- |
|
|
|
|
го вала коробки пе- |
|
|
|
|
редач |
|
Роликовый радиальный игольчатый |
664910Е |
5 |
Шестерни вторич- |
|
двухрядный без колец |
|
|
ного вала коробки |
|
|
|
|
передач |
|
Шарик Б11,112-200 |
306203-П |
3 |
Фиксатор штоков |
|
Шарик 10-100 |
296870 |
4 |
Предохранитель |
|
|
|
|
штоков |
|
Роликовый игольчатый без внутренне- |
804805УК10 |
12 |
Шарниры карданно- |
|
го кольца |
|
|
го вала |
|
Шариковый радиальный однорядный |
6-114 |
1 |
Промежуточная |
|
|
|
|
опора карданного |
|
|
|
|
вала |
|
Роликовый конический |
27709У4Ш2 |
1 |
Задний ведущей |
|
|
|
|
шестерни заднего |
|
|
|
|
моста |
|
Роликовый конический |
27308АКУ |
1 |
Передний ведущей |
|
|
|
|
шестерни заднего |
|
|
|
|
моста |
|
Роликовый конический |
У-807813А |
2 |
Дифференциал зад- |
|
|
|
|
него моста |
|
Роликовый радиальный |
20-102605М |
1 |
Ведущая шестерня |
|
заднего моста |
|
Тип |
№ подшипника |
Кол-во на узел |
Место установки |
|
Ходовая часть Роликовый конический
Роликовый конический однорядный Шариковый упорный однорядный Рулевое управление Роликовый (игольчатый) без внутреннего кольца Шариковый радиальный однорядный с двухсторонним уплотнением Шариковый радиально-упорный Электрооборудование Шариковый радиальный однорядный |
6-7515А У-807813А 7606АУ 6-7609АК 108806 или 98206
904700УС17
180204С17
636905
6-180502К1С9 6-180503КС9 |
2 2 2 2 2
14
1
2
1 1 |
Ступицы задних колес Ступицы передних колес Шкворень поворотного кулака
Карданные шарниры рулевого вала Опора рулевого вала Рулевая колонка Генератор Генератор |
ГАЗ-3309, ГАЗ-33098. МАНЖЕТЫ, ПРИМЕНЯЕМЫЕ НА АВТОМОБИЛЕ
Приложение 6
|
Наименование |
№ детали |
Кол-во на авт. |
|
Двигатель ММЗ Д-245.7 Манжета коленчатого вала двигателя задняя Манжета коленчатого вала двигателя передняя Манжета водяного насоса Двигатель ЯМЗ-5344 Манжета коленчатого вала двигателя задняя Манжета коленчатого вала двигателя передняя Манжета уплотнительная на впускные и выпускные клапана Трансмиссия Манжета рабочего цилиндра сцепления Манжета главного цилиндра сцепления Манжета главного цилиндра сцепления Манжета крышки первичного вала коробки передач Манжета крышки вторичного вала коробки передач Сальник ведущей шестерни заднего моста Рулевое управление Кольцо уплотнительное
Манжета винта (20х32) Манжета штока силового цилиндра Сальник силового цилиндра Сальник золотника внутренний Сальник золотника наружный Ходовая часть Манжета передней ступицы с пружиной в сборе Манжета задней ступицы с пружиной в сборе Тормозное управление Манжета уплотнительная поршня главного цилиндра тормозов |
240-1002305 240-1002055 240-1307038-Б
5340.1005161 5340.1005033 5340.1007268
864173-01 М02263.01 М02265.01 309827-П 51-1701210-А 51-2402052-Б4
31105-3401088 или 31105-3401088-01 3302-3401022 66-01-3405215 66-01-3405222 66-01-3430040 66-01-3430044
25 31311511 51-3104038-В2
12-3501051 |
1 1 1
1 1 16
1 1 1 1 1 1
14
1 1 1 1 1
2 2
3 |
|
Наименование |
№ детали |
Кол-во на авт. |
|
Кольцо уплотнительное поршня главного цилиндра |
24-10-3501051 |
3 |
|
тормозов |
|
|
|
Манжета уплотнительная поршня колесного цилиндра |
3309-3501051 |
4 |
|
Манжета уплотнительная поршня колесного цилиндра |
3309-3502051 |
4 |
ГАЗ-3309, ГАЗ-33098. ЭКПЛУАТАЦИОННЫЕ МАТЕРИАЛЫ
Наименование топлива, масла,
Приложение 7
смазки, рабочей жидкости ГОСТ, ОСТ или ТУ
Дизельное топливо ГОСТ Р52368-2005 Масло моторное:
Лукойл Люкс ОСТ 00044434-002-2005
Лукойл Синтетик ТУ 0253-093-00148 636-97
Лукойл Супер ОСТ 00044434-001-2005
Shell Rimula R4L Спецификация ф. «Shell»
Shell Rimula R6 LM Спецификация ф. «Shell»
Castrol Enduron Low SAPS Спецификация ф. «Castrol»
Comma Ultra Diesel Спецификация ф. «Comma»
Elf Performance Experty LSX Спецификация ф. «Elf»
Shell Rimula R6 LME Спецификация ф. «Shell»
Лукойл Авангард Ультра ОСТ 00044434-005-2005
Mobil Delvac MX Спецификация ф. «Mobil»
Mobil Delvac MX Extra Спецификация ф. «Mobil»
ТНК Revolux D3 ТУ 0253-046-44918199-2007
Titan Cargo Спецификация ф. «Фукс Ойл»
Масло ТАП-15В ГОСТ 23652-79
Масло ТСп-15к ГОСТ 23652-79
Масло «Супер Т-3» (ТМ-5) ТУ 38.301-19-62-2001
Масло «Девон Супер Т» (ТМ5-18) ТУ 0253-035-00219158-99
Масло «Лукойл ТМ-5» SAE 85W-90 ТУ 38.601-07-23-2002
Масло «Лукойл ТМ-5» SAE 75W-90 ТУ 38.601-07-23-2002
Масло ТСп-10 ГОСТ 23652-79
Масло ТСз-9гип ТУ 38.1011238-89
Масло касторовое ГОСТ 6990-75
Масло для гидромеханических и гидрообъёмных передач марки «Р»
Масло для гидромеханических и гидрообъёмных передач марки «А»
ТУ 38.101.1282-89
ТУ 38.101.1282-89
Масло ВМГЗ ТУ 38.101.479-2000
Жидкость для автоматических трансмиссий
«Shell Spirax S4 ATF HDX» GM Dexron III G Масло для автоматической коробки передач DEXRON III
Масло для автоматической коробки передач
ATF+4
Спецификация ф. «Shell»
Спецификация ф. «Mobil, Texaco, Castrol, ESSO»
Спецификация ф. «Mobil, Texaco, Castrol, ESSO»
Жидкость гидравлическая «Pentosin CHF 11S» Спецификация ф. «Pentosin»
Масло веретенное АУ ТУ 38.101.1232-89
Жидкость амортизаторная АЖ-12т ГОСТ 23008-78
Смазка пушечная (ПВК) ГОСТ 19537-83
Смазка Литол-24 ГОСТ 21150-87
Смазка солидол Ж ГОСТ 1033-79
Смазка солидол С ГОСТ 4366-76
Наименование топлива, масла,
смазки, рабочей жидкости ГОСТ, ОСТ или ТУ
Смазка ЦИАТИМ-201 ГОСТ 6267-74
Смазка № 158 ТУ 38.301-40-25-94
Смазка Лита ТУ 38.1011.308-90
Тормозная жидкость:
«РОСДОТ» ТУ 2451-004-36732629-99
«Томь» класса III марки «А» ТУ 2451-076-05757618-2000
Охлаждающая жидкость:
Тосол-А40М, Тосол-А65М ТУ 6-57-95-96
ОЖ-40 «Лена», ОЖ-65 «Лена» ТУ 113-07-02-88
«Cool Stream Standard 40»,
«Cool Stream Standard 65»
«SINTEC Антифриз-40»,
«SINTEC Антифриз-65»
ТУ 2422-002-13331543-2004
ТУ2422-04751140047-2007
Приложение 8
ГАЗ-3309, ГАЗ-33098. ПЕРЕЧЕНЬ ИЗДЕЛИЙ, СОДЕРЖАЩИХ ДРАГОЦЕННЫЕ МЕТАЛЛЫ
|
Наименование изделия |
Тип |
Масса в 1 шт., г |
||
|
Палладий |
Золото |
Серебро |
||
|
Генератор |
5101.3701-01 или |
− |
− |
0,2844 |
|
|
ГГ273В1-3 |
|
|
|
|
Выключатель приборов и |
1902.3704 или |
− |
− |
0,75394 |
|
стартера |
2101-3704-11 |
|
|
|
|
Дополнительное реле |
738.3747-20 |
− |
− |
0,2128 |
|
стартера |
|
|
|
|
|
Прерыватель стеклоочи- |
46.3747 |
− |
0,0077 |
0,1430 |
|
стителя |
|
|
|
|
|
Прерыватель указателей |
642.3747-03 |
0,112 |
− |
0,0208 |
|
поворота |
|
|
|
|
|
Выключатель аварийной |
32.3710 |
− |
− |
0,453 |
|
сигнализации |
|
|
|
|
|
Датчик сигнализатора |
ТМ111-02 |
− |
− |
0,234874 |
|
аварийной температуры |
(ГАЗ-3309) |
|
|
|
|
охлаждающей жидкости |
|
|
|
|
|
Стеклоочиститель |
711.5205 |
− |
− |
0,440535 |
|
Датчик указателя темпе- |
ТМ100-А |
− |
− |
0,015195 |
|
ратуры охлаждающей |
(ГАЗ-3309) |
|
|
|
|
жидкости |
|
|
|
|
|
Датчик указателя давле- |
3902.3829010 |
− |
− |
0,02691 |
|
ния масла |
(ГАЗ-3309) |
|
|
|
|
Датчик аварийного паде- |
ЯМ.553.000-01 |
− |
0,01355 |
0,06658 |
|
ния уровня тормозной |
или 10.3839000 |
0,01198 |
0,029064 |
|
|
жидкости |
или |
|
|
|
|
КДБА.406211.001 |
0,0063 |
− |
||
СОДЕРЖАНИЕ
Стр.
Введение........................................................................................................................................... 1. Паспортные данные автомобиля ...............................................................................................
2. Вашему вниманию ......................................................................................................................
3. Правила техники безопасности..................................................................................................
4. Техническая характеристика......................................................................................................
5. Органы управления и приборы ..................................................................................................
6. Сиденья, ремни безопасности и зеркала заднего вида ............................................................ 7. Обкатка нового автомобиля .......................................................................................................
8. Эксплуатация автомобиля ..........................................................................................................
8.1. Пуск и остановка двигателя................................................................................................
8.2. Вождение автомобиля .........................................................................................................
8.3. Отопление и вентиляция кабины .......................................................................................
8.4. Регулировка фар ..................................................................................................................
8.5. Предохранители...................................................................................................................
8.6. Уход за сигналом .................................................................................................................
8.7. Генератор..............................................................................................................................
8.8. Стартер .................................................................................................................................
8.9. Система управления двигателем........................................................................................
8.10. Антиблокировочная система тормозов ..........................................................................
8.11. Буксирные приспособления .............................................................................................
9. Техническое обслуживание автомобилей.................................................................................
9.1. Проверка уровня масла в картере двигателя ....................................................................
9.2. Проверка уровня масла в коробке передач и заднем мосту ............................................ 9.3. Проверка уровня охлаждающей жидкости .......................................................................
-
Проверка уровня тормозной жидкости в бачке главного цилиндра сцепления............
-
Проверка уровня электролита в аккумуляторной батарее ..............................................
-
Проверка уровня масла в бачке системы гидроусилителя руля ..................................... 9.7. Натяжение ремней привода агрегатов............................................................................... 9.8. Уход за колёсами и шинами ............................................................................................... 9.9. Замена колёс......................................................................................................................... 9.10. Уход за кабиной................................................................................................................. 9.11. Инструмент и принадлежности........................................................................................ 9.12. Виды технического обслуживания автомобиля ............................................................. 9.13. Работы, выполняемые при техническом обслуживании ...............................................
9.14. Элементы, заменяемые на автомобиле при его техническом обслуживании ............. 10. Правила хранения и транспортирования автомобиля ........................................................... 11. Утилизация................................................................................................................................. 12. Приложения ............................................................................................................................... 12.1. Заправочные объёмы......................................................................................................... 12.2. Радиооборудование ...........................................................................................................
12.3. Моменты затяжки ответственных резьбовых соединений............................................ 12.4. Лампы, применяемые на автомобиле .............................................................................. 12.5. Подшипники качения, применяемые на автомобиле..................................................... 12.6. Манжеты, применяемые на автомобиле.......................................................................... 12.7. Эксплуатационные материалы ......................................................................................... 12.8. Перечень изделий, содержащих драгоценные металлы ................................................
Руководство составлено обществом с ограниченной ответственностью «Объединенный инженерный центр» («ООО ОИЦ»).
Ответственный редактор – руководитель центра компетенции грузовые автомобили
А.С. Попенко
содержание .. 10 11 12 13 14 15
