ГАЗ-3309, ГАЗ-33098. АНТИБЛОКИРОВОЧНАЯ СИСТЕМА ТОРМОЗОВ

Принципиальная схема тормозной системы автомобилей с АБС показана на рис. 8.3.

Автомобили оборудованы антиблокировочной системой тормозов (АБС). АБС эффективна при экстренном торможении на дороге с различным покрытием (например, асфальт-лёд) и предотвращает блокировку колёс, находящихся в менее благоприятных по сцеплению условиях (на льду), обеспечивая минимальный тормозной путь автомобиля для данного дорожного покрытия (льда) при сохранении его устойчивости и управляемости.

Для получения оптимального эффекта при экстренном торможении автомобиля с использованием АБС необходимо нажимать на тормозную педаль с максимальным усилием, при одновременном нажатии на педаль сцепления.

Электрическая часть АБС состоит из 4-х датчиков АБС (в колёсных узлах автомобиля), 3-х модуляторов (на пневмоусилителях), блока управления (БУ) АБС (в кабине на правой боковине), кнопки диагностики ABS (на щитке приборов), сигнализатора неисправности ABS (в правом блоке контрольных ламп) и жгута АБС, соединяющего датчики и модуляторы с БУ АБС.

К БУ АБС подключены две цепи питания: для модуляторов через 3-й предохранитель 25А в блоке предохранителей АБС и непосредственно для БУ АБС через 1-й предохранитель 5А в блоке предохранителей АБС. Питание воздухоосушителя осуществляется через 2-й предохранитель 10А. Блок предохранителей АБС расположен за заглушкой, находящейся ниже заглушки блоков предохранителей.

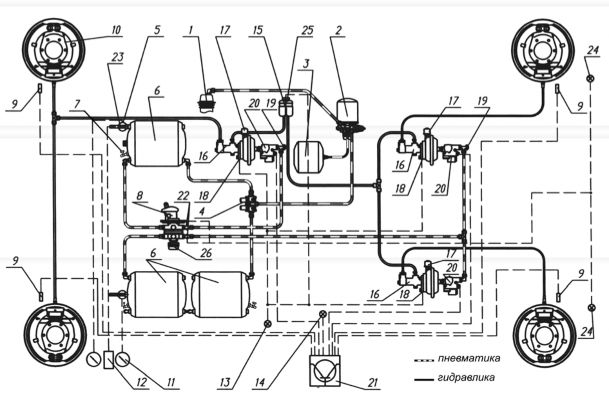

Рис. 8.3. Принципиальная схема тормозной системы автомобилей с АБС:

1 компрессор 2 – воздухоосушитель с пневматическим регулятором 3 – регенерационный воздушный баллон 4 – защитный двухконтурный клапан 5 – датчик падения давления воздуха 6 – воздушный баллон 7 – кран слива конденсата 8 – тормозной двухсекционный кран с рычагом 9 – датчик частоты вращения ротора АБС 10 – тормозной механизм с ротором АБС на ступице 11 – манометр электрический 12 зуммер 13 – сигнализатор аварийного хода поршня и падения уровня тормозной жидкости 14 – сигнализатор ABS 15 – бачок двухсекционный 16 – пневмоусилитель с главным цилиндром 17 фильтр 18 – датчик аварийного хода поршня 19 – клапан контрольного вывода 20 – модулятор АБС 21 – блок управления АБС 22 – датчик включения сигнала «СТОП» 23 – датчик манометра 24 – лампа сигнала «СТОП» 25 – датчик падения уровня тормозной жидкости 26 – шумоглушитель

Сигнализатор неисправности ABS загорается на несколько секунд при каждом включении приборов, а затем гаснет, что подтверждает исправность системы АБС. Постоянное горение сигнализатора или его загорание в движении указывает на неисправность АБС.

При неисправности АБС автомобиль должен быть проверен на станции технического обслуживания.

Заполнение гидравлического привода тормозов тормозной жидкостью автомобилей с АБС

Тщательно очистить от грязи перепускные клапаны на колёсных цилиндрах.
Отвернуть и снять с пополнительного бачка главных цилиндров крышку с датчиком аварийного падения уровня тормозной жидкости и заполнить привод тормозной жидкостью. Запрещается заполнять гидропривод тормозными

жидкостями, не предусмотренными картой смазки, минеральными маслами, а также промывать его бензином или керосином.
При прокачке тормозной системы гидропривода воздушные баллоны должны быть заполнены воздухом (давление – 0,6-0,8 Мпа (6,0-8,0 кгс/см2).
Прокачать контур гидропривода рабочего тормоза передней оси. Снять колпачок на перепускном клапане колёсного цилиндра правого переднего тормоза, надеть резиновый шланг, опустить свободный конец шланга в тормозную жидкость, налитую в стеклянный сосуд.
Отвернуть перепускной клапан на 1/2-3/4 оборота и нажать несколько раз на педаль тормоза. Прокачать гидропривод до тех пор, пока из шланга, погруженного в сосуд с жидкостью, не прекратится выделение пузырьков воздуха.

Завернуть перепускной клапан при нажатии педали тормоза.
Прокачать колёсный цилиндр левого переднего тормоза, выполнив работы, указанные в п.п. 4 и 5.
Прокачать контур гидропривода рабочего тормоза заднего моста автомобиля.

Выполнить работы, указанные в п.п. 4 и 5, в следующей последовательно-

сти:
- правый тормозной механизм
- левый тормозной механизм.
Долить жидкость в пополнительный бачок главных цилиндров до уровня на 32-35 мм ниже верхней кромки горловины бачка и установить крышку с датчиком аварийного уровня. Во время выполнения работ, указанных в п.п. 4-8, необходимо доливать тормозную жидкость в бачок главных цилиндров, не допуская «сухого дна» в резервуарах бачка, иначе в систему вновь попадёт воздух. Контролировать наличие давления в воздушных баллонах.

ГАЗ-3309, ГАЗ-33098. БУКСИРНЫЕ ПРИСПОСОБЛЕНИЯ

Буксирные устройства предназначены для вытаскивания застрявшего или буксировки неисправного автомобиля.

Переднее буксирное устройство (типа шкворень-вилка) состоит из двух шкворней, вставленных в отверстие буксирных вилок. Шкворень стопорится с помощью пружинного фиксатора.

Заднее буксирное устройство аналогично по устройству переднему и состоит из одной буксирной вилки со шкворнем, зафиксированным в нижней части шпилькой.

В тяжелых дорожных условиях, и особенно в условиях низких температур, буксировку или вытаскивание производить только за оба передних шкворня.
