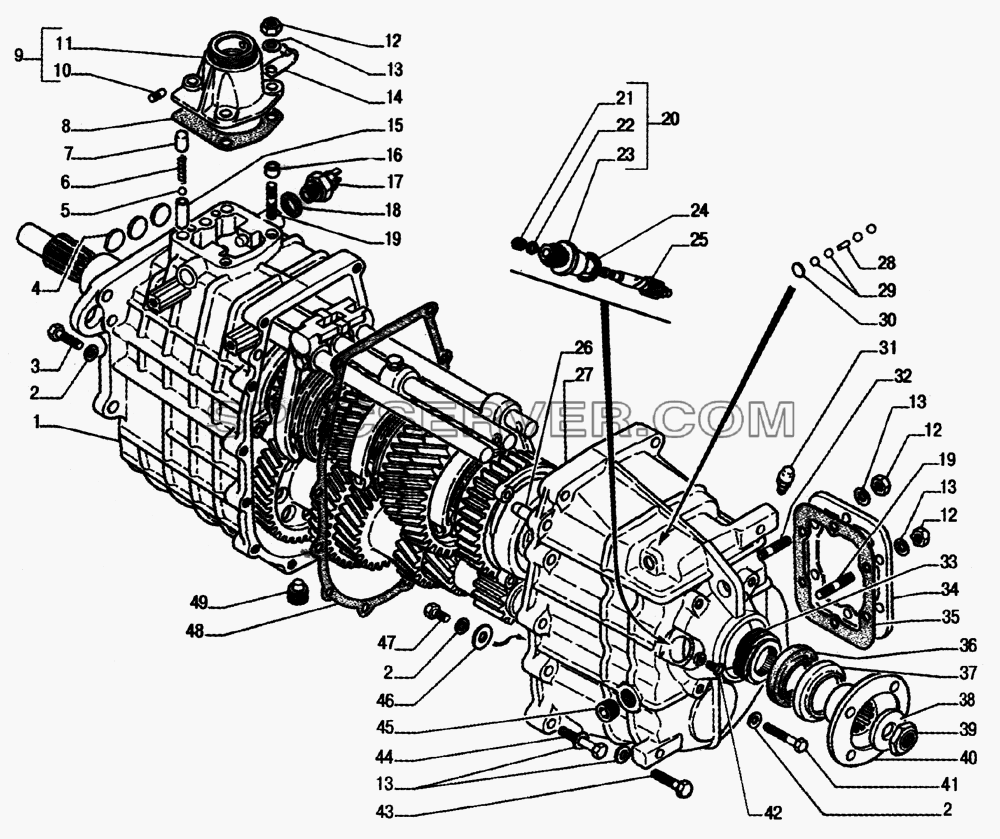

№		Номер детали	Наименование запчасти
1		3309-1701015	Картер передний коробки передач
2		4301-1601300	Шайба пружинная коническая
3		200263-П29	Болт М8-6gх35 ОСТ 37.001.122-96
4		260309-П29	Заглушка 24 ОСТ 37.001.173-82
5		46 91187344	Шарик Б11,112-200 (306203-П)
6		4301-1702106	Пружина фиксатора
7		3309-1702089	Заглушка втулки фиксатора
8		3309-1702131	Прокладка картера рычага
9		3309-1702118	Картер рычага переключения передач
10		295033-П	Штифт 6х14 установочный
11		3309-1702123	Картер рычага переключения передач
12		250513-П29	Гайка М10х1-6Н
13		4301-1601301	Шайба 10х20 коническая
14		20-3802041	Скоба
15		4301-1702017	Гнездо пружины фиксатора
16		4301-1701249	Втулка установочная
17		642247	Выключатель света заднего хода
17		ЫШ3.609. 016	Выключатель света заднего хода
18		21П-3716078-Б	Прокладка выключателя света заднего хода
19		291782-П29	Шпилька М10х(1,5-Сп/1-4h)х24 ОСТ 37.001.180-96
20		3310-3802029	Штуцер привода спидометра в сборе
21		14-3802032	Втулка штуцера
22		14-3802036	Кольцо уплотнительное
23		3310-3802030	Штуцер привода спидометра
24		3309-3802074	Кольцо 022-026-25-2-2
25		33104-3802034	Шестерня привода спидометра ведомая
26		3309-1701167	Штифт центрирующий картеров коробки передач
27		3309-1701016	Картер задний коробки передач
28		305453-П	Штифт 4,5х16,4
29		4691176885	Шарик 10-100 ГОСТ 3722-81
30		260305-П29	Заглушка 16
31		29842941	Сапун
32		291797-П29	Шпилька М10х(1,5-Сп/1-4h)х30 ОСТ 37.001.180-96
33		33104-3802033	Шестерня привода спидометра ведущая
34		4301-1701020	Крышка люка картера
35		4301-1701021	Прокладка крышки люка
36		51-1701210-А	Манжета в сборе
37		3309-1701244	Заглушка картера
38		53А-1701242	Шайба фланца
39		52-1701247	Гайка М22х1,5
40		3309-1701240-10	Фланец вторичного вала
41		201468-П29	Болт М8-6gх50 ОСТ 37.001.123-96
42		290490-П29	Болт М6-6gх12
43		201505-П29	Болт М10-6gх45 ОСТ 37.001.123-96
44		200320-П29	Болт М10-6gх55 ОСТ 37.001.122-96
45		296576-П29	Пробка КГ1/2"
46		293292-П29	Шайба 8,5
47		201456-П29	Болт М8-6gх20 ОСТ 37.001.123-96
48		3309-1701018	Прокладка картеров
49		31029-1701098	Пробка магнитная

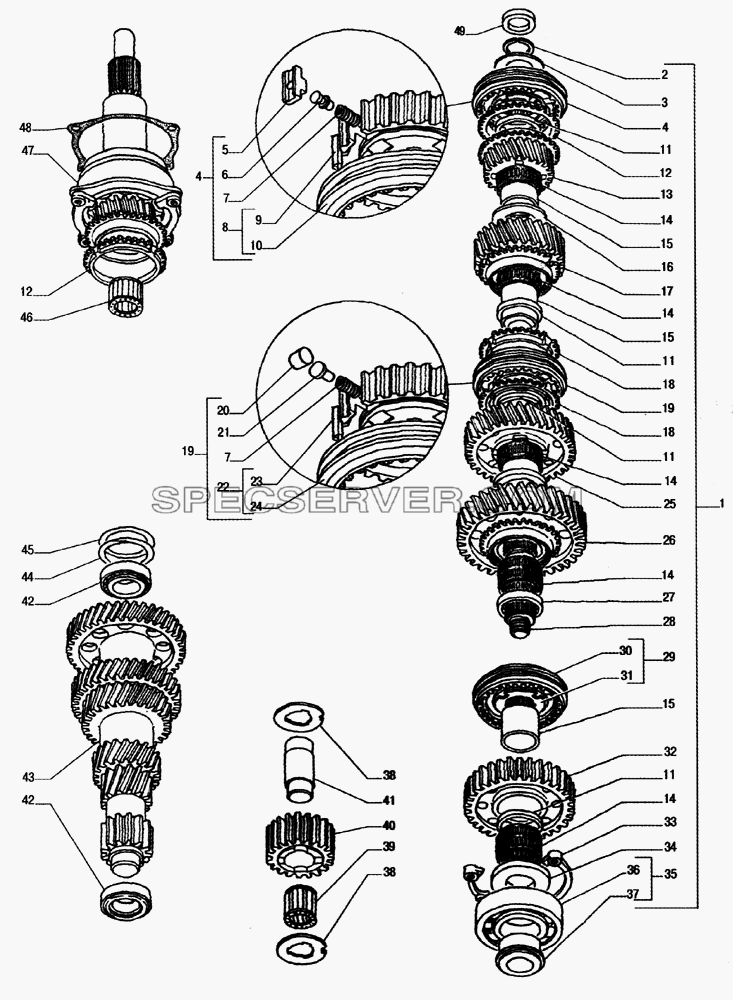

Валы и шестерни коробки передач для ГАЗ-33104 Валдай (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		33104-1701100	Вал вторичный в сборе
2		4598360027	Кольцо Б35
3		3309-1701115	Шайба пружинная вторичного вала
4		3309-1701121	Синхронизатор 4 и 5 передач
5		3309-1701171	Сухарик синхронизатора
5		3309-1701171-01	Сухарик синхронизатора
6		3309-1701199	Фиксатор синхронизатора
7		3309-1701170	Пружина синхронизатора
8		3309-1701122	Муфта синхронизатора 4 и 5 передач со ступицей
9		3309-1701119-10	Ступица 1 передачи и заднего хода
10		3309-1701137-10	Муфта 1 передачи и заднего хода
11		3309-1701103	Кольцо распорное
12		3309-1701148	Кольцо синхронизатора
13		3309-1701154	Шестерня 4 передачи вторичного вала с кольцом синхронизатора
14		664910Е	Подшипник шестерен
15		3309-1701155	Втулка шестерен вторичного вала
16		3309-1701104	Шайба шестерен вторичного вала
17		33104-1701114	Шестерня 3 передачи вторичного вала
18		33104-1701178	Кольца блокирующие синхронизатора (комплект из 3-х колец)
19		33104-1701123	Синхронизатор 2 и 3 передачи
20		33104-1701182	Ролик 11х11 БIII
21		33104-1701199	Фиксатор синхронизатора 2иЗ передачи
22		33104-1701124	Муфта синхронизатора 2 и 3 передачи со ступицей
23		33104-1701119	Ступица синхронизатора 2иЗпередачи
24		33104-1701137	Муфта синхронизатора 2 и 3 передачи
25		33104-1701111	Шестерня 2 передачи вторичного вала
26		3309-1701108	Шестерня 1 передачи вторичного вала с кольцом синхронизатора
27		3309-1701163	Кольцо распорное
28		33104-1701105	Вал вторичный
29		3309-1701124-10	Муфта 1 передачи и заднего хода со ступицей
30		3309-1701137-10	Муфта 1 передачи и заднего хода
31		3309-1701119-10	Ступица 1 передачи и заднего хода
32		3309-1701140	Шестерня заднего хода вторичного вала с кольцом синхронизатор
33		3309-1701183	Полукольцо подшипника вторичного вала
34		3309-1701185	Шайба заднего подшипника вторичного вала
35		3309-1701180	Подшипник вторичного вала на втулке
36		6-311АКУ	Подшипник вторичного вала 6-311АКУ
37		3309-1701181	Втулка подшипника вторичного вала
38		4301-1701091	Шайба упорная шестерни заднего хода
39		64706	Подшипник ГОСТ 520-89
40		3309-1701080	Шестерня промежуточная заднего хода
41		3309-1701090	Ось шестерни заднего хода
42		7207А	Подшипник
43		33104-1701050	Вал промежуточный коробки передач
44		3309-1701063	Прокладка регулировочная
45		3309-1701062	Прокладка регулировочная
46		264706	Подшипник ГОСТ 520-89
47		3309-1701092	Вал первичный с крышкой
48		3309-1701042	Прокладка крышки первичного вала
49		33104-1701132	Шайба переднего подшипника вторичного вала

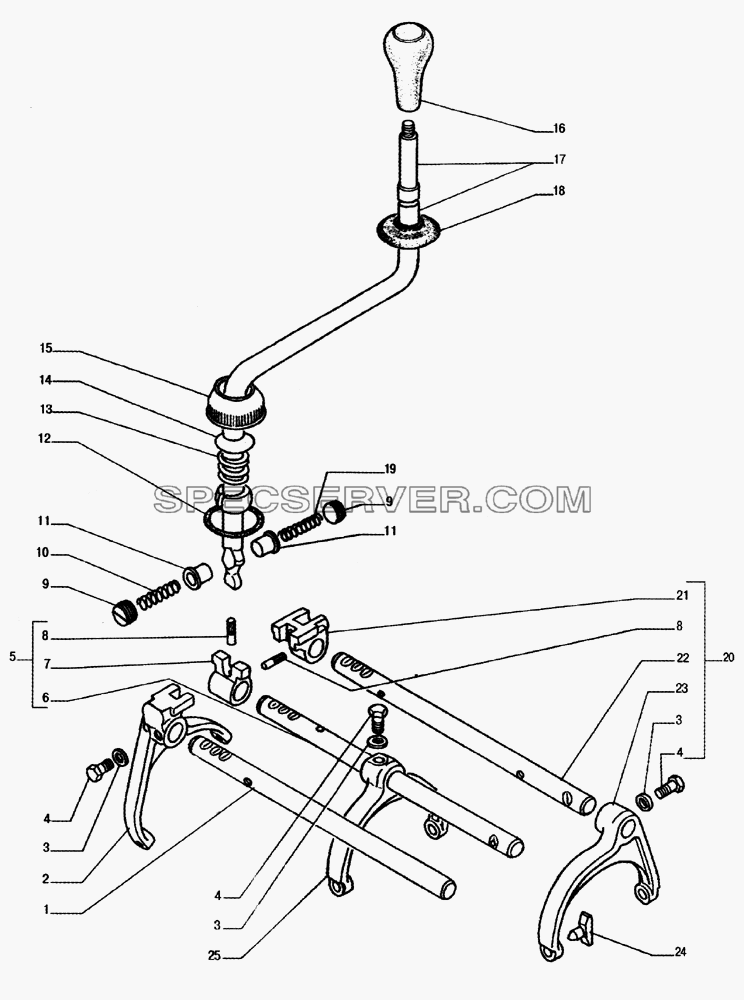

Детали механизма переключения коробки передач для ГАЗ-33104 Валдай (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		3309-1702060	Шток переключения 4-й и 5-й передач
2		3309-1702027	Вилка включения 4 и 5 передач
3		4301-1601300	Шайба пружинная коническая
4		3309-1702019	Болт крепления вилок
5		3309-1702055	Шток переключения 2-й и 3-й передач с головкой
6		3309-1702041	Шток переключения 2 и 3 передач
7		3309-1702025	Головка штока переключения 2 и 3 передач
8		258948-П29	Штифт 5х25 ОСТ 37.001.116-97
9		3309-1702086	Заглушка каналов предохранителя
10		3309-1702098	Пружина предохранителя 4и5 передач
11		52-1702097	Предохранитель включений первой и второй передач и заднего хода
12		11-7207	Прокладка колпака
13		3309-1702122	Пружина рычага
14		3309-1702138	Седло пружины рычага
15		24-1702126	Колпак корпуса рычага
16		3309-1702159	Рукоятка рычага переключения передач
17		33104-1702120	Рычаг переключения передач
18		3309-1702128	Уплотнитель рычага
19		3309-1702100	Пружина предохранителя 1 передачи и заднего хода
20		3309-1702023	Шток переключения 1-й передачи и заднего хода с головкой
21		3309-1702095	Головка штока переключения 1 передачи и заднего хода
22		3309-1702042	Шток переключения 1 передачи и заднего хода
23		3309-1702026	Вилка включения 1 передачи и заднего хода
24		3309-1702028	Сухарь вилок переключения передач
25		33104-1702029	Вилка включения 2и3 передач

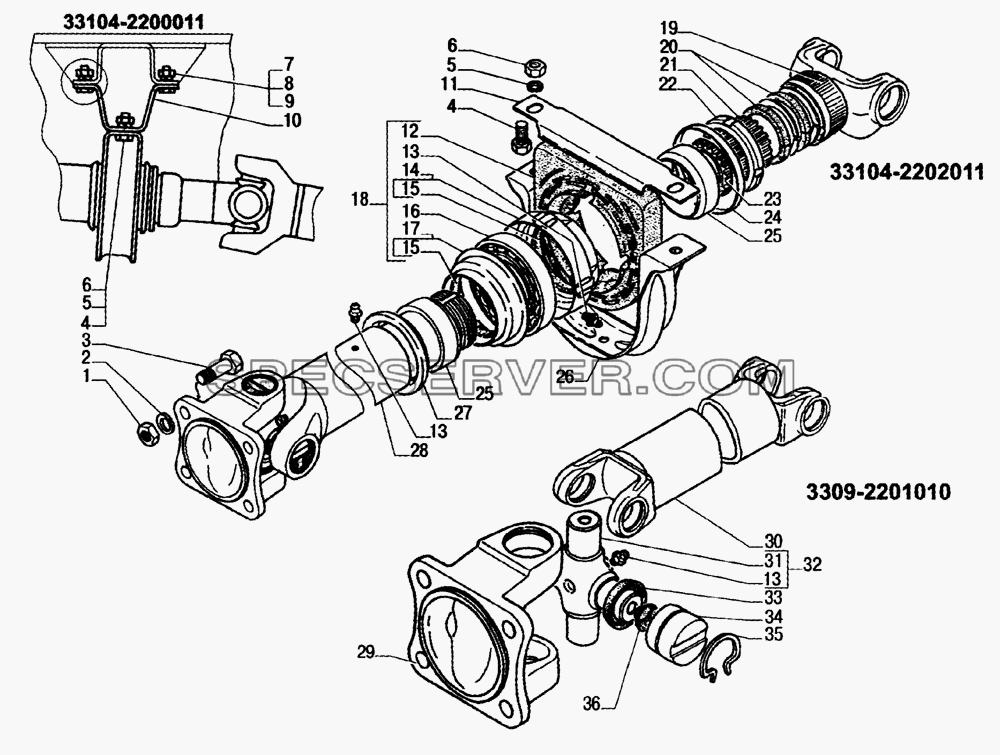

Карданные валы для ГАЗ-33104 Валдай (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		3309-2201010	Вал карданный
-		33104-2200011	Передача карданная трансмиссии
-		33104-2202011	Вал карданный промежуточный
1		250559-П29	Гайка М14х1,5-6Н ОСТ 37.001.124-93
2		252138-П2	Шайба 14.ОТ ОСТ 37.001.115-75
3		4593481666	Болт М14х1,5
4		201561-П29	Болт М12х1,25-6gх25 ОСТ 37.001.123-96
5		252137-П2	Шайба 12.ОТ ОСТ 37.001.115-75
6		250515-П29	Гайка М12х1,25-6Н ОСТ 37.001.124-93
7		252136-П2	Шайба 10 ОТ ОСТ 37.001.115-75
8		250512-П29	Гайка М10-6Н ОСТ 37.001.124-93
9		201497-П29	Болт М10-6gх25 ОСТ 37.001.123-96
10		33104-2202120	Кронштейн переходный
11		53А-2202086	Накладка
12		53А-2202085-01	Подушка опоры
13		264072-П8	Пресс-масленка М6х1 коническая
14		53А-2202088	Крышка подшипника задняя
15		53-2202027	Кольцо уплотнительное
16		6-114	Подшипник в сборе
17		53А-2202087	Крышка подшипника передняя
18		53А-2202081	Опора промежуточного вала в сборе
19		53-2201087	Обойма сальника
20		53-2201085	Кольцо уплотнительное
21		4301-2202048	Вилка скользящая
22		53-2202217-01	Гайка
23		4301-2201092-10	Вкладыш центрирующий
24		53-2202215-01	Отражатель сальника задний
25		53-2202213-01	Втулка распорная
26		53-2202082-01	Кронштейн опоры
27		53А-2202209	Отражатель
28		31104-2202015	Вал карданный промежуточный в сборе (сварка)
29		4301-2201023	Фланец
30		3309-2201015	Вал карданный (сварка)
31		4301-2201030	Крестовина
32		4301-2201026	Крестовина с масленкой
33		5320-2201043	Уплотнение
34		804805К1	Подшипник ГОСТ 520-89 (покупная деталь)
35		4301-2201043	Кольцо стопорное
36		4301-2201042	Шайба торцевая

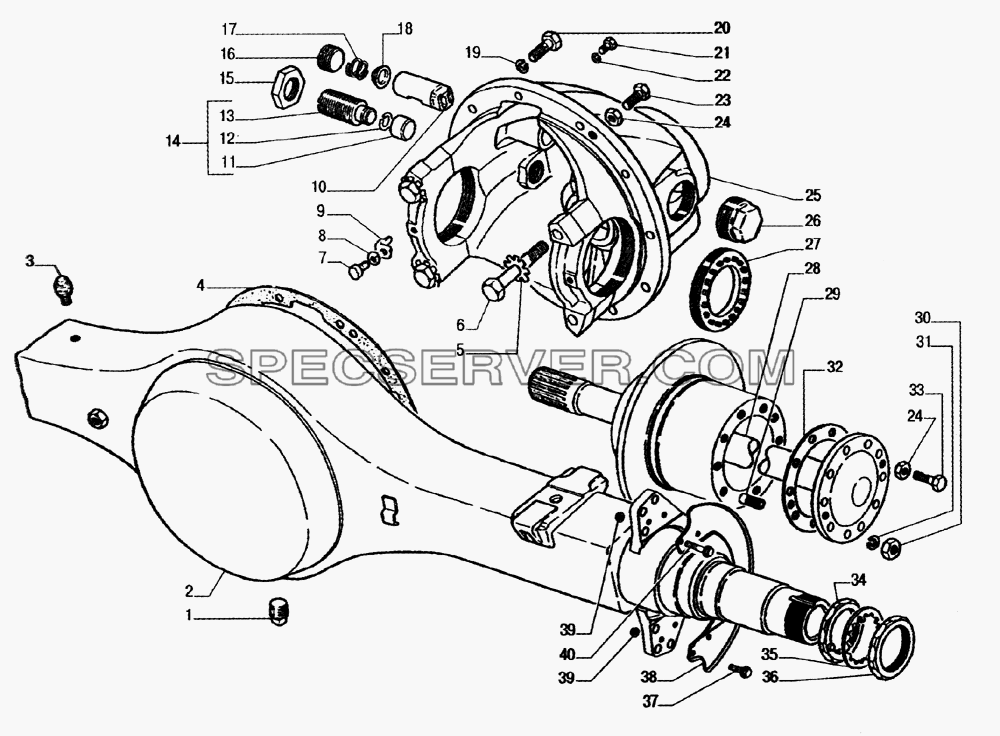

Мост задний для ГАЗ-33104 Валдай (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		33104-2400012	Мост задний с тормозами и ступицами
1		31029-1701098	Пробка магнитная
2		33104-2401005	Картер заднего моста
3		298430-П	Сапун в сборе
4		53-2402045	Прокладка картера редуктора заднего моста
5		66-11-2402058	Шайба стопорная
6		291153	Болт М16-4h6hх105
7		201464-П29	Болт М8-6gх40
8		252155-П2	Шайба 8Л ОСТ 37.001.115-75
9		53-2403044	Пластина стопорная гайки подшипника дифференциала
10		3309-2402086	Трубка маслоприемная
11		53-2402106-10	Втулка
12		53А-2402115	Кольцо пружинное втулки упора ведомой шестерни
13		53-2402079-10	Винт регулировочный упора ведомой шестерни
14		53-2402078-10	Винт регулировочный упора ведомой шестерни главной пары заднего моста в сборе
15		292977-П29	Гайка М30х1,5-5Н6Н
16		262521-П	Пробка КГ1"
17		53-2402089	Пружина маслоприемной трубки
18		53-2402088	Тарелка маслоприемной трубки
19		252137-П2	Шайба 12.ОТ ОСТ 37.001.115-75
20		291554-П29	Болт М12х1,25-6gх38
21		201419-П29	Болт М6-6gх18 ОСТ 37.001.123-96
22		252154-П2	Шайба 6Л ОСТ 37.001.115-75
23		201499-П29	Болт М10-6gх30 ОСТ 37.001.123-96
24		250612-П29	Гайка М10-6Н ОСТ 37.001.124-93
25		33104-2402012	Картер главной передачи
26		53-12-2402280	Пробка контрольного отверстия
27		53-2403040	Гайка подшипника дифференциала
28		53-2403070-02	Полуось заднего моста
29		4599523393	Шпилька М14х(2-Сп/1,5-Сп1)х35
30		292855-П29	Гайка Сп М14х1,5
31		252138-П2	Шайба 14.ОТ ОСТ 37.001.115-75
32		53-2403048	Прокладка полуоси
33		201496-П29	Болт М10-6gх22 ОСТ 37.001.123-96
34		53-2401054-01	Гайка подшипников ступицы заднего колеса со штифтом в сборе
35		51-2401050	Шайба стопорная гайки подшипника ступицы заднего колеса
36		53-2401052-01	Гайка подшипников
37		4593761123	Болт М8х30
38		33104-3502014	Щит заднего тормозного механизма
39		4599531819	Гайка М8
40		560.1005167	Болт фланцевый (2178579/2)

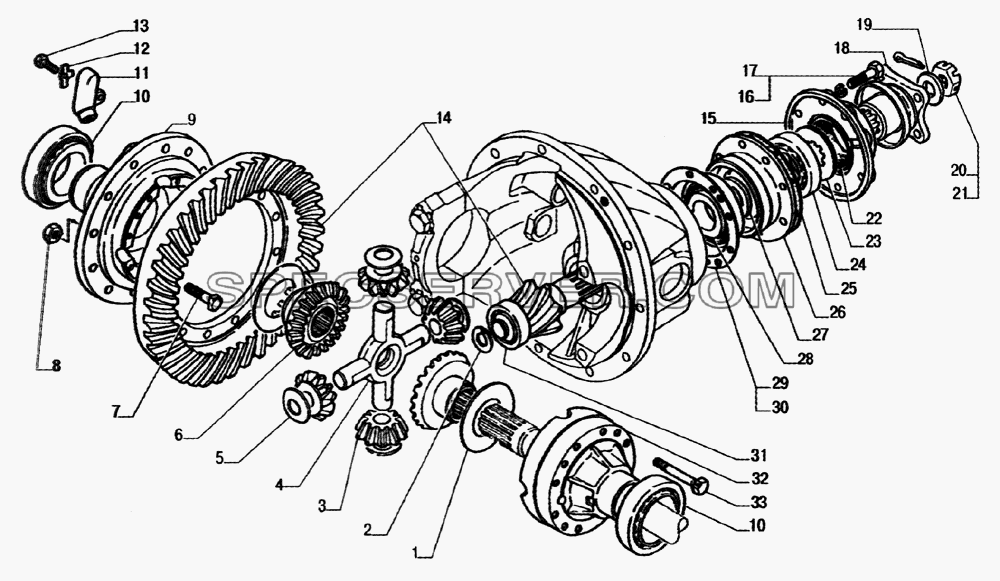

Редуктор моста для ГАЗ-33104 Валдай (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		33104-2402010	Редуктор заднего моста
1		53-2403030	Шайба опорная шестерни полуоси
2		51-2402044	Кольцо стопорное
3		3309-2403019	Коробка сателлитов дифференциала левая
3		53А-2403055	Сателлит дифференциала заднего моста
4		53-2403060	Крестовина сателлитов дифференциала
5		53-2403058	Шайба опорная сателлита дифференциала заднего моста
6		53А-2403050	Шестерня полуоси заднего моста
7		53А-2403232	Болт крепления ведомой шестерни
8		292162	Гайка М12х1,25-4Н5Н
10		У-807813А	Подшипник ГОСТ 520-89
11		53-2403022	Маслоулавливатель
12		51-2403023	Шайба
13		201457-П	Болт М8-6gх22
14		33104-2402165	Шестерни ведущая и ведомая (комплект)
15		33104-2402051	Крышка манжеты ведущей шестерни
16		252137-П2	Шайба 12.ОТ ОСТ 37.001.115-75
17		291557-П29	Болт М12-4hх45
18		53-2201100	Фланец с отражателем в сборе
19		51-2402064	Шайба специальная
20		258056-П	Шплинт 4х40
21		292958-П29	Гайка М24х1,5-4Н5Н
22		51-2402052-Б4	Манжета ведущей шестерни главной передачи в сборе
23		51-2402037-В	Кольцо маслоотгонное сальника ведущей шестерни заднего моста
24		27308АКУ	Подшипник ГОСТ 520-71
25		33104-2402035	Прокладка муфты подшипников
26		33104-2402023	Муфта
27		53А-2402170...	Кольца регулировочные тощ. от 12,10 до 12,94 им (22 варианта)
27		53А-2402191	Кольцо регулировочное толщиной 12,94 мм
28		27709У4Ш2	Подшипник 27709У4Ш2
29		33104-2402046	Прокладка регулировочная (толщ.0,10мм)
30		33104-2402047	Прокладка регулировочная (толщ.0,25 мм)
31		20-102605М	Подшипник ГОСТ 520-89
32		53-2403018-12	Коробка сателлитов правая
33		53-2403034-12	Болт соединительный коробок сателлитов
