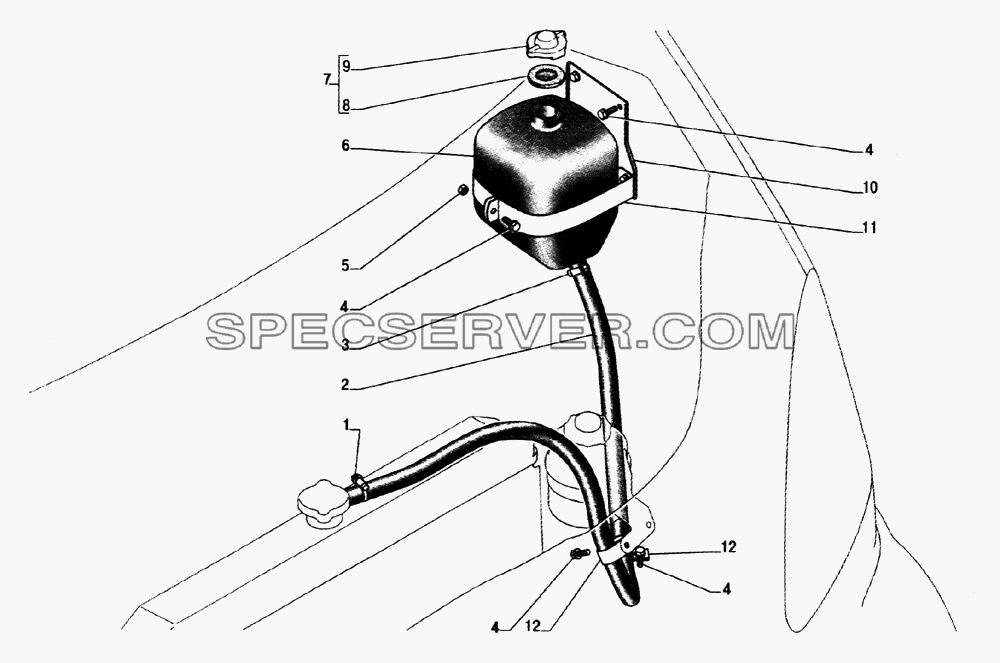

№		Номер детали	Наименование запчасти
1		00.10.00	Хомут 12-22 ТО17-9-20-98
2		3310-1311095	Трубка соединительная
3		00.10.00-01	Хомут 16-27 ТО17-9-20-98
4		45 93761102	Болт М6х16
5		250508-П29	Гайка М6-6Н ОСТ 37.001.124-93
6		24-1311014	Бачок расширительный
7		24-1311065	Пробка расширительного бачка в сборе
8		24-1311067	Клапан пробки расширительного бачка
9		24-1311066	Корпус пробки расширительного бачка
10		3310-1311082-10	Кронштейн
11		24-1311072	Хомут крепления бачка
12		297516-П29	Скоба 24

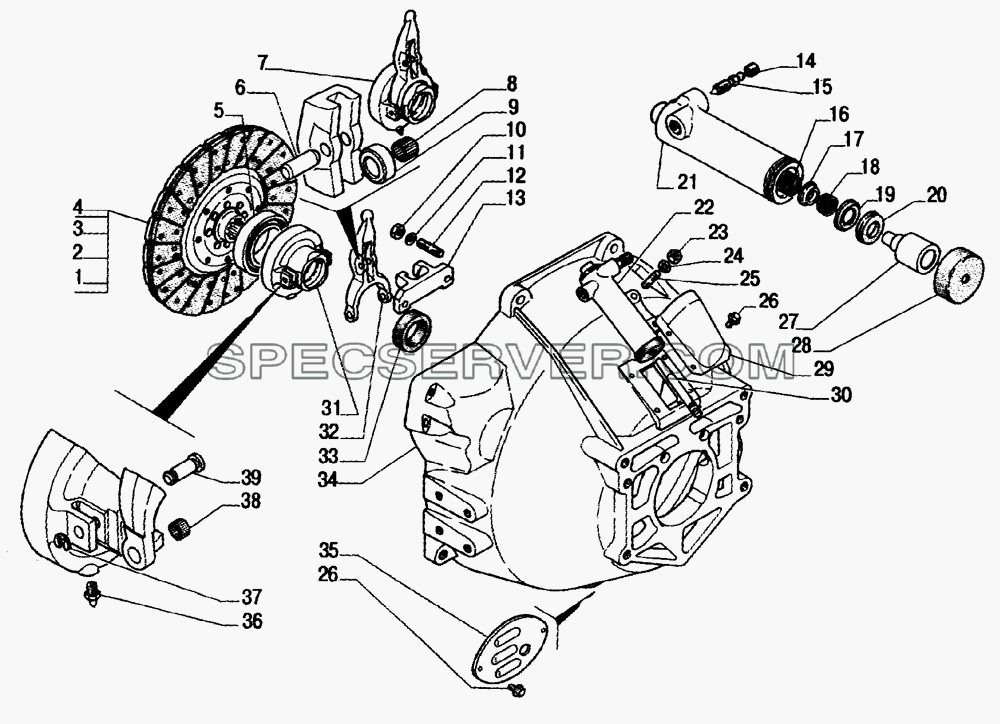

Сцепление, механизм выключения с рабочим цилиндром, ведомый диск сцепления для ГАЗ-33104 Валдай (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		4301-1601130-01	Диск сцепления ведомый
2		4301-1601138-10	Накладка фрикционная сцепления
3		4301-1601140	Заклепка
4		4301-1601141	Заклепка 4х7
5		280114С23	Подшипник ГОСТ 520-89
6		4301-1601205	Ось опоры вилки
7		4301-1601180	Муфта с вилкой в сборе
8		4694162328	Ролик 2х11,8А5
9		4301-1601204	Кольцо вилки
10		250613-П29	Гайка 10х1-6Н
11		4301-1601301	Шайба 10х20 коническая
12		291785-П2	Шпилька М10х(1,5-Сп/1-4Н)х22 ОСТ 37.001.180-96
13		3309-1601215	Опора вилки
14		12-3501049-01	Колпачок клапана
15		53-3501048	Клапан прокачки колесного цилиндра
16		21-1712021	Пружина регулятора питания гидротрансформатора
17		4301-1602523	Втулка
18		51-3401033	Пружина трубки провода сигнала нижней крышки картера
19		4301-1602515	Втулка распорная
20		864173-01	Манжета 13,4х28
21		4301-1602512	Корпус цилиндра
22		4301-1602510	Цилиндр рабочий привода сцепления
23		250511-П29	Гайка М8х1-6Н ОСТ 37.001.124-93
23		4301-1602528	Уплотнитель цилиндра
24		252135-П2	Шайба 8Т ОСТ 37.001.115-75
25		4599523513	Шпилька М8х(1,25-Сп/1)х20
26		Е24406	Болт с шестигранной головкой и фланцем резьбовыдавливающий Сп М6х12
27		4301-1602514	Поршень цилиндра привода сцепления
29		4301-1601022	Крышка люка картера
30		31029-1602522-50	Толкатель вилки выключения сцепления
31		4301-1601185	Муфта выключения сцепления
32		4301-1601203	Вилка сцепления
33		4301-1601256	Кольцо защитное
34		33104-1601015	Картер сцепления
35		52-1601022	Крышка люка картера сцепления
36		264072-П29	Масленка 1.1 Ц6.хр ГОСТ 19853-74
37		45 9951 6460	Шайба 7
38		11-7569	Игла 1,6х9 подшипника
39		4301-1601187	Палец муфты

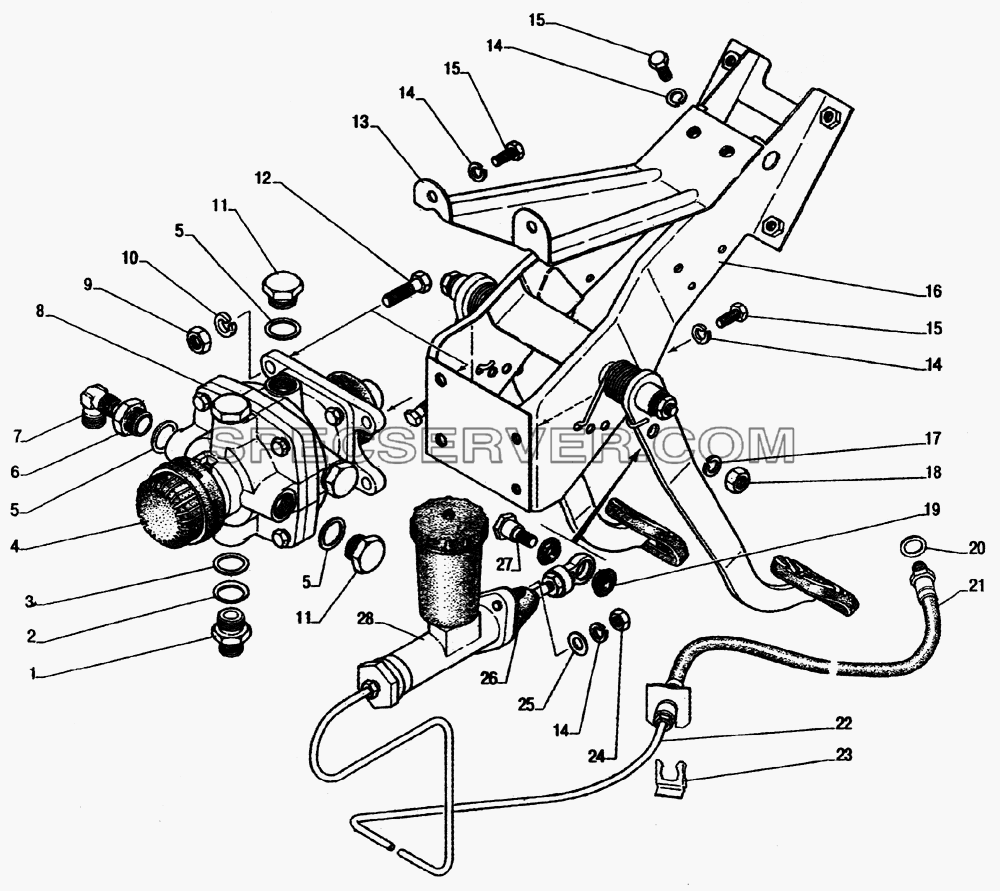

Установка привода сцепления и тормоза для ГАЗ-33104 Валдай (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		853977	Штуцер
2		861024	Шайба
3		740 1003439	Кольцо уплотнительное
4		SIL68А	Шумоглушитель
5		52-04-3505024	Прокладка штуцера главного цилиндра тормозов
6		4301-3506070	Штуцер
7		864823	Угольник ввертный
8		100-3514208-20	Кран тормозной
9		250512-П29	Гайка М10-6Н ОСТ 37.001.124-93
10		252136-П2	Шайба 10 ОТ ОСТ 37.001.115-75
11		296507П29	Пробка М22х1,5х10
12		296501-П29	БолтМ10х35
13		3302-1602618	Распорка кронштейна педалей
14		252135-П2	Шайба 8Т ОСТ 37.001.115-75
15		201456-П29	Болт М8-6gх20 ОСТ 37.001.123-96
16		3310-1602408	Кронштейне педалями
17		252156-П2	Шайба 10Л ОСТ 37.001.115-75
18		250613-П29	Гайка 10х1-6Н
19		21-3504039	Втулка оси толкателя
20		51-3506013	Прокладка
21		3302-1602590	Шланг
22		3310-1602580	Трубка от главного цилиндра к гибкому шлангу
23		24-3506042	Скоба крепления шланга
24		250511-П29	Гайка М8х1-6Н ОСТ 37.001.124-93
25		293282-П29	Шайба 8,4
26		24-1602294	Прокладка главного цилиндра выключения сцепления
27		24-3504038	Ось толкателя педали
28		3302-1602290	Главный цилиндр привода сцепления

Детали главного и рабочего цилиндров привода выключения сцепления для ГАЗ-33104 Валдай (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
-		4301-1602510	Цилиндр рабочий привода сцепления
1		4301-1602528	Уплотнитель цилиндра
2		4301-1602514	Поршень цилиндра привода сцепления
3		864173-01	Манжета 13,4х28
4		4301-1602515	Втулка распорная
5		51-3401033	Пружина трубки провода сигнала нижней крышки картера
6		4301-1602523	Втулка
7		21-1712021	Пружина регулятора питания гидротрансформатора
8		4301-1602512	Корпус цилиндра
9		53-3501048	Клапан прокачки колесного цилиндра
10		3302-1602290	Главный цилиндр привода сцепления
10		52-04-3505138-01	Заглушка
11		3302-1602293	Штуцер
12		4301-1602295	Прокладка штуцера
13		4301-1602556-01	Кольцо упорное клапана
14		4301-1602390	Клапан главного цилиндра с обоймой
15		4301-1602392-01	Клапан главного цилиндра
16		4301-1602394	Обойма клапана
17		21А-1602560	Пружина возвратная поршня главного цилиндра выключения сцепления в сборе
18		21А-1602562	Пружина возвратная поршня главного цилиндра выключения сцепления
19		21А-1602564	Держатель возвратной пружины поршня главного цилиндра выключения сцепления
20		21А-1602554	Манжета уплотнительная внутренняя главного цилиндра выключения сцепления
21		21А-1602552	Клапан поршня главного цилиндра выключения сцепления
22		66-11-1602546	Поршень главного цилиндра привода управления сцепления
23		21А-1602548-Б	Манжета уплотнительная поршня главного цилиндра выключения сцепления
24		3302-1602323-01	Крышка бачка
25		4301-1602374	Сетка с обоймой
26		4301-1602296	Штуцер бачка
27		4301-1602297	Кольцо опорное штуцера бачка
28		4301-1602540	Корпус бачка главного цилиндра привода сцепления
29		403-3505117-А1	Прокладка бачка
30		4301-1602291	Корпус главного цилиндра сцепления
31		45 9952 3513	Шпилька М8х1-4Нх20 крепления рабочего цилиндра
32		66-11-1602568-10	Толкатель поршня главного цилиндра сцепления
33		66-11-1602572	Шайба упорная поршня главного цилиндра сцепления
34		297606-П29	Кольцо В25
35		403-3505065	Колпак защитный главного цилиндра тормоза
36		250610-П29	Гайка М8-6Н ОСТ 37.001.124-93
37		24-1602066-01	Проушина толкателя главного цилиндра сцепления

Кронштейн с педалями сцепления и тормоза, выключатель сигнала торможения для ГАЗ-33104 Валдай (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		3310-1602408	Кронштейне педалями
2		3307-3504048	Накладка педали
3		3310-1602010	Педаль сцепления
4		250612-П29	Гайка М10-6Н ОСТ 37.001.124-93
5		252156-П2	Шайба 10Л ОСТ 37.001.115-75
6		252006-П29	Шайба 10 ОСТ 37.001.144-96
7		13-3504023	Втулка оси педали тормоза
8		3302-1602098	Пружина педали сцепления
9		3310-1602420	Кронштейн педалей
10		3302-1602054	Ось педалей
11		258937-П	Штифт 4х22
12		3302-3504094	Пружина педали тормоза
13		45 99516460	Шайба 7
14		250613-П29	Гайка 10х1-6Н
15		3310-3504146	Ролик с втулкой
16		3110-3504038	Ось толкателя
17		3310-3504010	Педаль тормоза
18		290698-П29	Болт упорный М8х1х50
19		250611-П29	Гайка М8х1-6Н ОСТ 37.001.124-93
20		15.3720	Выключатель сигнала торможения (2108-3720010)
20		ЫШ3.604.052	Выключатель сигнала торможения
21		3110-3504112	Гайка крепления выключателя сигнала торможения

Коробка передач с картером сцепления для ГАЗ-33104 Валдай (список запасных частей)

Таблица запасных частей

№		Номер детали	Наименование запчасти
1		33104-1700004	Коробка передач с картером и механизмом управления сцеплением
2		33104-1700010	Коробка передач
3		250559-П29	Гайка М14х1,5-6Н ОСТ 37.001.124-93
4		252178-П29	Шайба 2-14 ОСТ 37.001.145-75
5		4531149485	Шпилька М14х(2-Сп/1,5)х32
6		250515-П29	Гайка М12х1,25-6Н ОСТ 37.001.124-93
7		542.1002320	Шайба 12х30 коническая
8		4599643687	Шпилька М12х(1,75-Сп/1,25)х25
9		290967	Болт М12-6gх32
10		50.1005019	Штифт
