8 71

Техническое обслуживание

Наименование предохранителя

Символ

Номинал предохранителя

Защищаемая цепь

МОДУЛЬ 5

MODULE

5

10 A

Блок управления оборудованием кузова (ВСМ), модуль ремней безопасности
и освещения (SLM), ЭБУ электронного ключа

КОНДИЦИОНЕР

ВОЗДУХА 1

1

7,5 A

Модуль управления системой кондиционирования воздуха, распределительная
коробка моторного отсека (реле вентилятора кондиционера)

БУТ 1

T1

15 A

Переключатель диапазонов, индикатор положения рычага селектора автоматической коробки передач, выключа -
тель стоп-сигналов, распределительная коробка моторного отсека (предохранитель — фонарь заднего хода)

ПРАВЫЙ ЗАДНИЙ

ГАБАРИТНЫЙ ФОНАРЬ

RH

7,5 A

Правая передняя фара, дневные ходовые огни с правой стороны (DRL), ILL (+),
правый задний комбинированный фонарь (вх./вых.)

ABS 3

3

10 A

Модуль управления электронной системы динамической стабилизации (ESC)

МОДУЛЬ 3

MODULE

3

10 A

Блок управления оборудованием кузова (ВСМ), переключатель на передней панели

ПОДОГРЕВ

РУЛЕВОГО КОЛЕСА

15 A

Подрулевая спираль

ПОДОГРЕВ ПЕРЕДНЕГО

СИДЕНЬЯ

FRT

20 A

Модуль обогревателя сиденья водителя/пассажира

ЛЕВЫЙ ЭЛЕКТРОСТЕКЛО -

ПОДЪЕМНИК С ЗАЩИТОЙ

ОТ ЗАЩЕМЛЕНИЯ

SAFETY

25 A

Блок электростеклоподъемника двери водителя с защитой от защемления

ПОДОГРЕВ ЗАДНЕГО

СИДЕНЬЯ

RR

20 A

Модуль обогревателя заднего сиденья с левой/правой стороны

ЛЕВЫЙ ЗАДНИЙ

ГАБАРИТНЫЙ

ФОНАРЬ

LH

7,5 A

Левая передняя фара, дневные ходовые огни с левой стороны (DRL), левый/правый
фонарь освещения номерного знака, левый задний комбинированный фонарь
(вх./вых.)

ЗАПАСНОЙ 3

SPARE

3

10 A

-

72

8

Техническое обслуживание

Наименование предохранителя

Символ

Номинал предохранителя

Защищаемая цепь

МОДУЛЬ 2

MODULE

2

10 A

Модуль обогревателя сиденья водителя/пассажира, подрулевая спираль, модуль обогревателя заднего сиденья с
левой/правой стороны, блок экстренного вызова, аудиосистема, аудиовизуальное головное устройство с навигацией,
индикатор положения рычага селектора автоматической коробки передач, левый/правый привод устройства
регулировки наклона фар, модуль управления системой кондиционирования воздуха, комбинация приборов

МОДУЛЬ 1

MODULE

1

10 A

Блок управления оборудованием кузова (ВСМ), модуль ремней безопасности и
освещения (SLM)

ПОДУШКИ

БЕЗОПАСНОСТИ

10 A

Блок управления системы пассивной безопасности (SRS)

ПРАВЫЙ ЭЛЕКТРО -

СТЕКЛОПОДЪЕМНИК

RH

25 A

Главный переключатель электростеклоподъемников, переключатель
электростеклоподъемника пассажира

LH

25 A

Главный переключатель электростеклоподъемников

ЗАПУСК

10 A

При наличии иммобилайзера и электронного ключа ECM (модуль управления двигателем)/PCM
(комбинированный модуль управления двигателем и коробкой передач), распределительная коробка моторного
отсека  (реле стартера). При наличии иммобилайзера и электронного ключа: переключатель диапазонов КПП

ЭБУ  4

E4

10 A

ECM (модуль управления двигателем)/PCM (комбинированный модуль управления
двигателем и коробкой передач), ЭБУ электронного ключа, модуль иммобилайзера

КОМБИНАЦИЯ

ПРИБОРОВ

CLUSTER

10 A

Комбинация приборов

ИНДИКАТОР

ПОДУШКИ

БЕЗОПАСНОСТИ

IND

7,5 A

Комбинация приборов

MDPS 2

1

2

7,5 A

Блок электроусилителя рулевого управления (MDPS)

8 73

Техническое обслуживание

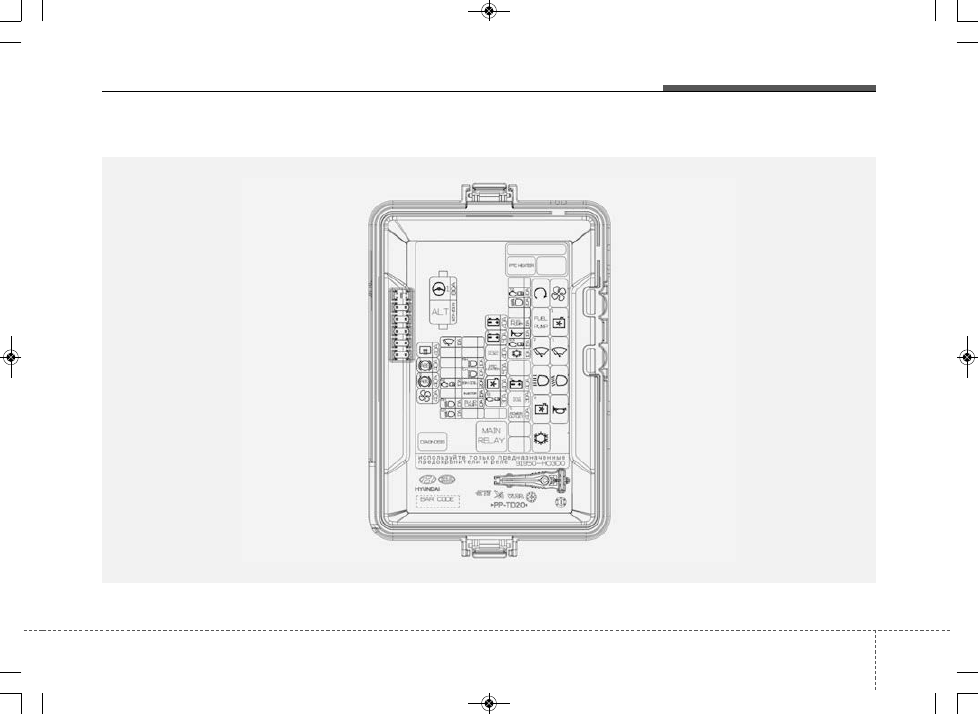

Панель плавких предохранителей в отсеке двигателя

OFB077027

74

8

Техническое обслуживание

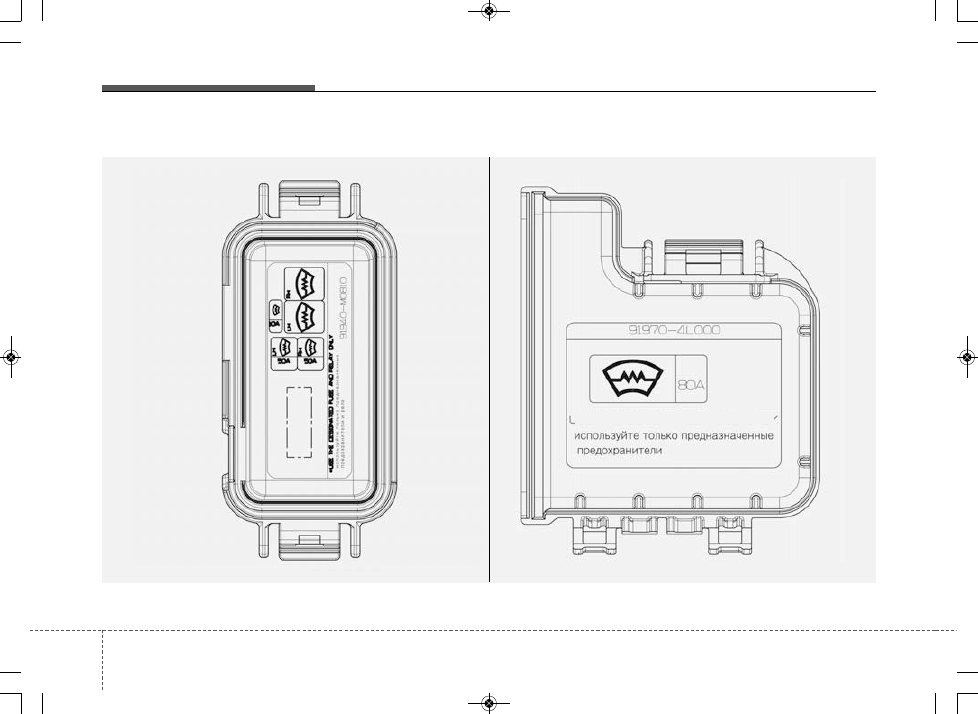

OFB077028/OFB077029

USE THE DESIGNATED FUSE ONLY

Панель плавких предохранителей в отсеке двигателя (только обогреватель ветрового стекла)
