Техническое обслуживание

Описание панели плавких

предохранителей и реле

Под  крышкой  блока  плавких  пре-

дохранителей/реле находится таб-

личка  с  наименованиями  предо-

хранителей/реле и значениями их

номинального тока.

✽

К СВЕДЕНИЮ

Приведенные в этом руководстве

описания  блока  предохранителей

применимы не ко всем автомоби-

лям (в зависимости от вариантно-

го исполнения). Все данные акту-

альны  на  момент  публикации.

При  проверке  блока  предохрани-

телей в автомобиле см. табличку,

расположенную на его корпусе.

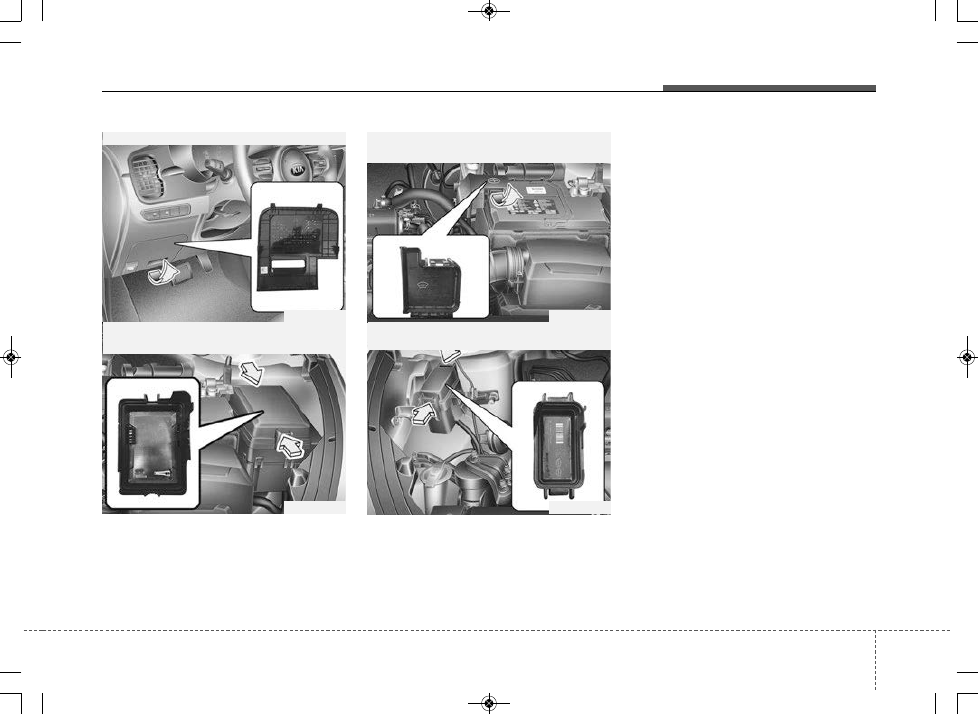

OFB077022

■

Блок предохранителей со стороны водителя

OFB077023

■

Панель плавких предохранителей в отсеке
двигателя

OFB077024

■

Панель плавких предохранителей в отсеке
двигателя (

только обогреватель ветрового стекла)

OFB077025

■

Панель плавких предохранителей в отсеке
двигателя (

только обогреватель ветрового стекла)

68

8

Техническое обслуживание

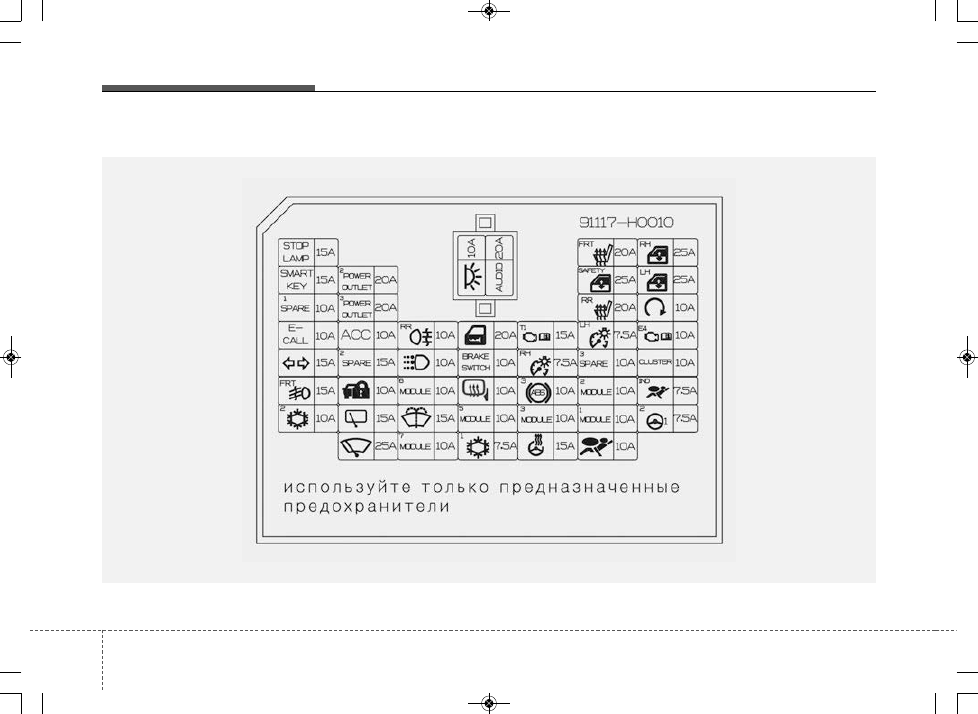

Блок предохранителей со стороны водителя

OFB077026

8 69

Техническое обслуживание

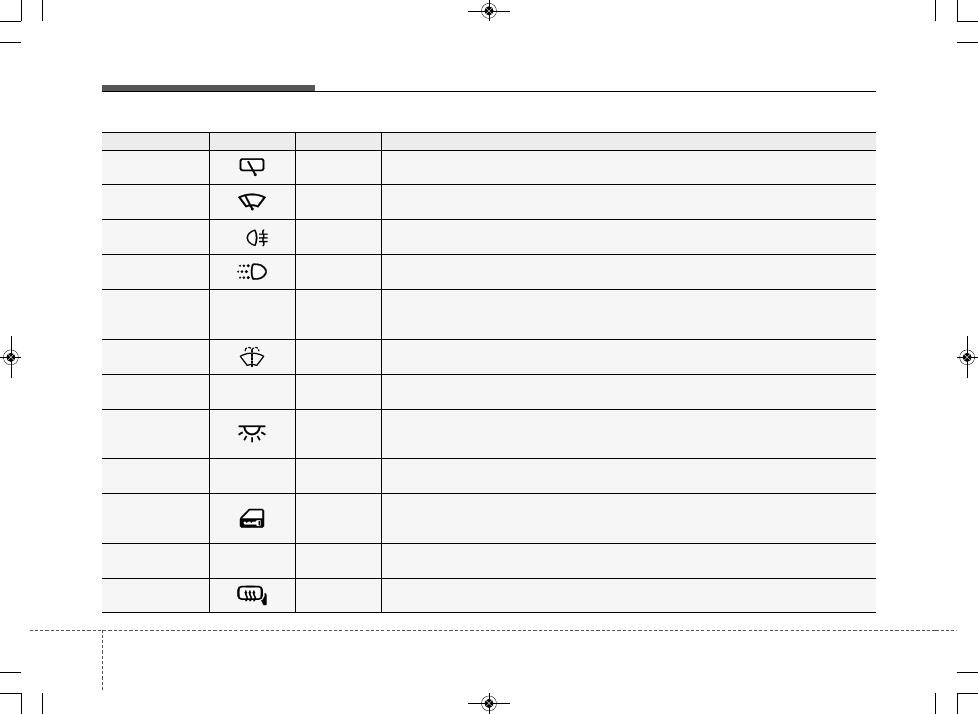

Наименование предохранителя

Символ

Номинал предохранителя

Защищаемая цепь

ЛАМПА СТОП-

СИГНАЛА

STOP

LAMP

15 A

Электронный блок стоп-сигнала

ЭЛЕКТРОННЫЙ

КЛЮЧ

SMART

KEY

15 A

ЭБУ электронного ключа

ЗАПАСНОЙ 1

SPARE

1

10 A

-

E-CALL

E-

CALL

10 A

Блок экстренного вызова

УКАЗАТЕЛЬ

ПОВОРОТА

15 A

Блок управления оборудованием кузова (ВСМ), модуль ремней безопасности
и освещения (SLM)

ПЕРЕДНЯЯ ПРОТИВО-

ТУМАННАЯ ФАРА

FRT

15 A

Реле передней противотуманной фары

КОНДИЦИОНЕР

ВОЗДУХА 2

2

10 A

Модуль управления системой кондиционирования воздуха

РОЗЕТКА

ПИТАНИЯ 2

POWER

OUTLET

2

20 A

Розетка питания № 1

РОЗЕТКА

ПИТАНИЯ 3

POWER

OUTLET

3

20 A

Розетка питания № 2

ACC

ACC

10 A

Реле розетки питания, блок экстренного вызова, аудиовизуальное головное устройство с навигацией,
аудиосистема, блок управления оборудованием кузова (ВСМ), модуль ремней безопасности и освещения
(SLM), переключатель наружного зеркала заднего вида с электроприводом, ЭБУ электронного ключа

ЗАПАСНОЙ 2

SPARE

2

15 A

-

ИММОБИЛАЙЗЕР

10 A

Блок иммобилайзера

Приборная панель (блок предохранителей со стороны водителя)

70

8

Техническое обслуживание

Наименование предохранителя

Символ

Номинал предохранителя

Защищаемая цепь

ЗАДНИЙ

СТЕКЛООЧИСТИТЕЛЬ

15 A

Электродвигатель заднего стеклоочистителя, реле заднего стеклоочистителя,
многофункциональный переключатель

ПЕРЕДНИЙ

СТЕКЛООЧИСТИТЕЛЬ

25 A

Электродвигатель переднего стеклоочистителя, многофункциональный переключатель,
распределительная коробка моторного отсека (реле стеклоочистителя 1)

ЗАДНИЙ ПРОТИВО-

ТУМАННЫЙ ФОНАРЬ

RR

10 A

Реле задней противотуманной фары

DRL

10 A

Реле дневных ходовых огней (DRL)

МОДУЛЬ  6

MODULE

6

10 A

Модуль обогревателя сиденья водителя/пассажира, модуль обогревателя заднего сидения с
левой/правой стороны, реле электрических стеклоподъемников, обогреватель форсунок
стеклоомывателей, реле правого/левого обогревателя переднего стекла

ОМЫВАТЕЛЬ

15A

Многофункциональный переключатель

МОДУЛЬ  7

MODULE

7

10 A

Блок управления оборудованием кузова (ВСМ)

ПОТОЛОЧНЫЙ

ПЛАФОН

10 A

Лампа освещения багажника (5DR), плафон освещения багажника (4DR), модуль управления системой кондиционирования воздуха,
комбинация приборов, фонарь местного освещения, центральный плафон освещения салона, блок управления оборудованием
кузова (ВСМ), модуль ремней безопасности и освещения (SLM), разъем линии передачи данных, реле потолочного фонаря

АУДИОСИСТЕМА

AUDIO

20 A

Аудиосистема, аудиовизуальное головное устройство с навигацией

БЛОКИРОВКА

ДВЕРЕЙ

20 A

Реле блокирования/разблокирования дверей, реле разблокирования двери
багажного отделения

ДАТЧИК ПОЛОЖЕНИЯ

ТОРМОЗНОЙ ПЕДАЛИ

BRAKE

SWITCH

10 A

ЭБУ электронного ключа, выключатель стоп-сигналов

ОБОГРЕВ

ЗАДНЕГО СТЕКЛА

10 A

Наружное зеркало заднего вида со стороны водителя/переднего пассажира, ЭБУ
кондиционера
