Техническое обслуживание

106

7

OGDE071056-JD

Передние противотуманные фары

1. Включите передние противотуманные фары без водителя в автомобиле.
2. Линия обреза должна проектироваться в допустимом диапазоне (заштрихованная область).

■

Основано на использовании экрана 10 м

Вертикальная линия центра

лампы левой фары

Горизонтальная линия

центра лампы фары

Граничная линия

Ось автомобиля

МАССА

Верхний предел

H

3

(П

р

оти

во

ту

м

а

н

н

а

я

ф

а

р

а

)

W3 (Противотуманная фара)

Вертикальная линия центра лампы
правой противотуманной фары

7 107

Техническое обслуживание

Замена лампы бокового

повторителя указателя поворота

Если фара не работает, рекомендуем

обратиться к авторизованному дилеру

Kia для проверки системы.

(1) Задний указатель поворота
(2) Стоп-сигнал/задний габаритный

огонь

(3) Фонарь заднего хода

(для автомобилей с 3 и 5 дверьми)

(4) Задний габаритный фонарь или

стоп-сигнал/задний габаритный

фонарь (для светодиодного

типа)

OJD072029

Замена лампы заднего комбинированного фонаря

■

5-дверная модель

■

Универсал

■

3-дверная модель
• Tип A

• Tип B

OJD075030/OJD075063/OJD073072/OJD073072

Техническое обслуживание

108

7

(5) Задний противотуманный фонарь

(для 5-дверных моделей)
Задний противотуманный фонарь

(сторона водителя) или фонарь

заднего хода (сторона пассажира),

(для автомобилей с кузовом

«универсал»)

(6) Задние противотуманные фонари

(для автомобилей с 3 дверьми)

(7) Стоп-сигнал

(для автомобилей с 3 дверьми)

(8) Габаритные огни

(для автомобилей с 3 дверьми)

❈

Фактическая форма заднего
комбинированного фонаря может
отличаться от показанной на рисунке.

Внешняя лампа

Лампа заднего указателя поворота

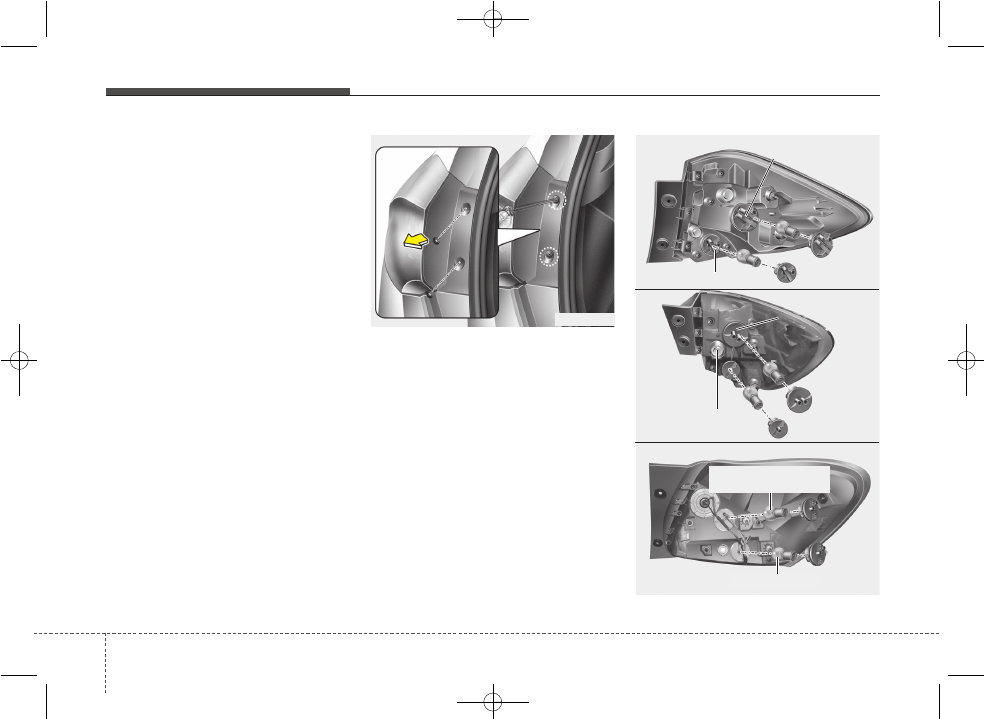

1. Остановите двигатель.
2. Откройте багажник.
3. Выверните винты крепления узла

лампы крестовой отверткой.

4. Извлеките блок-фару заднего

комбинированного фонаря из

корпуса автомобиля.

OJD072045

OJD072057

OJD072064

■

5-дверная модель

■

Универсал

OJD073073

■

3-дверная модель

Сигнал поворота

Стоп-сигнал/задний

габаритный огонь

Стоп-сигнал или стоп-
сигнал/габаритные огни

Сигнал поворота

Стоп-сигнал/задний

габаритный огонь

Сигнал поворота

7 109

Техническое обслуживание

5. Извлеките патрон из блок-фары,

провернув его против часовой

стрелки до совмещения выступов на

патроне с прорезями блок-фары.

6. Извлеките лампу из патрона, нажав

на нее и повернув против часовой

стрелки до совмещения выступов на

лампе с прорезями патрона.

Вытащите лампу из патрона.

7. Установите новую лампу, для чего

вдавите ее в патрон и поверните до

фиксации.

8. Установите патрон в блок-фару. Для

этого необходимо совместить выступы

на патроне с прорезями блок-фары.

Вдавите патрон в блок-фару и

поверните его против часовой стрелки.

9. Установите блок-фару в корпус

автомобиля.

Стоп-сигнал и задний габаритный
фонарь или задний габаритный
фонарь (светодиодного типа)
Если фара не работает, рекомендуем

обратиться к авторизованному дилеру

Kia для проверки системы.

Внутренняя лампа
(5-дверная модель и универсал)

1. Остановите двигатель.
2. Откройте багажник.

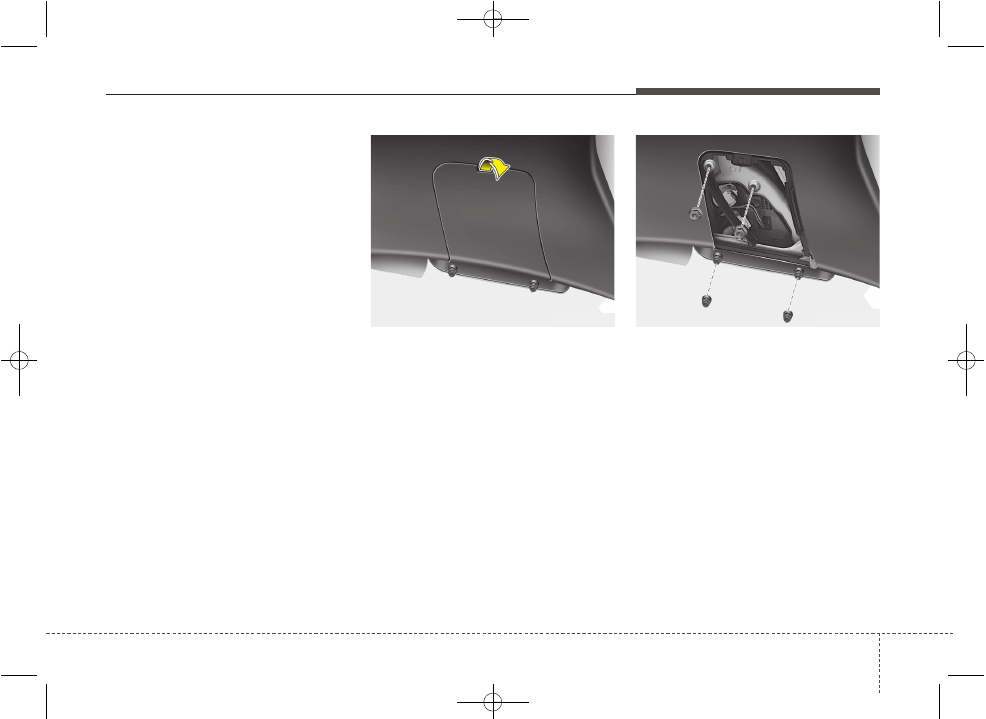

3. Извлеките сервисную крышку при

помощи отвертки с плоским

наконечником.

❈

Приведенные ниже шаги (4~6) относятся
только к 5-дверным  моделям.

4. Ослабить крепежные гайки.
5. Отсоединить разъем питания.
6. Демонтировать задний

комбинированный фонарь.

OJD072047

OJD072048
