11. Установите патрон в блок-фару.

Для этого необходимо совместить

выступы на патроне с прорезями

блок-фары. Вдавите патрон в блок-

фару и поверните его

противчасовой стрелки.

Противотуманные фары, дневные
ходовые огни (при наличии)

1. Выверните винты и потяните

брызговик вниз.

2. Протяните руку к задней части

переднего бампера.

3. Отсоедините разъем питания от

патрона.

4. Извлеките патрон из корпуса,

провернув его против часовой

стрелки до совмещения выступов на

патроне с прорезями корпуса.

5. Установите патрон в корпус. Для

этого необходимо совместить

выступы на патроне с прорезями

корпуса. Вдавите патрон в корпус и

поверните его по часовой стрелке.

6. Подсоедините разъем питания к

патрону.

OJD072050

■

Противотуманная фара

■

Противотуманная фара+DRL (ламповый тип)

■

DRL

OJD073067/OJD073068/OJD073069

7 99

Техническое обслуживание

Регулировка фар и передних

противотуманных фар

(Для европы)

Регулировка фар

Без системы AFLS
1. Установите надлежащее давление в

шинах и уберите нагрузку из

автомобиля, за исключением

водителя, запасного колеса и

инструментов.

2. Автомобиль необходимо рас

-

положить на ровной площадке.

3. Начертите на экране вертикальные и

горизонтальные линии (проходящие

через центры соответствующих фар).

4. Убедившись в исправном состоянии

фар и достаточном заряде

аккумуляторной батареи, отрегули

-

руйте фары так, чтобы область с

максимальной яркостью находилась

в месте с вертикальными линиями.

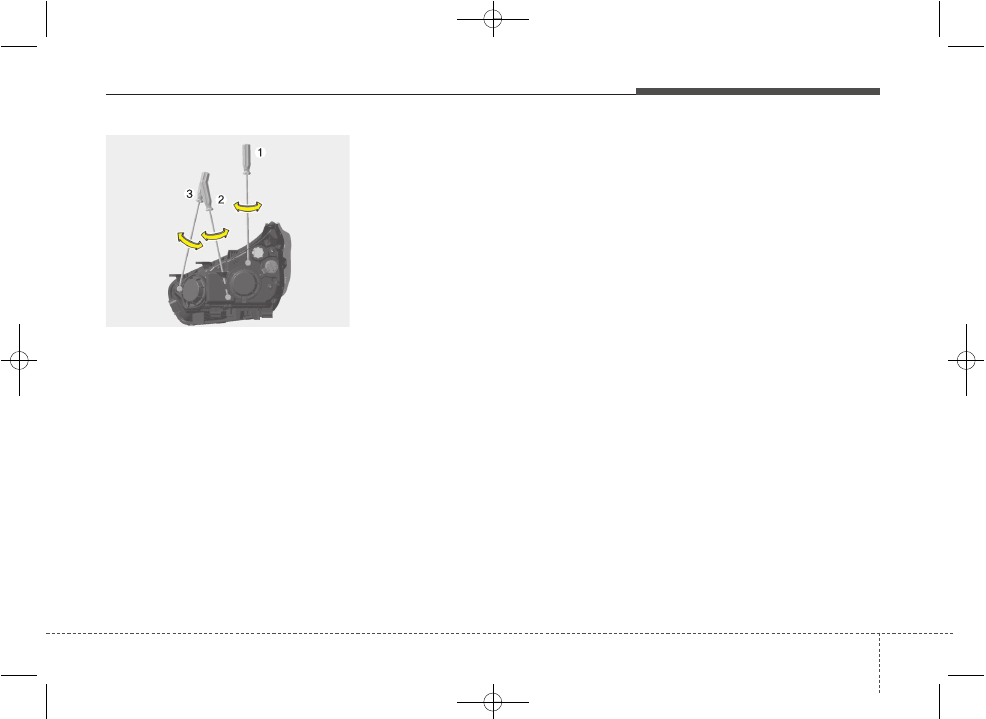

5. Чтобы изменить направление фары

ближнего света влево или вправо,

вращайте в соответствующую

сторону винт (1). Чтобы изменить

направление фары ближнего света

вверх или вниз, вращайте в

соответствующую сторону винт (2).
Чтобы изменить направление фары

дальнего света вверх или вниз,

вращайте в соответствующую

сторону винт (3).

С системой AFLS
1. Остановите двигатель
2. Переведите переключатель света фар в

положение ближнего света.

3. Установите колеса прямо с помощью

рулевого колеса.

4. Запустите двигатель.
5. Установите надлежащее давление в

шинах и уберите нагрузку из

автомобиля, за исключением водителя,

запасного колеса и инструментов.

6. Автомобиль необходимо расположить

на ровной площадке.

7. Начертите на экране вертикальные и

горизонтальные линии (проходящие

через центры соответствующих фар).

8. Убедившись в исправном состоянии

фар и достаточном заряде

аккумуляторной батареи, отрегулируйте

фары так, чтобы область с

максимальной яркостью находилась в

месте с вертикальными линиями.

9. Чтобы изменить направление фары

ближнего света влево или вправо,

вращайте в соответствующую сторону

винт (1). Чтобы изменить направление

фары ближнего света вверх или вниз,

вращайте в соответствующую сторону

винт (2). Чтобы изменить направление

фары дальнего света вверх или вниз,

вращайте в соответствующую сторону

винт (3).

OJD072027

Техническое обслуживание

100

7

Регулировка передних
противотуманных фар

Регулировка передних противо

-

туманных фар выполняется

аналогично регулировке фар

ближнего и дальнего света.
Убедившись в исправном состоянии

фар и достаточном заряде

аккумуляторной батареи, отрегули

-

руйте передние противотуманные

фары. Чтобы изменить направление

передней противотуманной фары

вверх или вниз, вращайте в

соответствующую сторону винт (1).

OJD075028

OJD075070

OJD073082

■

Tип A

■

Tип B

■

Tип C

7 101

Техническое обслуживание

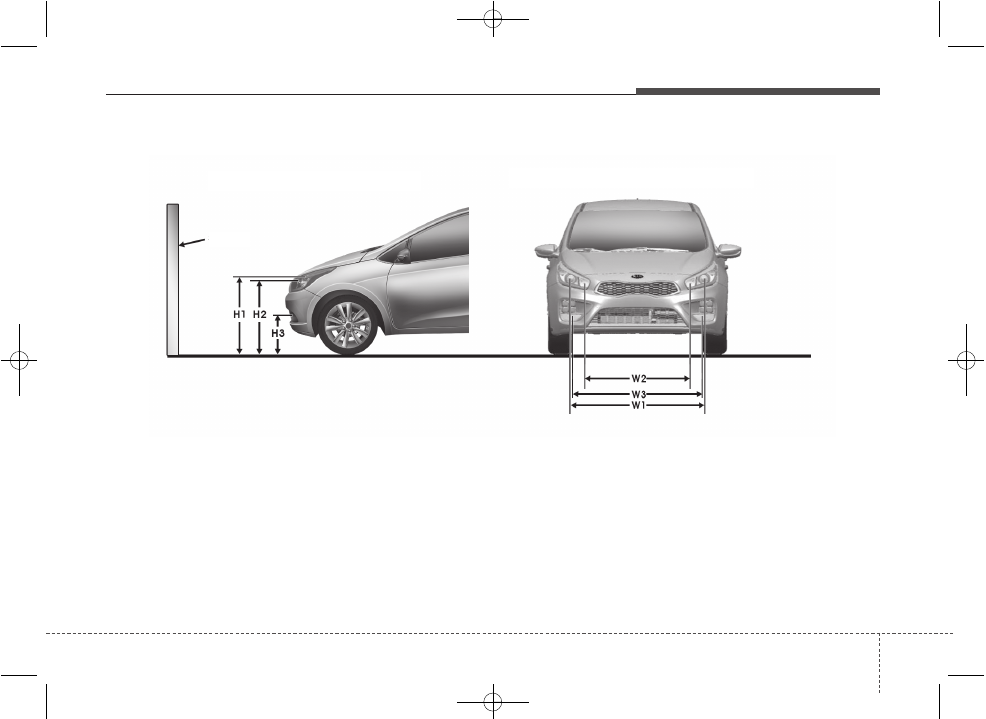

Точка регулировки

H1: Расстояние от центра лампы до земли (ближний свет)
H2: Расстояние от центра лампы до земли (дальний свет)
H3: Высота центра лампы противотуманной фары над землей
W1: Расстояние по горизонтали между центрами ламп (ближний свет)
W2: Расстояние по горизонтали между центрами ламп (дальний свет)
W3: Расстояние между центрами ламп противотуманных фар

OJD075051

Экран

<Высота над землей>

<Расстояние между лампами фар>
