Техническое обслуживание

82

7

Символ

Наименование реле

Тип

LO

РЕЛЕ ВЕНТИЛЯТОРА СИСТЕМЫ
ОХЛАЖДЕНИЯ (НИЗК.)

МИКРОРАЗЪЕМ

HI

РЕЛЕ ВЕНТИЛЯТОРА СИСТЕМЫ
ОХЛАЖДЕНИЯ (ВЫС.)

МИКРОРАЗЪЕМ

РЕЛЕ ВЕНТИЛЯТОРА

МИКРОРАЗЪЕМ

РЕЛЕ ОБОГРЕВАТЕЛЯ ЗАДНЕГО
СТЕКЛА

МИКРОРАЗЪЕМ

4 (IG2)

РЕЛЕ IG2

МИКРОРАЗЪЕМ

РЕЛЕ ПЕРЕДНЕГО
СТЕКЛООЧИСТИТЕЛЯ

МИКРОРАЗЪЕМ

3 (IG1)

РЕЛЕ IG1

МИКРОРАЗЪЕМ

1

РЕЛЕ СТАРТЕРА

МИКРОРАЗЪЕМ

2 (ACC)

РЕЛЕ ACC

МИКРОРАЗЪЕМ

GSL
PTC

HEATER

РЕЛЕ ПТК (БЕНЗИНОВЫЙ)

РАЗЪЕМ МИНИ

Номинал

предохранителя Символ

Название

предохранителя

Наименование реле

15A

F/PUMP

F/PUMP

(ТОПЛИВНЫЙ

НАСОС)

РЕЛЕ ТОПЛИВНОГО
НАСОСА

15A

3

ECU3

(ЭБУ3)

ECU

15A

HORN

(ЗВУКОВОЙ

СИГНАЛ)

Реле включения звукового
сигнала

10A

INJECTOR

INJECTOR

(ФОРСУНКА)

ФОРСУНКА, ЭБУ, РЕЛЕ
ТОПЛИВНОГО НАСОСА

10A

2

ECU2

(ЭБУ2)

ECU

20A

IGN

COIL

IGN COIL

(КАТУШКА

ЗАЖИГАНИЯ)

Катушка зажигания №1/2/3/4,
конденсатор

10A

9

SENSOR2

(ДАТЧИК2)

Блок реле и предохранителей
М/О (РЕЛЕ ВЕНТИЛЯТОРА
СИСТЕМЫ ОХЛАЖДЕНИЯ
(НИЗК.)), гидравлический
клапан управления №№ 1/2

20A

1

ECU1

(ЭБУ1)

ECU

10A

SENSOR1

(ДАТЧИК1)

Датчик кислорода (верхн./
нижн.), электромагнитный
клапана системы впуска с
изменяемой геометрией,
электромагнитный клапан
управления продувкой
адсорбера

8

7 83

Техническое обслуживание

Предохранители

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемый компонент

МУЛЬТИП
РЕДОХРА

НИТЕЛЬ

80A

1

POWER

STEERING

(УСИЛЕНИЕ

РУЛЕВОГО

УПРАВЛЕНИЯ)

Блок EPS

60A

B+1

B+1

Внутренняя панель с плавкими предохранителями, IPS1 (левая фара дальнего света,
левая фара ближнего света, передний левый указатель поворота, левый габаритный
огонь), IPS2 (стационарная лампа освещения на поворотах ЛЕВ./ПР., дневные
ходовые огни ЛЕВ./ПР.)

40A

1

ABS1

(АБС1)

Блок управления ESC, блок управления ABS

40A

2

ABS2

(АБС2)

Блок управления ESC, блок управления ABS,
многофункциональный диагностический разъем

40A

IG2

IG2

Без эл. ключа : Выключатель зажигания, РЕЛЕ СТАРТЕРА
С электронным ключом : РЕЛЕ IG2, РЕЛЕ СТАРТЕРА

60A

C/FAN

(ВЕНТИЛЯТОР

ОХЛАЖДЕНИЯ)

Реле вентилятора охлаждения

60A

B+2

B+2

Внутренняя панель с плавкими предохранителями, IPS3 (правая фара дальнего света,
правая фара ближнего света, передний правый указатель поворота, правый габаритный
огонь), IPS4 (противотуманная фара ЛЕВ./ПР., задний указатель поворота ЛЕВ./ПР.),
IPS5 (противотуманный фонарь, внутренний задний габаритный огонь)

ПРЕДОХР

АНИТЕЛЬ

40A

RR HTD

(ЗАДНИЙ

ОБОГРЕВАТЕЛЬ)

Реле заднего обогревателя, задний обогреватель

40A

IG1

IG1

Без эл. ключа : Выключатель зажигания
С электронным ключом : Реле IG1, реле ACC, внутренняя панель с плавкими предохранителями

(предохранители №№ 8/13/21/23/28/29/35/36/37/38)

50A

PTC

HEATER

ОБОГРЕВАТЕЛЬ

С ПТК

Реле ПТК (бензиновый)

Основная панель предохранителей в моторном отсеке (для бензинового двигателя T-GDI)

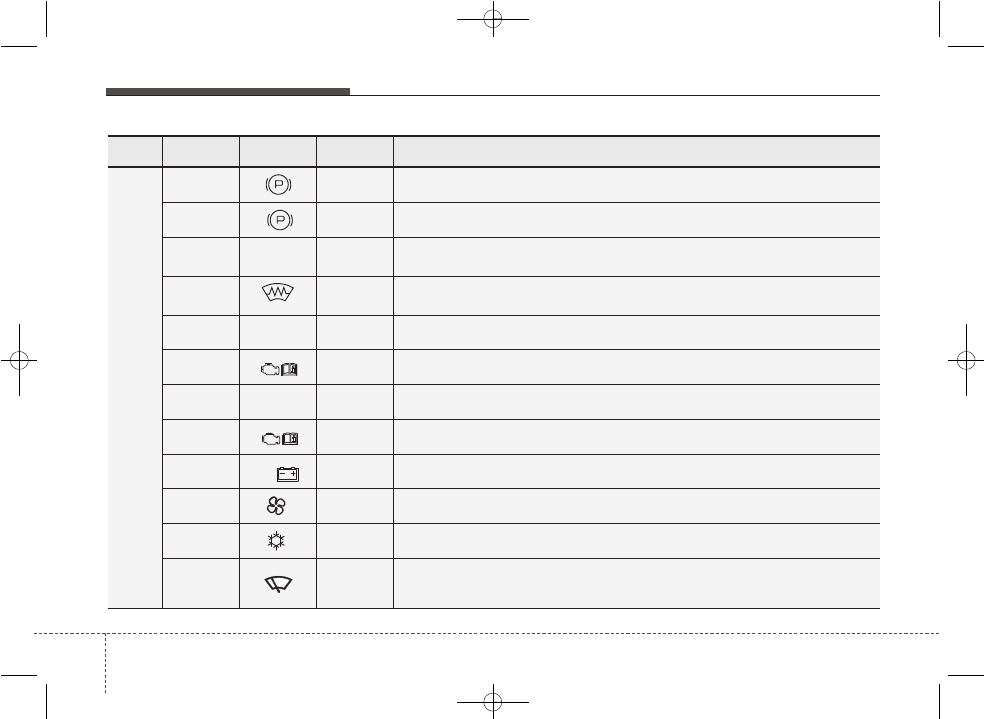

Техническое обслуживание

84

7

Предохранители

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемый компонент

ПРЕДОХР

АНИТЕЛЬ

30A

1

EPB1

Модуль электрического стояночного тормоза

30A

2

EPB2

Модуль электрического стояночного тормоза

30A

VACUUM

PUMP

VACUUM PUMP

(ВАКУУМНЫЙ

НАСОС)

ВАКУУМНЫЙ НАСОС

15A

DEICER

(АНТИОБЛЕДЕН

ИТЕЛЬ)

Блок реле ICM (реле обогревателя ветрового стекла)

15A

STOP

LAMP

STOP LAMP

(СТОП-СИГНАЛ)

ЭБУ стоп-сигнала

20A

5

TCU1

(БУТ1)

TCU

40A

DCT1

DCT1

TCU (DCT)

40A

7

EMS

Блок EMS (предохранители №№ 1/2/3/4/5/6/7/8/9)

50A

B+3

B+3

Внутренняя панель с плавкими предохранителями
(УЗО, предохранители №№ 6/19/20/17/32/26/25)

50A

BLOWER

(ВЕНТИЛЯТОР)

РЕЛЕ ВЕНТИЛЯТОРА

10A

A/CON

(КОНДИЦИОНЕР)

Блок управления кондиционером

10A

WIPER FRT

(ОЧИСТИТЕЛЬ

ВЕТРОВОГО

СТЕКЛА)

ECU, датчик дождя

7 85

Техническое обслуживание

Предохранители

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемый компонент

ПРЕДОХР

АНИТЕЛЬ

10A

B/UP

LAMP

B/UP LP

(ФОНАРЬ

ЗАДНЕГО ХОДА)

МКП : Выключатель задней фары, АКП : Переключатель диапазонов АКП, TCU

15A

4

ECU4

(ЭБУ4)

Блок управления эл. ключа, модуль иммобилайзера, ECU

10A

3

ABS3

(АБС3)

Блок управления ESC, блок управления ABS, датчик рысканья, HAC, реле ESS

15A

6

TCU2

(БУТ2)

Датчик положения селектора, TCU, выключатель сигнала торможения
