Техническое обслуживание

78

7

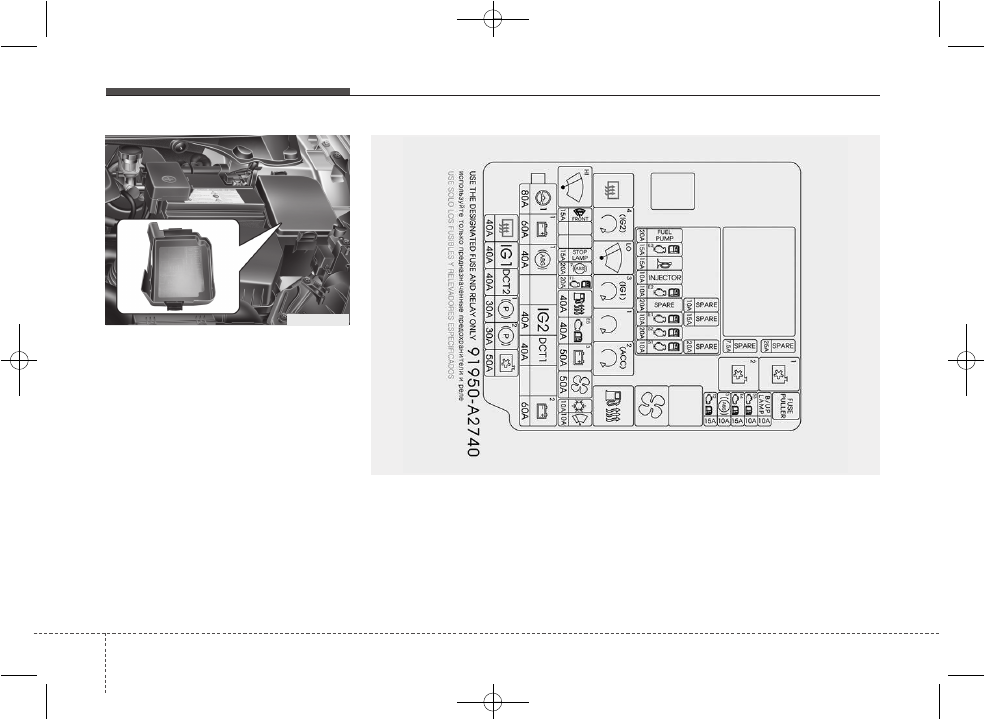

Панель предохранителей в
моторном отсеке
(для дизельного двигателя)

✽

✽

К СВЕДЕНИЮ

Наклейка панели предохранителей/
реле может не соответствовать
установленным компонентам.

OGD071023

OJD075103L

7 79

Техническое обслуживание

Предохранители

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемый компонент

МУЛЬТИП
РЕДОХРА

НИТЕЛЬ

80A

1

POWER

STEERING

(УСИЛЕНИЕ

РУЛЕВОГО

УПРАВЛЕНИЯ)

Блок EPS

60A

B+1

B+1

Внутренняя панель с плавкими предохранителями, IPS1 (левая фара дальнего света,
левая фара ближнего света, передний левый указатель поворота, левый габаритный
огонь), IPS2 (стационарная лампа освещения на поворотах ЛЕВ./ПР., дневные
ходовые огни ЛЕВ./ПР.)

40A

1

ABS1

(АБС1)

Блок управления ESC, блок управления ABS

40A

2

ABS2

(АБС2)

Блок управления ESC, блок управления ABS,
многофункциональный диагностический разъем

40A

IG2

IG2

Без эл. ключа : Выключатель зажигания, РЕЛЕ СТАРТЕРА
С электронным ключом : РЕЛЕ IG2, РЕЛЕ СТАРТЕРА

60A

PTC

HEATER

ОБОГРЕВАТЕЛЬ

С ПТК

Реле ПТК (бензиновый)

60A

B+2

B+2

Внутренняя панель с плавкими предохранителями, IPS3 (правая фара дальнего света,
правая фара ближнего света, передний правый указатель поворота, правый габаритный
огонь), IPS4 (противотуманная фара ЛЕВ./ПР., задний указатель поворота ЛЕВ./ПР.),
IPS5 (противотуманный фонарь, внутренний задний габаритный огонь)

ПРЕДОХР

АНИТЕЛЬ

40A

RR HTD

(ЗАДНИЙ

ОБОГРЕВАТЕЛЬ)

Реле заднего обогревателя, задний обогреватель

40A

IG1

IG1

Без эл. ключа : Выключатель зажигания
С электронным ключом : Реле IG1, реле ACC, внутренняя панель с плавкими предохранителями

(предохранители №№ 8/13/21/23/28/29/35/36/37/38)

40A

DCT2

DCT2

TCU (DCT)

Основная панель предохранителей в моторном отсеке (для бензиновых двигателей MPI, GDI)

Техническое обслуживание

80

7

Предохранители

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемый компонент

ПРЕДОХР

АНИТЕЛЬ

30A

1

EPB1

Модуль электрического стояночного тормоза

30A

2

EPB2

Модуль электрического стояночного тормоза

40A

C/FAN

(ВЕНТИЛЯТОР

ОХЛАЖДЕНИЯ)

Реле вентилятора охлаждения (низк.), реле вентилятора охлаждения (выс.)

15A

DEICER

(АНТИОБЛЕДЕН

ИТЕЛЬ)

Блок реле ICM (реле обогревателя ветрового стекла)

15A

STOP

LAMP

STOP LAMP

(СТОП-СИГНАЛ)

ЭБУ стоп-сигнала

20A

5

TCU1

(БУТ1)

TCU

40A

DCT1

DCT1

TCU (DCT)

40A

7

EMS

Блок EMS (предохранители №№ 1/2/3/4/5/6/7/8/9)

50A

B+3

B+3

Внутренняя панель с плавкими предохранителями
(УЗО, предохранители №№ 6/19/20/17/32/26/25)

50A

BLOWER

(ВЕНТИЛЯТОР)

РЕЛЕ ВЕНТИЛЯТОРА

10A

A/CON

(КОНДИЦИОНЕР)

Блок управления кондиционером

10A

WIPER FRT

(ОЧИСТИТЕЛЬ

ВЕТРОВОГО

СТЕКЛА)

ECU, датчик дождя

7 81

Техническое обслуживание

Предохранители

Номинал

предохранителя

Символ

Название

предохранителя

Защищаемый компонент

ПРЕДОХР

АНИТЕЛЬ

10A

B/UP

LAMP

B/UP LP

(ФОНАРЬ

ЗАДНЕГО ХОДА)

МКП : Выключатель задней фары, АКП : Переключатель диапазонов АКП, TCU

15A

4

ECU4

(ЭБУ4)

Блок управления эл. ключа, модуль иммобилайзера, ECU

10A

3

ABS3

(АБС3)

Блок управления ESC, блок управления ABS, датчик рысканья, HAC, реле ESS

15A

6

TCU2

(БУТ2)

Датчик положения селектора, TCU, выключатель сигнала торможения
