Система зарядки

125

. Проверка отрицательного вентиля.

а) Подсоедините положительный

пробник омметра к отрицательному

выводу выпрямительного блока, а

отрицательный пробник последова­

тельно подсоедините к каждому из

трех остальных выводов. Убедитесь

в наличии проводимости при всех

трех измерениях.

б) Поменяйте полярность пробни­

ков тестера и повторите процедуру

пункта а). Убедитесь в отсутствии

проводимости при всех трех изме­

рениях.

Если условия не выполняются, то

замените блок выпрямителей.

Проверка подшипников

1. Проверка переднего подшипника.

Проверьте, чтобы ход переднего

подшипника был плавным, без заеда­

ний.

2. При необходимости замените под­

шипник.

а) Отверните 4 винта и снимите

держатель подшипника.

в) При помощи специального пуан­

сона и пресса запрессуйте новый

передний подшипник в крышку ге­

нератора со стороны привода.

Сборка генератора

1. Установите корпус выпрямительно­

го блока на шкив.

г) Установите держатель подшипника

и заверните 4 винта его крепления.

2. Установите ротор в крышку генера­

тора со стороны привода.

3. Проверка заднего подшипника.

Проверьте, чтобы ход заднего под­

шипника был плавным, без заеданий.

4. При необходимости замените зад­

ний подшипник.

а) При помощи съемника снимите

внешнюю крышку подшипника и

задний подшипник.

Примечание: будьте осторожны,

чтобы не повредить ротор.

3. Установите корпус выпрямительно­

го блока.

а) Установите шайбу на корпус вы­

прямительного блока.

б) С помощью подходящей торце­

вой головки и пресса установите

корпус выпрямительного блока.

б) Снимите внутреннюю крышку

подшипника.

в) Установите внутреннюю крышку

подшипника на ротор.

б) При помощи пресса и торцевой

головки подходящего размера вы¬

прессуйте передний подшипник.

г) При помощи пресса и оправки ус­

тановите новый задний подшипник

на вал ротора.

в) Установите зажим проводки. За­

крепите корпус четырьмя гайками.

д) Установите внешнюю крышку

подшипника.

126

Система зарядки

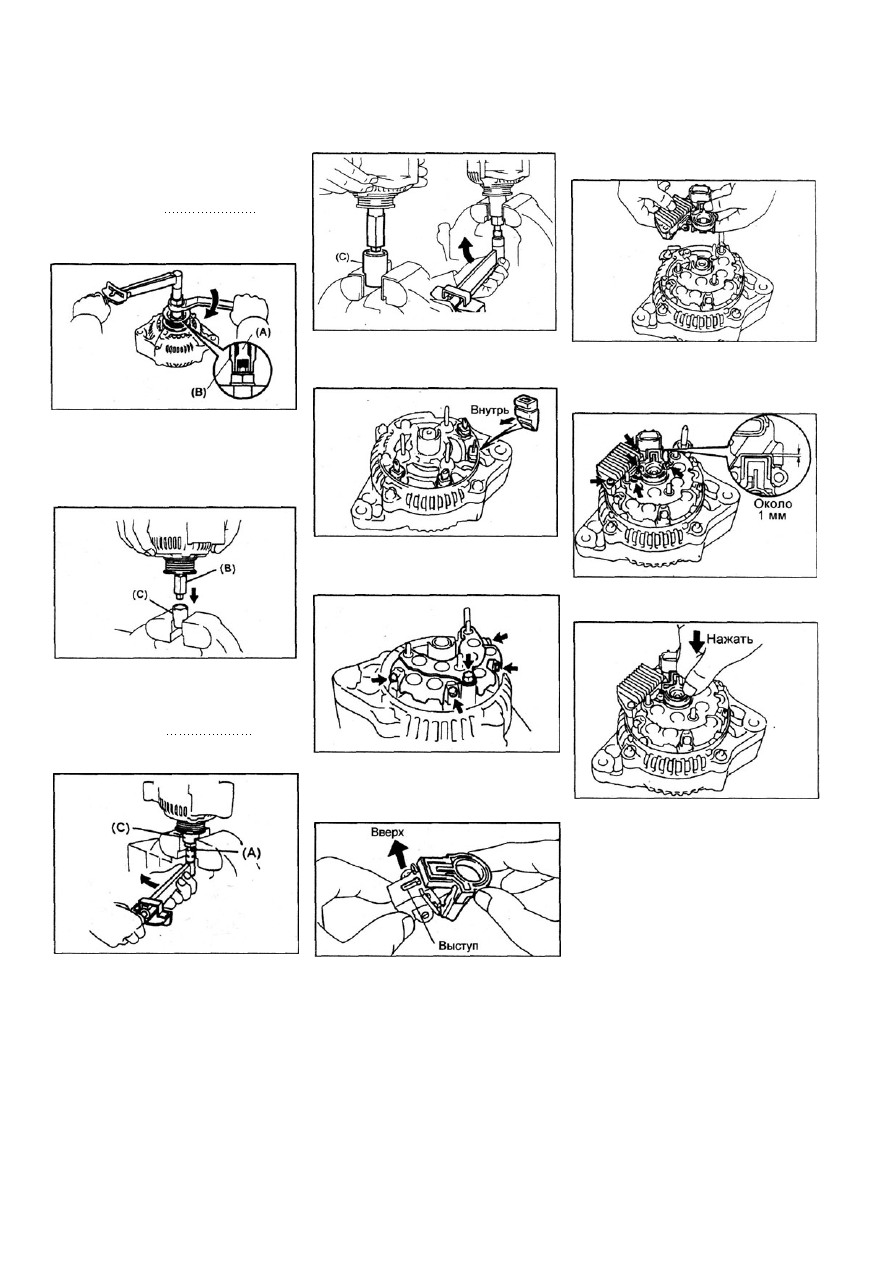

4. Установите шкив.

а) Установите шкив на носок вала

ротора и затяните от руки гайку

крепления шкива.

б) Удерживая спецприспособление

(А) динамометрическим ключом, за­

тяните спецприспособление (В).

Момент затяжки 39 Н•м

в) Проверьте, чтобы спецприспо­

собление (А) было надежно зафик­

сировано на валу ротора.

г) Зажмите спецприспособление (С)

в тисках.

д) Вставьте спецприспособление

(В) в спецприспособление (С) и ус­

тановите гайку шкива в спецприспо­

собление (С).

е) Для затяжки гайки крепления

шкива необходимо повернуть спец-

приспособление (А) по часовой

стрелке.

Момент затяжки 110 Н•м

ж) Снимите генератор со спецпри­

способления (С).

з) Отверните спецприспособление

(В) и снимите спецприспособления

(А) и (В).

5. Установите выпрямительный блок.

а) Установите 4 изолятора на выво­

ды проводов.

в) Установите выпрямительный

блок и заверните винты его крепле­

ния.

6. Установите регулятор напряжения

и щеткодержатель.

а) Установите крышку щеткодержа­

теля на щеткодержатель.

б) Установите регулятор напряже­

ния и щеткодержатель в горизон­

тальном положении на корпус вы­

прямительного блока, как показано

на рисунке.

в) Затяните пять винтов крепления

щеткодержателя так, чтобы зазор ме­

жду щеткодержателем и регулятором

составил приблизительно 1 мм.

г) Отрегулируйте положение крыш­

ки щеткодержателя.

7. Установите крышку генератора со

стороны выпрямительного блока.

а) Установите крышку генератора и

заверните три гайки и болт ее креп­

ления.

б) Установите вывод, завернув гай­

ку его крепления.

в) Установите изолятор вывода и

закрепите его с помощью гайки.

8. Проверьте, что ротор вращается

плавно, без заеданий.
