218

Электрооборудование кузова

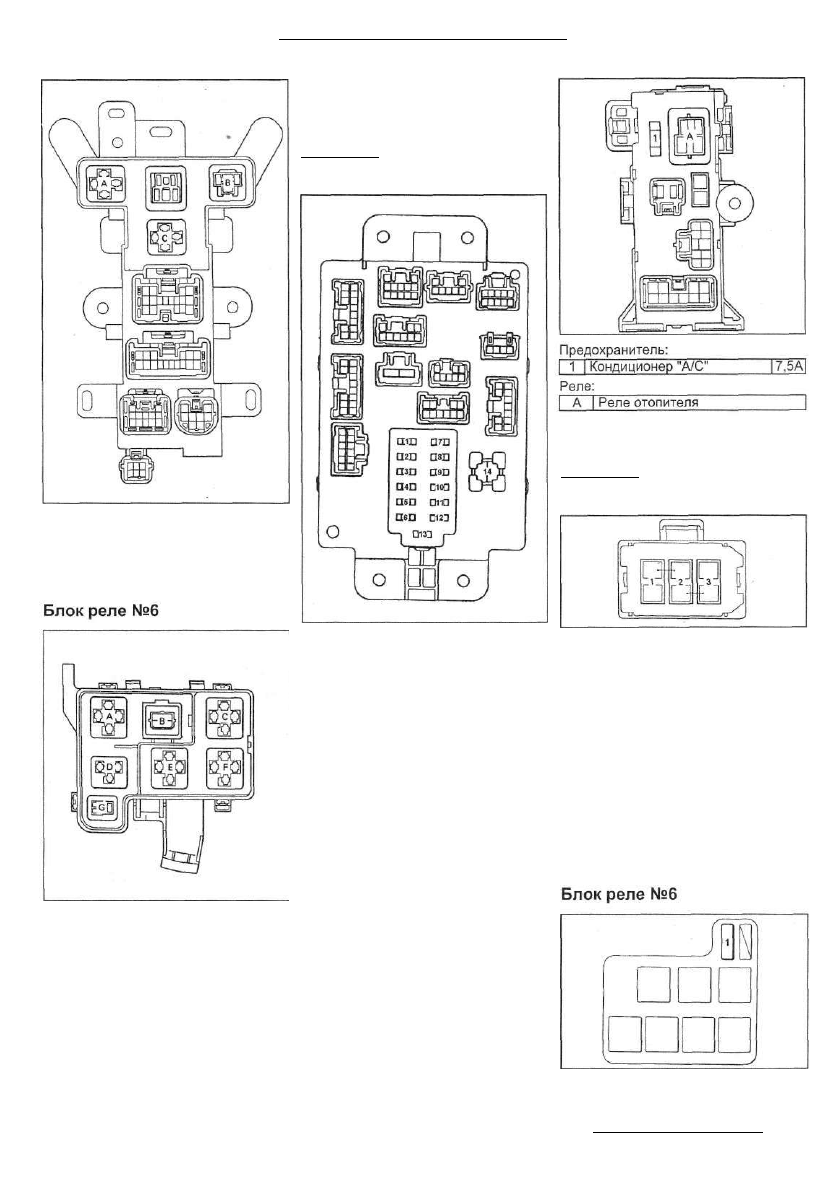

Блок реле №5

Расположение

предохранителей

(модификации)

Блок предохранителей

Примечание: блок предохранителей

расположен на распределительной

коробке №1.

Блок реле №4

А

В

С

Реле размыкания цепи

Реле-прерыватель указателей

поворота

Реле задних противотуманных

фонарей(модели для Европы)

Предохранители:

на средние значения силы тока:

14  "PWR" центральный замок,

электропривод люка, электро­

привод стеклоподъемников

ЗОА

А

В
С

D

Е
F

G

Главное реле системы впрыска
Реле переключения света фар
Реле электромагнитной муфты
компрессора кондиционера
Реле электровентилятора №1
Реле электровентилятора №3
Реле электровентилятора №2
Реле звукового сигнала

на малые значения силы тока:

1

2

3

4

5

6

7

8

9

10

11

12

13

"PWR OUTLET" отбор

мощности для подключения

внешних устройств

"CIG" прикуриватель, аудио­

система, элетропривод ре­

гулировки внешних зеркал
"SRS-ACC" система SRS

"WIPER" стеклоочистители и

смыватели, смыватель фар

"ECU-IG" блок управления

АКПП, система впрыска

"TURN&GAUGE" приборы

и индикаторы, указатели по­

ворота, система освещения

в дневное время
"STOP" стоп-сигналы

"TAIL" габариты, фонари

заднего хода, корректор фар,

"MIR-HTR" обогреватели

внешних зеркал

"SRS-B" индикатор

системы SRS

"HORN" звуковой сигнал

"DEFOG" обогреватель

стекла двери задка

"АМ1" (на предохранители

PWR OUTLET, SRS-ACC,

CIG, WIPER, ECU-IG,

TURN&GAUGE)

15A

15A

10A

20A

10A

10A

10A

15A

10A

10A

10A

20A

10A

Блок плавких вставок

(модели с левым рулем)

Примечание: блок плавких вставок]

расположен рядом с аккумуляторной]

батареей.

1

2

3

"MAIN" главная плавкая

вставка (на предохранители

"RADIO", "HAZ", "DOME",

ALT-S", "SEAT-HTR", "IGN",

"MAIN№1", "AM2", "EFI")
"ALT" генератор (на предо­

хранители "HTR", "WIPER",

"H-LP CLN", "RDI FAN",

"CDS FAN", PWR OUTLET",

"PWR", "CIG", "SRS-ACC",

"ABS", "ECU-IG", "DEFOG",

"TURN&GAUGE", "TAIL",

"STOP", "HORN", "MIR-HTR",

"SRS-B", "AMI")
"HTR"

кондиционер и отопитель

(предохранитель А/С)

80А

100А

50А

Предохранитель

(модели с левым рулем):

"SEAT-HTR" обогреватель

передних сидений

10А

Электрооборудование кузова

219

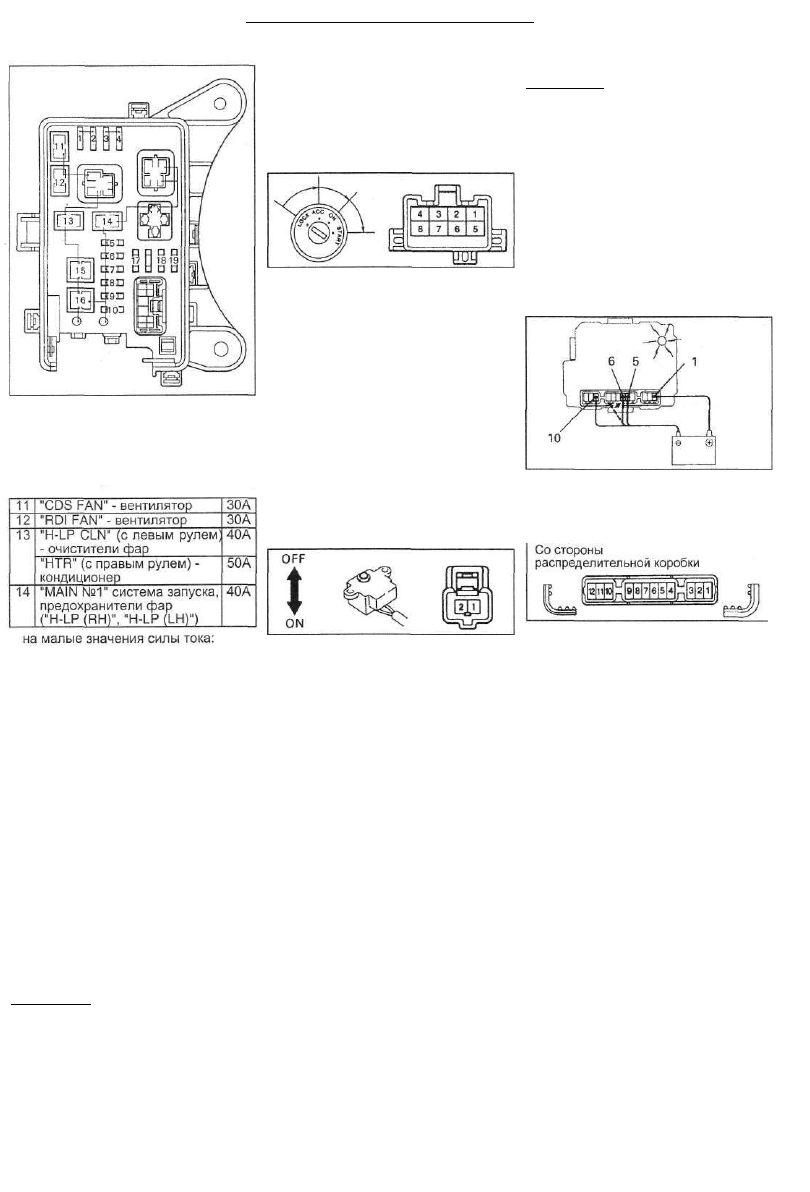

Блок реле №2

Предохранители:

на большие значения силы тока:

15

16

"ABS"

Генератор "ALT"

(с правым рулем)

50А

100А

на средние значения силы тока:

1

2

3

4

5

6

7

8

9

10

17

18

19

'Левая фара - ближний свет

"HEAD LH-L"

'Правая фара - ближний

свет "HEAD RH-L"

'Левая фара - дальний

свет "HEAD LH-H"

"Левая фара - "HEAD LH"

'Правая фара - дальний

свет "HEAD RH-H"
"Правая фара - "HEAD RH"

"ALT-S" система зарядки

"RADIO" Аудиосистема

Аварийная

сигнализация "HAZ"

Система впрыска "EFI"

"DOME" салон (освещение,

часы, приборы и индикаторы)
"IGN" система зарядки

"АМ2" система впрыска,

система SRS, система за­

пуска, индикатор разрада

аккумуляторной батареи

Запасной

Запасной

10А

10А

10А

15А

10А

15А

5А

15А

10А

15А

10А

20А

20А

15А

10А

Замок зажигания и

система предупреждения

о забытом ключе в замке

Проверка замка зажигания

1. Проверьте проводимость между

клеммами разъема замка зажигания

по таблице.

Положение

переключателя
LOCK

АСС

ON

START

Клеммы

-

2-3

2-3-4

6-7

1-2-4

6-7-8

Проводи­

мость

Нет

есть

есть

есть

Проверка интегрированного

реле (модели до 1997)

Примечание: интегрированное реле

расположено в распределительной ко­

робке №1.

1. Проверка работы системы преду­

преждения о забытом ключе в замке

зажигания.

а) Подсоедините положительный вы­

вод (+) аккумуляторной батареи к

клемме 1, а отрицательный вывод (-)

- к клеммам 5 и 10.

б) Проверьте, что зуммер включает­

ся, когда отрицательный провод (-)

от аккумуляторной батареи подсое­

диняется к клемме 6.

в) Если работа системы отличается

от описания, замените интегриро­

ванное реле.

2. Если проводимость отличается от

описания, то замените замок зажига­

ния.

Проверка выключателя

системы предупреждения

1. Проверьте наличие проводимости

между клеммами 1 и 2 разъема, когда

дртчик в положении "ON" (ключ встав­

лен).

2. Проверка цепи реле,

а) Снимите реле с распределитель­

ной коробки №1 и проверьте разъе­

мы со стороны коробки по таблице.

2. Проверьте отсутствие проводимо­

сти между клеммами 1 и 2 разъема,

когда датчик в положении OFF" (ключ

вынут).

3. Если проводимость отличается от

описания, то замените выключатель.

б) Если параметры цепи соответст­

вуют описанию, то попробуйте за­

менить реле.

в) Если параметры цепи не соответ­

ствуют описанию, то проверьте це­

пи, подсоединенные к другим ком­

понентам системы.

Таблица проверки цепи интегрированного реле (модели выпуска до 1997).

Примечание: * - с системой освещения

в дневное время; " - без системы ос­

вещения в дневное время.

Клеммы

4 - "земля"

4 - "земля"

5 - "земля"

5 - "земля"

6 - "земля"

6 - "земля"

10 - "земля'

1 - "земля"

2 - "земля"

7 - "земля"

7 - "земля"

11 - "земля'

11 - "земля'

12 - "земля'

12 - "земля'

Условия проверки

Концевой выключатель на двери пассажи­

ра в положении "OFF"

Концевой выключатель на двери пассажи­

ра в положении "ON"

Датчик в положении "OFF"

Датчик в положении "ON"

Концевой выключатель на двери водителя

в положении "OFF"

Концевой выключатель на двери водителя

в положении "ON"
Постоянно

Постоянно

Постоянно

Замок зажигания в положении "LOCK" или

"АСС"
Замок зажигания в положении "ON"

Замок зажигания в положении "LOCK"

Замок зажигания в положении "ON" или

"АСС"
Выключатель управпения освещением-в

положении "OFF"

Выключатель управления освещением в

положении "TAIL" ипи "HEAD"

Результат
Нет проводимости

Проводимость есть

Нет проводимости

Проводимость есть

Нет проводимости

Проводимость есть

Проводимость есть

Напряжение аккумуля­

торной батареи

Напряжение аккумуля­

торной батареи

Нет напряжения

Напряжение аккумуля­

торной батареи

Нет напряжения

Напряжение аккумуля­

торной батареи

Нет напряжения

Напряжение аккумуля­

торной батареи

220

Электрооборудование кузова

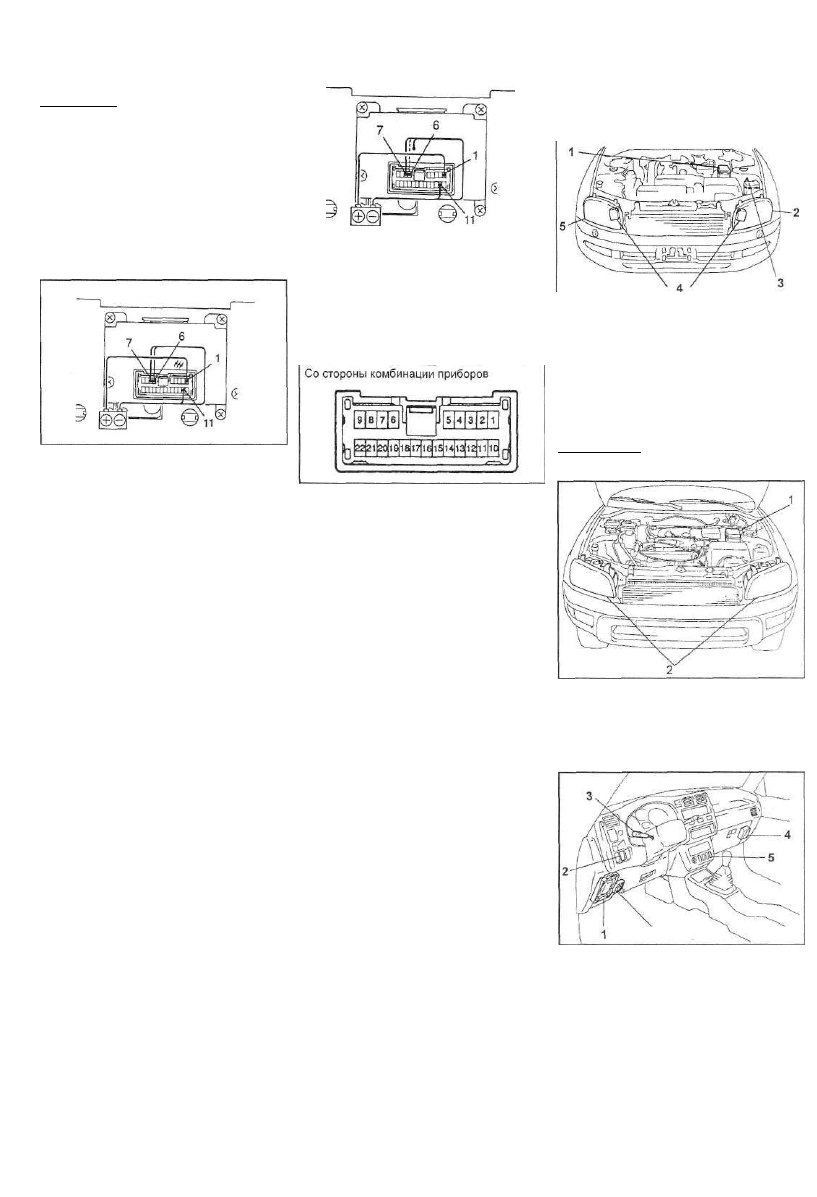

Проверка интегрированного

реле (модели с 1997)

Примечание: интегрированное реле

расположено в комбинации приборов.

1. Проверка работы системы преду­

преждения о забытом ключе" в замке

зажигания.

а) Подсоедините положительный (+)

провод аккумуляторной батареи к

клемме 1 разъема.

б) Подсоедините отрицательный (-)

провод аккумуляторной батареи к

клеммам 6, 7 и 11 разъема.

в) Убедитесь, что зуммер включился

(издает звук).

клеммы 6 разъема.

з) Убедитесь, что зуммер выключен,

и) Если работа системы отличается

от описания, то замените реле.

2. Проверка цепи интегрированного

реле,

а) Снимите реле с комбинации при­

боров и проверьте разъемы со сторо­

ны комбинации приборов по таблице.

г) Отсоедините отрицательный (-)

провод аккумуляторной батареи от

клеммы 7.

д) Убедитесь, что зуммер выклю­

чился (перестал издавать звук).

е) Подсоедините отрицательный (-)

провод аккумуляторной батареи к

кпемме 7 разъема.

ж) Отсоедините отрицательный (-)

провод аккумуляторной батареи от

б) Если параметры цепи соответст­

вуют описанию, то попробуйте за­

менить реле.

в) Если параметры цепи не соответ­

ствуют описанию, то проверьте це­

пи, подсоединенные к другим ком­

понентам системы.

Таблица проверки цепи интегрированного реле (модели выпуска с 1997).

Клеммы

1 - "земля"

1 - "земля"

2 - "земля"

2 - "земля"

5 - "земля"

5 - "земля"

6 - "земля"

6 - "земля"

7 - "земля"

7 - "земля"

8 - "земля"

8 - "земля"

9 - "земля"

9 - "земля"

3 - "земля"

11 - "земля"

13 - "земля"

18 - "земля"

18-"земля"

Условия проверки

Кроме случая, когда концевой выключатель

на двери водителя в положении "OFF"

Кроме случая, когда концевой выключатель

на двери водителя в положении "ON"

Выключатель управления освещением

в положении "OFF"

Выключатель управления освещением

в положении "TAIL" или "HEAD"

Датчик преднатяжителя ремня безопасности

в положении "OFF"

Датчик преднатяжителя ремня безопасности

в положении "ON"

Концевой выключатель на двери водителя

в положении "OFF"

Концевой выключатель на двери водителя

в положении "ON"

Выкпючатель системы предупреждения

0 забытом ключе в замке зажигания

в положении "OFF"

Выключатель системы предупреждения

0 забытом ключе в замке зажигания

в положении "ON"

Замок зажигания в положении "ON" и рычаг

селектора АКПП в положениях "D", "2", "L"

Замок зажигания в положении "ON" и рычаг

селектора АКПП в положениях "Р", "N"

Концевой выключатель на двери пассажира в

положении "OFF"

Концевой выключатель на двери пассажира в

положении "ON"
Постоянно

Постоянно

Постоянно

Кроме случая, когда концевые выключатели на

дверях водителя и пассажира в положении "OFF'

Кроме случая, когда концевые выключатели на

дверях водителя и пассажира в положении "ON"

Результат

Нет проводимости

Проводимость

Нет проводимости

Проводимость

Нет проводимости

Проводимость

Нет проводимости

Проводимость

Нет проводимости

Проводимость

Нет проводимости

Проводимость

Нет проводимости

Проводимость

Проводимость

Проводимость

Проводимость

Нет проводимости

Проводимость

Система передних фар

и задних фонарей

Расположение компонентов

Моторный отсек (модели до 1997 го­

да): 1 - блок реле №2 (предохрани­

тели ••*HEAD LH-L", "*HEAD RH L",

"*HEAD LH-H", "*HEAD RH-H", "HEAD

LH", "HEAD RH", реле управления

передними фарами, 2 - передняя фа­

ра и передний габаритный фонарь,

3 - блок реле №6, 4 - привод коррек­

тора положения фары, 5 - передняя

фара и габаритный фонарь.

Примечание: * - модели с системой

освещения в дневное время.

Моторный отсек (модели с 1997 го­

да): 1 - блок реле №2 (предохра­

нители "HEAD LH", "HEAD RH",

"MAIN №1", "DOME", реле управле­

ния передними фарами), 2 - перед­

ние фары.

Приборная панель (модели до 1997

года): 1 - распределительная короб­

ка №1 (реле управления задними

фонарями, интегрированное реле),

2 - рычаг управления системы кор­

рекции света фар (для моделей с

левым рулем), 3 - комбинированный

переключатель (выключатель осве­

щения и переключатель света фар),

4 - реле системы освещения в днев­

ное время, 5 - переключатель систе­

мы коррекции положения фар (для

моделей с правым рулем),

6 - блок предохранителей (предохра­

нители "GAUGE", "TAIL", "PANEL")

Электрооборудование кузова

221

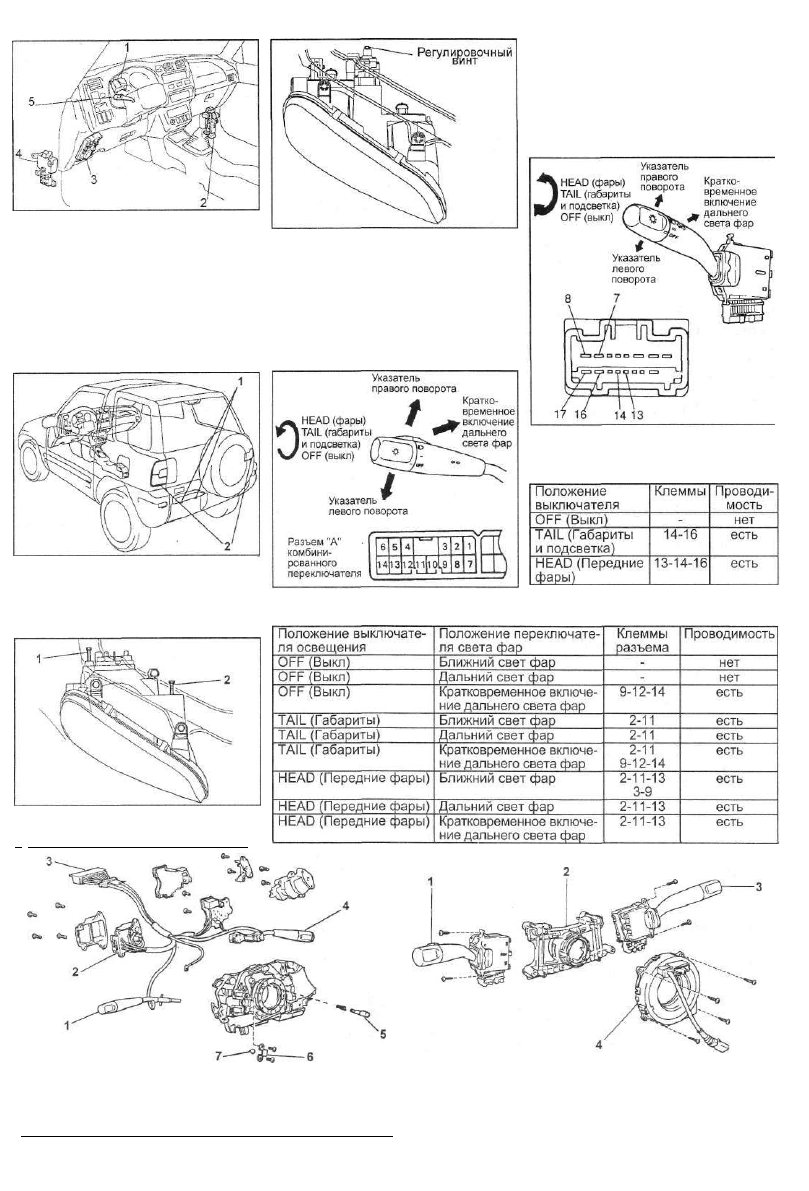

Приборная панель (модели с 1997

года): 1 - комбинация приборов

(интегрированное реле), 2 - блок ре­

ле №4 (для модификаций реле №3 и

4 системы освещения), 3 - распре­

делительная коробка №1 (предох­

ранители "CIG&RAD", "GAUGE",

"TAIL"), 4 - блок реле №5 (реле зад­

них фонарей), 5 - комбинированный

переключатель (выключатель осве­

щения и переключатель света фар).

Кузов. 1 - подсветка номерного зна­

ка, 2 - задние фонари.

Регулировка положения фар

(корректор положения фар)

Модели выпуска до 1997 года.

1 - в вертикальном направлении,

2 - в горизонтальном направлении

а) Проверьте проводимость между

клеммами разъема по таблице.

б) Если проводимость отличается от

указанной в таблице, то замените

переключатель.

2. Проверка выключателя освещения

и переключателя света фар (модели

выпуска с 1997 года).

Модели выпуска с 1997 года. Рас­

положение винта для регулировки

в вертикальном направлении.

Проверка комбинированного

переключателя

1. Проверка выключателя освещения

и перекпючателя света фар (модели

выпуска до 1997 года).

а) Проверка выключателя освеще­

ния. Проверьте проводимость меж­

ду клеммами разъема по таблице.

Таблица проверки выключателя освещения и переключателя света фар

(модели выпуска до 1997 года). ^

Комбинированный переключатель (модели до 1997).

1- выключатель освещения, 2 - переключатель света

фар и указателей поворота, 3 - разъем, 4 - выключа­

тель стеклоочистителей и омывателей, 5 - контакт зву-

кового сигнала, 6 -держатель шарика, 7 - шарик.

Комбинированный переключатель (модели с 1997).

1 - выключатель освещения, 2 - корпус выключателя,

3 - выключатель стеклоочистителя и омывателя,

4 - спиральный провод (часовая пружина)
