Таврия Нова / Славута. СЦЕПЛЕНИЕ

Особенности конструкции

На автомобили семейства «Таврия»/«Таврия Нова»/ Славута устанавливают сухое однодисковое сцепление с упругим ведомым диском, оснащенным гасителем крутильных колебаний, с диафрагменной нажимной пружиной. Привод управления сцеплением механический тросовый.

Сцепление состоит из двух основных частей - нажимного диска 5 (рис. 6.1) с нажимной пружиной в сборе и ведомого диска 4.

Педаль б сцепления установлена

на одной оси 10 с педалью тормоза в специальном

кронштейне на двух пластмассовых втулках 11. Для поперечной фиксации педали применяют пружинные фиксаторы 15, а для ограничения хода педали в верхнем положении -упор 9. Конец троса 19 сцепления соединен с педалью пальцем, закрепленным шплинтом 14. Другой конец троса, соединенный с рычагом 20 вилки 25 выключения сцепления, снабжен резьбовым регулировочным наконечником.

Для защиты от попадания грязи и пыли внутрь оболочки троса на наконечник надет резиновый чехол 18.

Уход за приводом выключения сцепления заключается 8 проверке его крепления, четкости и надежности в работе и при необходимости регулировке.

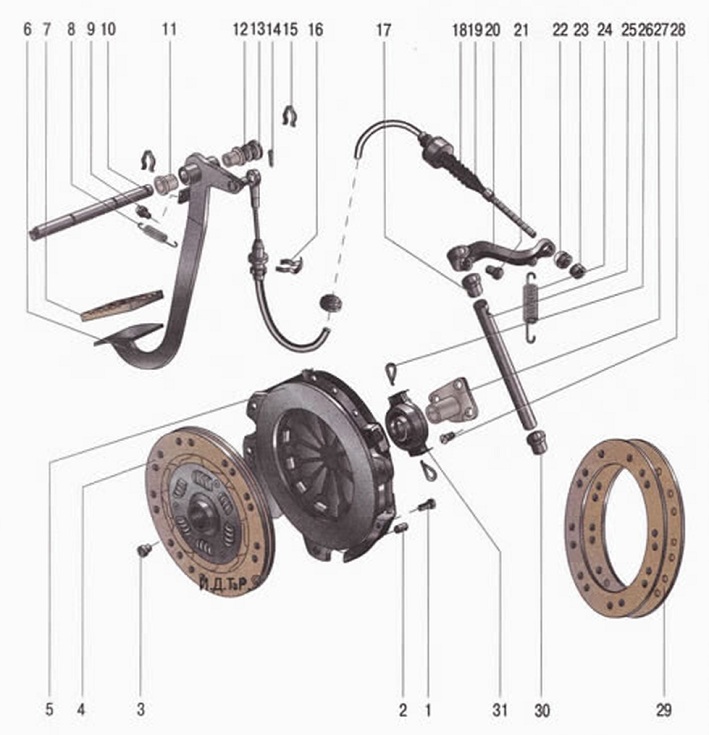

Рис. 6.1. Сцепление: 1 - болт крепления кожуха нажимного диска; 2 - установочный штифт кожуха нажимного диска: 3 - заклепка; 4 - ведомый диск; 5 - нажимной диск в сборе с кожухом; 6 - педаль сцепления; 7 - накладка подали; 8 - пружина; 9 - упор педали сцепления; 10 - ось; 11 - втулка; 12 - пружинная шайба; 13 - упорная шайба фиксатора; 14 - шплинт; 15 - фиксатор оси педалей; 16 - скоба: 17 - втулка; 18 - чехол троса; 19 - трос; 20 - рычаг привода вилки выключения сцепления; 21 - стопор: 22 - гайка: 23 - контргайка; 24 - пружина: 25 - вилка выключения сцепления; 26 - соединительное звено: 27 - направляющая втулка подшипника выключения сцепления; 28 винт; 29 - фрикционная накладка; 30 - втулка; 31 - подшипник выключения сцепления

Возможные неисправности сцепления, их причины и способы устранения

Причина неисправности	Способ устранения
Неполное выключение сцепления (сцепление «ведет»)
Коробление ведомого диска (торцовое биение более 0,5 мм)	Выправьте диск или замените новым
Неровности на поверхностях фрикционных накладок ведомого диска	Замените накладки или ведомый диск в сборе
Ослабление заклепок или поломка фрикционных накладок ведомого диска	Замените накладки, проверьте торцовое биение диска
Заедание ступицы ведомого диска на шлицах первичного вала коробки передач	Очистите шлицы, покройте смазкой ЛСЦ-15. Если причина заедания - смятие или износ шлицев, то замените первичный вал или ведомый диск
Воздух в системе гидропривода	Прокачайте систему
Утечка жидкости из системы гидропривода через соединения или поврежденные трубопроводы	Подтяните соединения, замените поврежденные детали, прокачайте систему гидропривода
Утечка жидкости из главного цилиндра или рабочего цилиндра привода сцепления	Замените главный или рабочий цилиндр
Ослабление заклепок крепления нажимной пружины	Замените кожух сцепления с нажимным диском в сборе
Перекос или коробление нажимного диска	То же
Неполное включение сцепления (сцепление «буксует»)
Повышенный износ или пригорание фрикционных накладок ведомого диска	Замените фрикционные накладки или ведомый диск в сборе
Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска	Тщательно промойте уайт-спиритом замасленные поверхности, устраните причины замасливания дисков
Повреждение или заедание привода сцепления	Устраните неисправности, вызывающие заедание
Рывки при работе сцепления
Заедание ступицы ведомого диска на шлицах первичного вала	Очистите шлицы, смажьте смазкой ЛСЦ-15. Если причина заедания - смятие или износ шлицев, то при необходимости замените первичный вал или ведомый диск
Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска	Тщательно промойте уайт-спиритом замасленные поверхности и устраните причину замасливания дисков
Заедание в механизме привода сцепления	Замените деформированные детали. Устраните причины, вызывающие заедание
Повышенный износ фрикционных накладок ведомого диска	Замените накладки новыми, проверьте, нет ли повреждений поверхности диска
Ослабление заклепок фрикционных накладок ведомого диска	Замените неисправные заклепки, а при необходимости и накладки
Повреждение поверхности или коробление нажимного диска	Замените кожух сцепления с нажимным диском в сборе
Повышенный шум при выключении сцепления
Износ, повреждение или утечка смазки из подшипника выключения сцепления	Замените подшипник
Повышенный шум при включении сцепления
Поломка или снижение упругости пружин демпфера ведомого диска	Замените ведомый диск в сборе
Поломка пластин, соединяющих нажимной диск с кожухом	Замените кожух сцепления с нажимным диском в сборе
