Лада ВАЗ-2110 (2111, 2112). ЭЛЕКТРООБОРУДОВАНИЕ АВТОМОБИЛЕЙ С ДВИГАТЕЛЯМИ ВАЗ-21114 И ВАЗ-21124

Описание конструкции
В вариантном исполнении на автомобили с двигателями ВАЗ-21114 и ВАЗ-21124 могут быть установлены стартер и фары производства фирмы Bosch, противотуманные фары, комбинация приборов с жидкокристаллическим дисплеем индикации общего и суточного пробега, бортовой компьютер, электростеклоподъемники в передних или во всех дверях, электроприводы замков дверей и элементы подогрева передних сидений.

Также на автомобиль с кузовом седан может устанавливаться дополнительный сигнал торможения, встроенный в опционное антикрыло.

Другие элементы электрооборудования автомобилей с двигателями ВАЗ-21114 и ВАЗ-21124 практически не изменились в сравнении с автомобилями, оснащенными двигателями ВАЗ-2111 и ВАЗ-2112.

Схемы электрооборудования автомобилей с двигателями ВАЗ-21114 и ВАЗ-21124 приведены в "Приложениях".

Замена ламп в блок-фаре

На автомобили "десятого" семейства могут устанавливаться блок-фары фирмы Bosch. В отличие от фары производства АО "Автосвет", на которой лампа габаритного света устанавливалась в отражатель лампы дальнего света, в фаре Bosch лампа габаритного света устанавливается в отражатель лампы ближнего света. Изменен способ фиксации в фаре ламп ближнего, дальнего и габаритного света. Корпус указателя поворота крепится к корпусу фары Bosch двумя винтами с головками под ключ Torx T-25 (на фаре АО "Автосвет" применяются винты с головками под шлицевую отвертку). Блок-фары Bosch крепятся к кузову автомобиля болтами с головками под ключ "на 8". Несмотря на различия блок-фары производства фирмы Bosch и АО "Автосвет" взаимозаменяемы (парой) и снятие блок-фар с автомобиля выполняется одинаково.

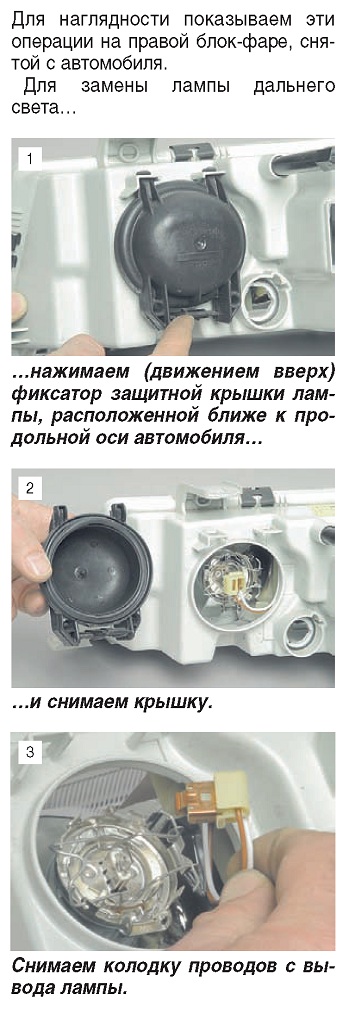

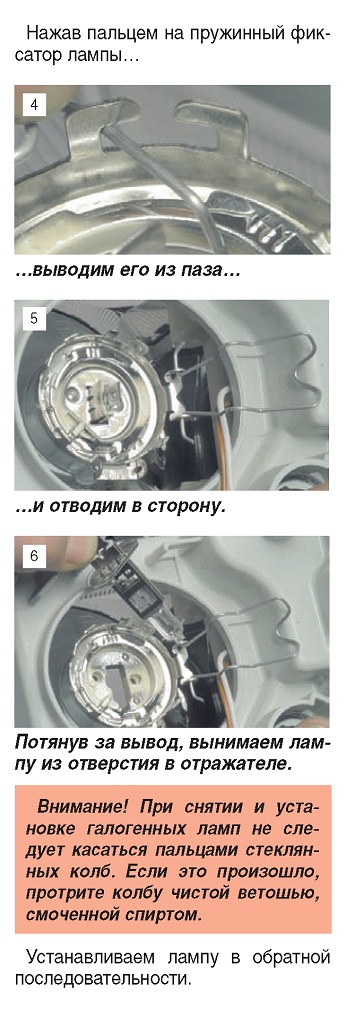

Заменить лампы указателя поворота, головного и габаритного света в блок-фаре фирмы Bosch можно и непосредственно на автомобиле.

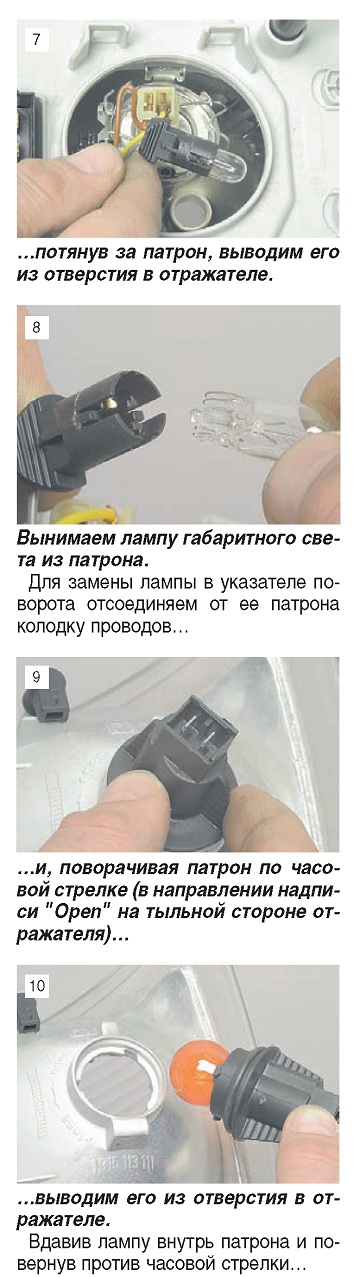

Аналогично заменяем лампу ближнего света, защитная крышка которой расположена на корпусе фары ближе к борту автомобиля. Под этой же крышкой находится патрон лампы габаритного света. Для замены этой лампы...

..вынимаем лампу из патрона.
Устанавливаем лампу в обратной последовательности. При установке в отражатель указателя поворота поворачиваем патрон лампы против часовой стрелки (в направлении надписи "Close").
