Лада ВАЗ-2110 (2111, 2112). Снятие катколлектора двигателя ВАЗ-21114, ВАЗ-21124

Извлечь катколлектор из моторного отсека можно двумя способами: вверх или вниз. Первый способ удобнее при работе на площадке, второй -при работе на смотровой канаве или на подъемнике.

Для снятия катколлектора вверх отсоединяем от впускного трубопровода дроссельный узел и отсоединяем от патрубка впускного трубопровода шланг подвода разрежения к вакуумному усилителю тормозов (см. "Снятие впускного трубопровода двигателя ВАЗ-21124"). Снимаем датчик кислорода (см. "Снятие датчика кислорода") и отсоединяем от катколлектора промежуточную трубу (см. "Снятие промежуточной трубы").

На фотографиях показано выполнение работ снизу автомобиля. При отсутствии смотровой канавы или подъемника все показанные операции можно выполнить сверху, из моторного отсека.

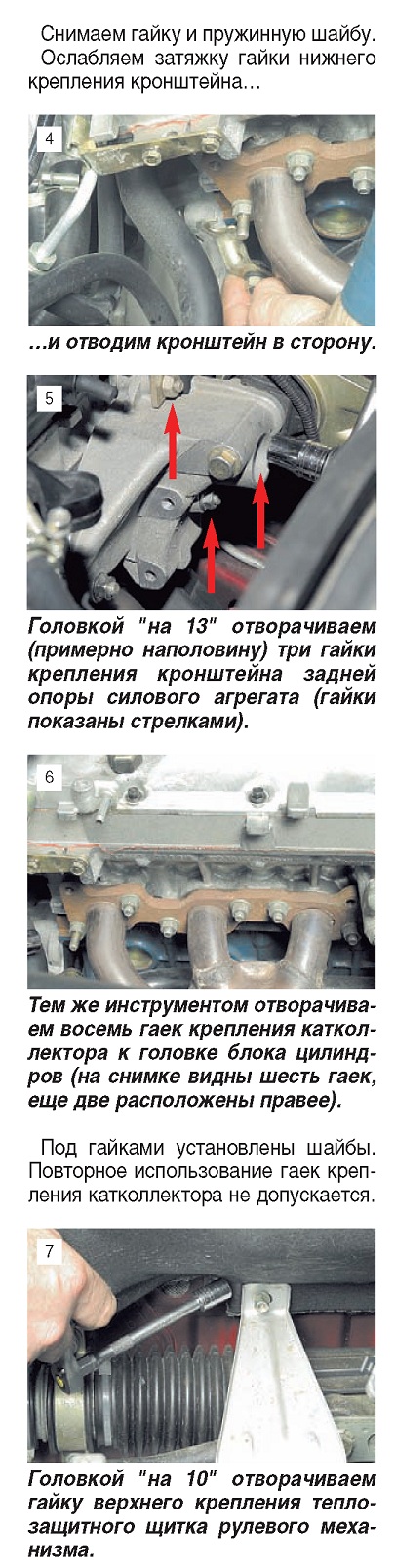

Для снятия катколлектора вниз снимаем датчик кислорода (см. "Снятие датчика кислорода"), брызговик двигателя (см. "Снятие брызговика двигателя") и промежуточную трубу (см. "Снятие промежуточной трубы"). Выполняем операции, показанные на фотографиях 1-9, и вынимаем кат-коллектор вниз, а затем снимаем его прокладку.

Устанавливаем снятые детали в обратной последовательности.
