Лада ВАЗ-2110 (2111, 2112). ЭЛЕКТРОДВИГАТЕЛЬ ВЕНТИЛЯТОРА СИСТЕМЫ ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ

Электродвигатель - постоянного тока с возбуждением от постоянных магнитов, типа МЭ-272.
Технические характеристики электродвигателя

На двигателе 2110 электродвигатель включается датчиком, ввернутым в бачок радиатора. Температура замыкания контактов датчика 99±2°С, а размыкания 94±2°С. Контакты датчика рассчитаны на большой ток, поэтому реле электровентилятора - в отличие от прежних моделей ВАЗа - здесь не применяется.

На двигателях 2111 и 2112 электродвигатель включается контроллером системы впрыска через реле. В этом случае датчик в радиатор не устанавливается.

Электродвигатель не нуждается в обслуживании, а при выходе из строя должен заменяться новым.

Снятие электровентилятора см. в разделе "Система охлаждения двигателя".

Лада ВАЗ-2110 (2111, 2112). Снятие датчика уровня, электродвигателя и бачка стеклоомывателя

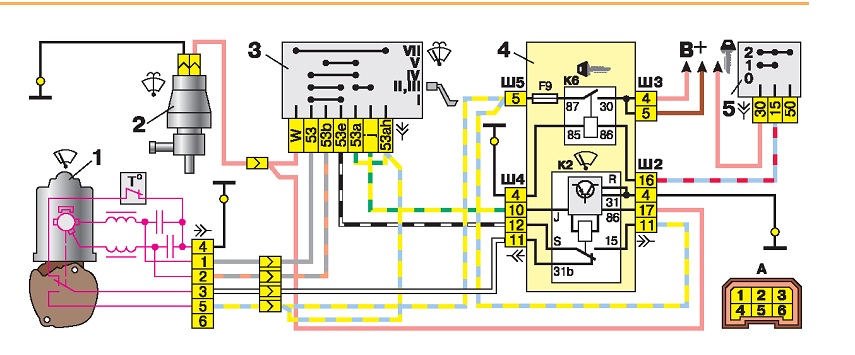

Схема включения омывателя и очистителя ветрового стекла: 1 - электродвигатель очистителя ветрового стекла; 2 - электродвигатель омывателя ветрового стекла; 3 - переключатель очистителя и омывателя ветрового стекла; 4 - монтажный блок; 5 - выключатель зажигания; К2 - реле очистителя ветрового стекла; К6 - дополнительное реле; А - условная нумерация штекеров в колодке электродвигателя очистителя; В - к источникам питания.

Отсоединяем "минусовой" провод от аккумулятора.

...отделяем его от бачка.
