На автомобиле установлены две блок-фары производства Bosch или АО "Автосвет", объединяющие фары

ближнего и дальнего света, лампы габаритного (стояночного) света и указатели поворота. Блок-фары различаются по конструкции. Фара ближнего света "Автосвет" - с плоским экраном и линзой между лампой и рассеивателем, рассеиватель блок-фары приклеен к корпусу, лампа габаритного света расположена в фаре дальнего света. Фара ближнего света Bosch - без линзы, с экраном-колпачком на лампе, лампа габаритного света - в фаре ближнего света. Указатели поворота у обеих блок-фар одинаковые, точки крепления совпадают: вверху - болтами к верхней поперечине рамки радиатора, внизу - гайкой к шпильке на кронштейне брызговика и болтом - к стойке рамки радиатора.

В фарах устанавливаются однони-тиевые лампы ближнего и дальнего света. При включении ближнего света фар горят лампы ближнего света, а при включении дальнего света -все лампы (и ближнего и дальнего света).

Напряжение на лампы ближнего и дальнего света подается соответственно через реле К4 и К5 типа 904.3747-10, расположенные в монтажном блоке. Напряжение включения реле при температуре 20±5°С -не более 8 В, сопротивление обмотки - 85±8,5 Ом. Напряжение на обмотки реле подается, если полностью нажата клавиша переключателя наружного освещения (тогда выбор между ближним и дальним светом - в зависимости от положения подрулевого переключателя света фар) или - независимо от положения переключателя - если водитель оттягивает на себя подрулевой переключатель (тогда включается дальний свет фар).

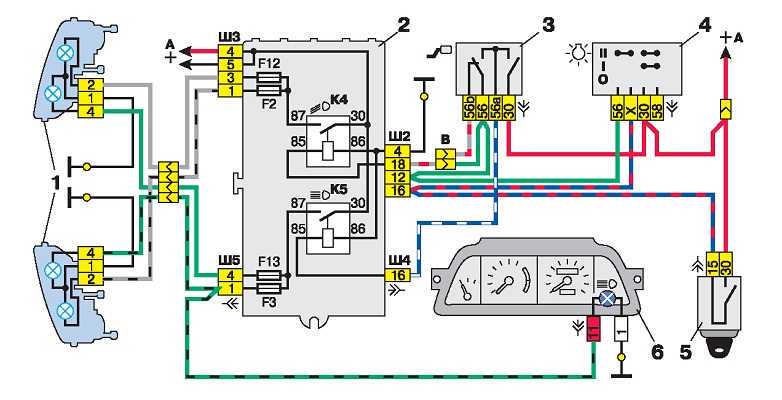

Схемы подключения блок-фар с однонитиевыми лампами ближнего света: 1 - блок-фары; 2 - монтажный блок; 3 - переключатель света фар; 4 - переключатель наружного освещения; 5 - выключатель зажигания; 6 - комбинация приборов с контрольной лампой дальнего света фар; А - к источникам питания; К4 - реле включения ближнего света фар; К5 - реле включения дальнего света фар.
