Лада ВАЗ-2110 (2111, 2112). Снятие выключателя зажигания

Лада ВАЗ-2110 (2111, 2112). ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ

Выключатель зажигания типа 21103704005 или KZ-881 с противоугонным запорным устройством, блокировкой повторного включения стартера без предварительного выключения зажигания и с подсветкой гнезда. Если ключ вынуть из замка (он должен выниматься только в положении "0"), выдвигается запорный стержень противоугонного устройства. Если ключ из положения "0" повернуть в положение "I" (зажигание), запорный стержень утапливается, и замыкаются контакты "30" и "15" замка зажигания. При этом под напряжением оказываются цепи системы зажигания, возбуждения генератора, фар, сигнализаторов поворота, контрольных приборов, очистителей и омывателей ветрового и заднего стекол и фар, системы управления отопителем. При повороте ключа в положение "II" дополнительно замыкаются контакты "30" и "50", при этом напряжение подается на реле стартера.

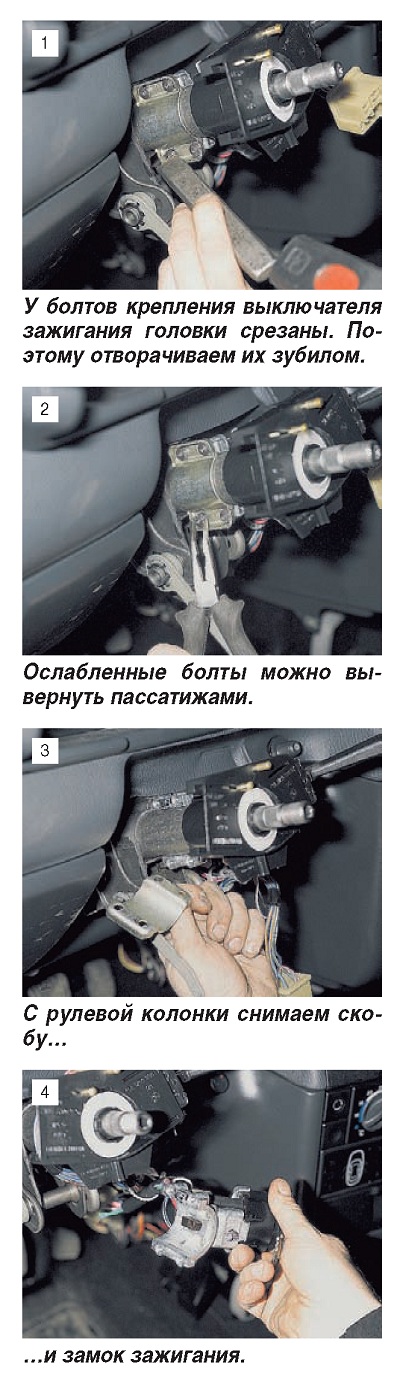

Лада ВАЗ-2110 (2111, 2112). Снятие выключателя зажигания

Отсоединяем "минусовой" провод от аккумуляторной батареи.

Снимаем кожухи рулевой колонки (см. "Снятие подрулевых переключателей").
