Лада ВАЗ-2110 (2111, 2112). Система охлаждения двигателя

Лада ВАЗ-2110 (2111, 2112). Система охлаждения двигателя

Система охлаждения двигателя ВАЗ-2110 (с карбюратором): 1 - радиатор отопителя; 2 - пароотводящий шланг радиатора отопителя; 3 - шланг отводящий; 4 - шланг подводящий; 5 - датчик температуры охлаждающей жидкости (в головке блока); 6 - шланг подводящей трубы насоса; 7 - термостат; 8 - заправочный шланг; 9 - пробка расширительного бачка; 10 - датчик указателя уровня охлаждающей жидкости; 11 - расширительный бачок; 12 - выпускной патрубок; 13 - жидкостная камера пускового устройства карбюратора; 14 - отводящий шланг радиатора; 15 - подводящий шланг радиатора; 16 - пароотводящий шланг радиатора; 17 - левый бачок радиатора; 18 - датчик включения электровентилятора; 19 - электродвигатель вентилятора; 20 - крыльчатка электровентилятора; 21 - правый бачок радиатора; 22 - сливная пробка; 23 - кожух электровентилятора; 24 - зубчатый ремень привода механизма газораспределения; 25 - крыльчатка насоса охлаждающей жидкости; 26 - подводящая труба насоса охлаждающей жидкости; 27 - подводящий шланг к жидкостной камере пускового устройства карбюратора; 28 - отводящий шланг.

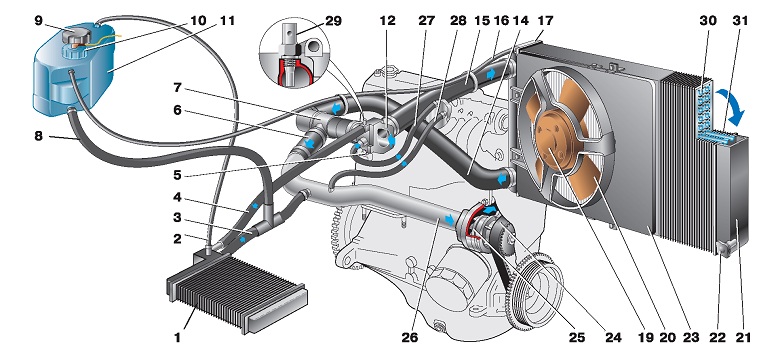

Система охлаждения двигателя ВАЗ-2111 (с системой впрыска топлива): 1-26 - см. выше; 27 - шланг подвода охлаждающей жидкости к дроссельному патрубку; 28 - шланг отвода охлаждающей жидкости от дроссельного патрубка; 29 - датчик температуры охлаждающей жидкости в выпускном патрубке; 30 - трубки радиатора; 31 - сердцевина радиатора.

Описание конструкции
Система охлаждения - жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери). Он открывается при давлении 1,1-1,5 кгс/см2. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 кгс/см2 (на остывающем двигателе).

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора. Последний включается датчиком, ввернутым в левый бачок радиатора (на двигателе ВАЗ-2110) или через реле по сигналу электронного блока управления двигателем (на двигателях ВАЗ-2111, -2112). Контакты датчика замыкаются при температуре 99±2°С, а размыкаются при температуре 94±2°С.

Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели. В выпускном патрубке впрыскных двигателей (ВАЗ-2111, -2112) установлен дополнительный датчик температуры, выдающий информацию для электронного блока управления двигателем.

Насос охлаждающей жидкости -лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса - алюминиевый. Валик вращается в двухрядном подшипнике с "пожизненным" запасом пластичной смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний -крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе.

Перераспределением потоков жидкости управляет термостат. На холодном двигателе перепускной

клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор. На двигателе ВАЗ-2110 малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора и жидкостную камеру полуавтоматического пускового устройства. На двигателях ВАЗ-2111, -2112 жидкость, кроме отопителя, подается к блоку подогрева дроссельного узла (подогрев впускного коллектора не предусмотрен).

При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу. Ход основного клапана должен составлять не менее 8 мм.

Термостат двигателя ВАЗ-2112 имеет повышенное сопротивление байпасного клапана (дроссельное отверстие), за счет чего увеличивается поток жидкости через радиатор отопителя.

Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Бортовая система контроля также сообщает о падении уровня жидкости, для этого в крышке бачка предусмотрен датчик. С бачком также соединены две пароотводные трубки: одна - от радиатора отопителя, другая - от радиатора охлаждения двигателя.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый - с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.

Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.

Замена охлаждающей жидкости

Работу проводим на холодном двигателе.

Сливаем охлаждающую жидкость, предварительно отвернув пробку расширительного бачка.

Отворачиваем пробку, расположенную в нижнем правом углу радиатора, и сливаем жидкость в подставленную емкость.

Ключом "на 13" отворачиваем пробку на передней стороне блока цилиндров.
На двигателях ВАЗ-2110, -2112 пробка на блоке цилиндров легкодоступна, а для доступа к ней на двигателе ВАЗ-21 11 снимаем модуль зажигания (см. "Снятие модуля зажигания").

По окончании заворачиваем пробки. Новую охлаждающую жидкость заливаем через расширительный бачок.

Запускаем двигатель, доливаем жидкость. Прогреваем двигатель с закрытой пробкой расширительного бачка. После остывания проверяем уровень охлаждающей жидкости. При необходимости - доливаем.
