Lada Largus. Снятие корпуса воздушного фильтра двигателя 1,6 (16V)

Снимаем корпус воздушного фильтра для замены, а также при демонтаже дроссельного узла, ресивера и крышки головки блока цилиндров.

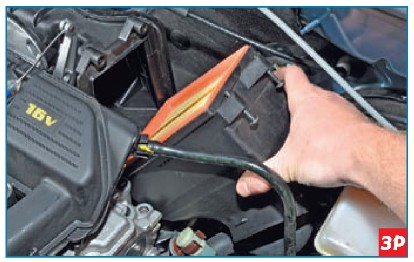

Снимаем крышку корпуса воздушного фильтра (см. «Замена сменного элемента воздушного фильтра двигателя 1,6 (16V)»).
Отсоединяем колодку жгута проводов системы управления двигателем от регулятора холостого хода (см. «Снятие регулятора холостого хода»).

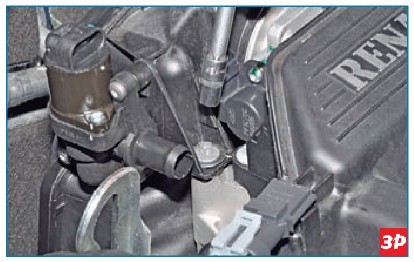

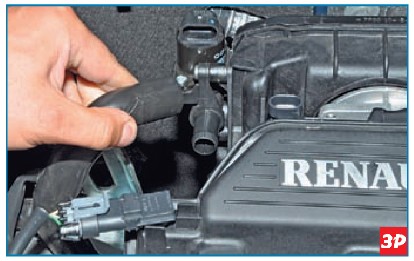

Снимаем с патрубка корпуса воздушного фильтра шланг холостого хода.

Головкой Е-8 отворачиваем два винта крепления корпуса воздушного фильтра к крышке головки блока цилиндров.

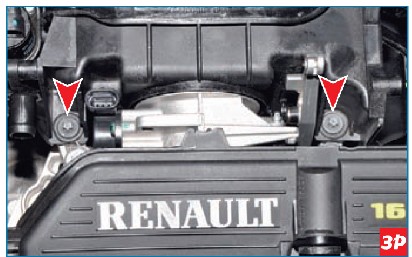

Расположение винтов крепления корпуса воздушного фильтра.

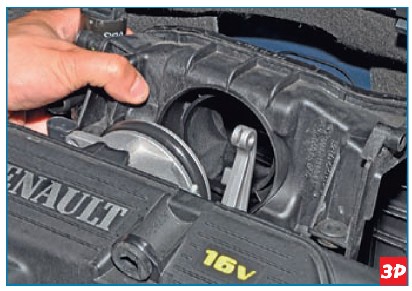

Сдвигаем корпус воздушного фильтра с дроссельного узла назад, преодолевая сопротивление резинового уплотнительного кольца.
При этом…

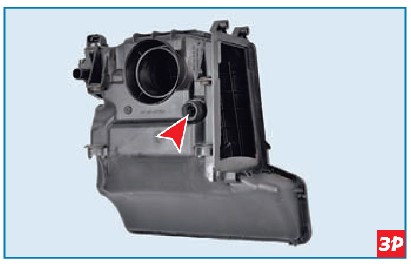

…резиновая втулка штуцера (системы вентиляции картера) корпуса фильтра сходит с патрубка маслоотделителя (для наглядности показано на снятом корпусе фильтра).

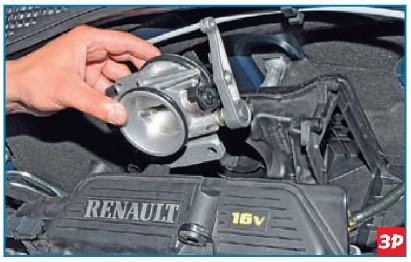

Снимаем дроссельный узел (см. «Снятие дроссельного узла»).

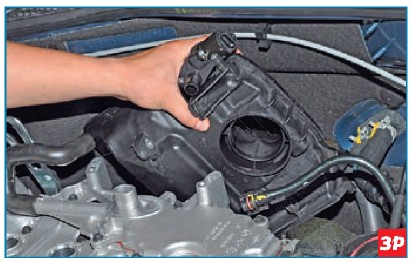

Вынимаем корпус воздушного фильтра.

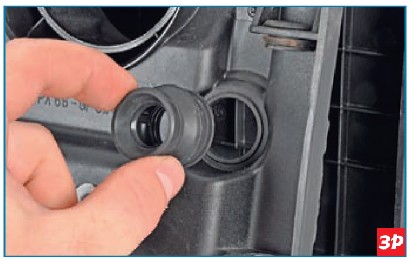

Если уплотнительная втулка штуцера системы вентиляции картера повреждена или потеряла эластичность заменяем ее новой.
Устанавливаем воздушный фильтр в обратной последовательности.
