Lada Largus. Замена троса привода дроссельной заслонки двигателя 1,6 (8V)

Заменяем трос привода дроссельной заслонки при заедании (затрудненном перемещении троса в оболочке), вызванном обрывом части проволочек и их разлохмачиванием, а также при обрыве троса.
Снимаем воздушный фильтр (см. «Снятие воздушного фильтра»).

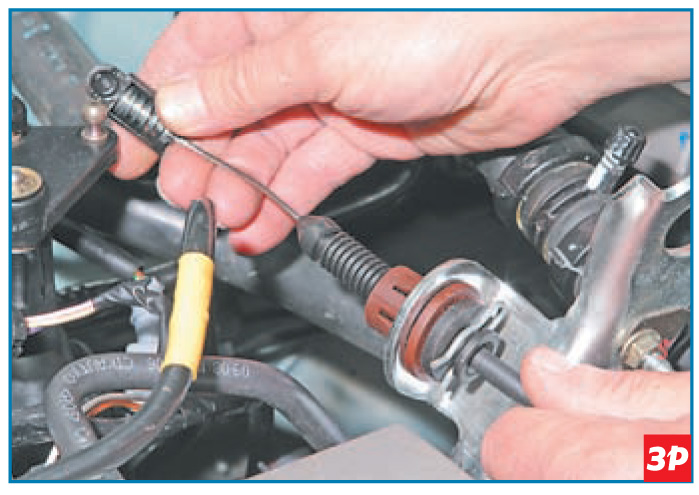

Отсоединяем наконечник троса от промежуточного рычага привода дроссельной заслонки.

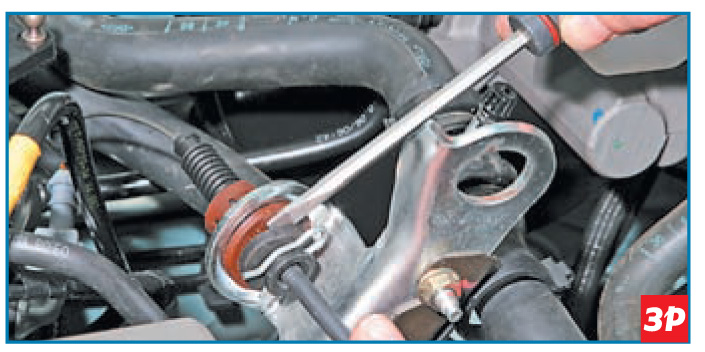

Шлицевой отверткой вынимаем резиновую втулку вместе с наконечником оболочки троса из пластмассовой втулки кронштейна…

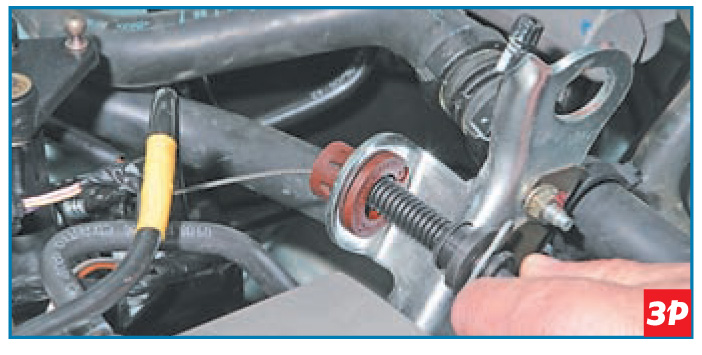

…и выводим наконечник троса из пластмассовой втулки.

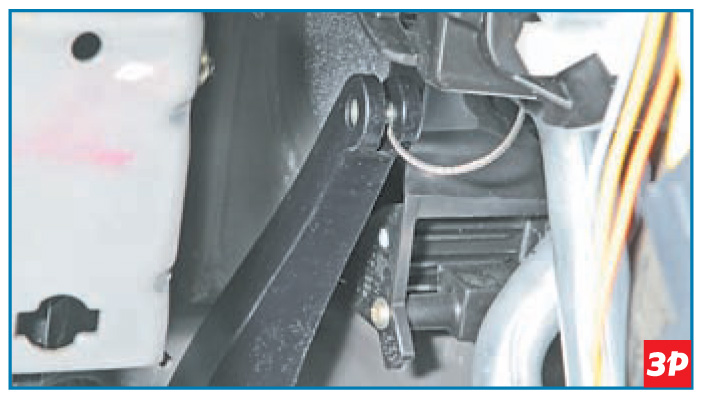

В салоне автомобиля под панелью приборов…

…выводим наконечник троса из отверстия в педали «газа», проведя трос через прорезь в педали.

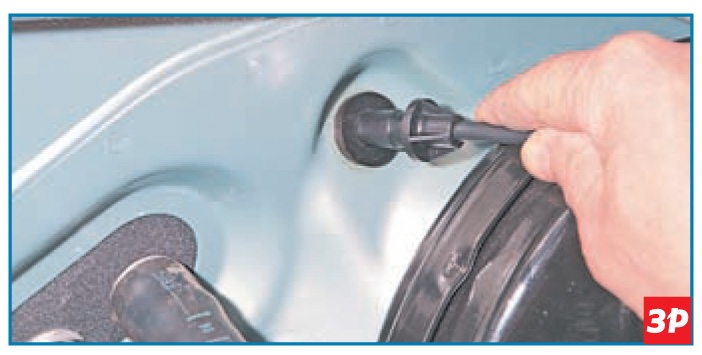

В моторном отсеке, поддев шлицевой отверткой втулку оболочки троса…

…выводим втулку из уплотнителя в щитке передка.

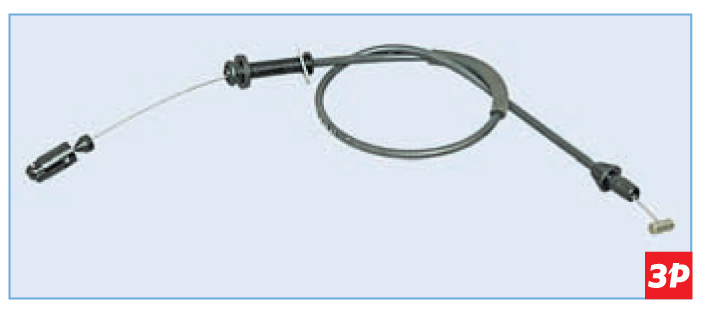

Трос привода дроссельной заслонки

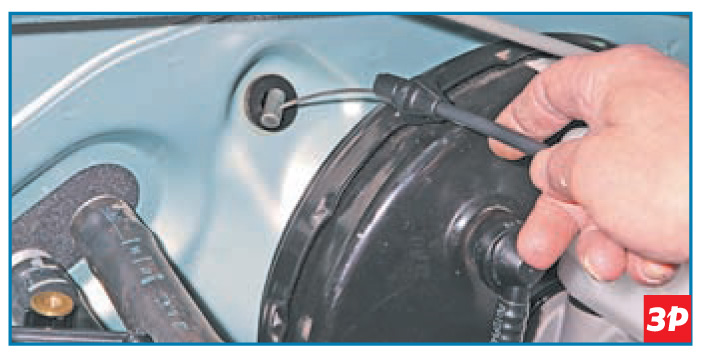

Вынимаем наконечник троса из уплотнителя в щитке передка.
Выведя трос из держателя на площадке аккумуляторной батареи, снимаем трос.
Устанавливаем новый трос привода дроссельной заслонки в обратной последовательности.
После установки троса необходимо отрегулировать привод. При полностью отпущенной педали «газа» дроссельная заслонка должна быть полностью закрыта, а при нажатой до упора педали «газа» дроссельная заслонка должна быть полностью открыта. Рычаг привода дроссельной заслонки не должен иметь дополнительного хода.
Для регулировки привода…

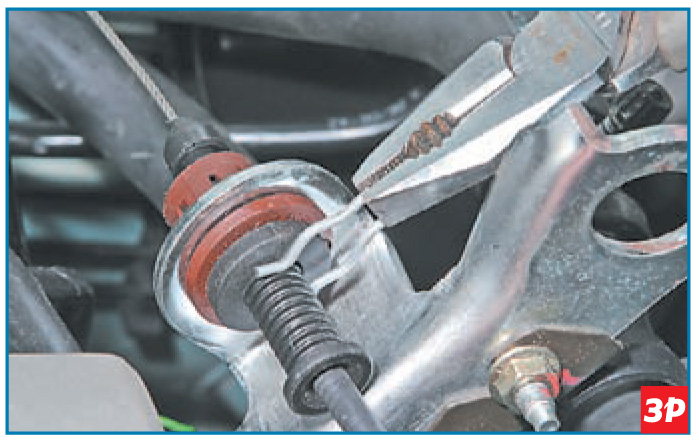

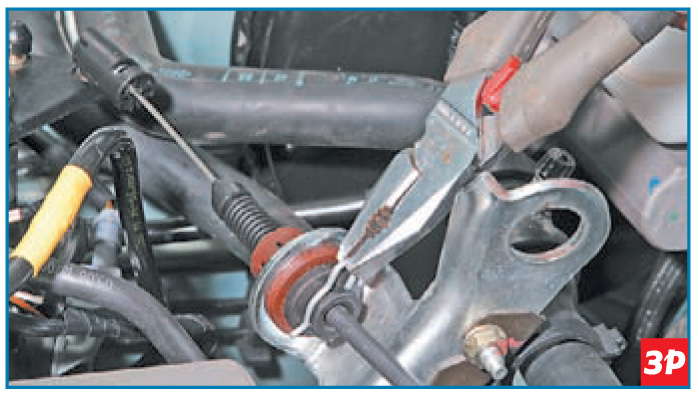

…пассатижами снимаем фиксатор верхнего наконечника оболочки троса…

…и, переместив наконечник в пластмассовой втулке кронштейна в нужное положение, устанавливаем фиксатор в кольцевую канавку на наконечнике.
Нажав несколько раз педаль «газа», убеждаемся, что дроссельная заслонка полностью, без заеданий, открывается и закрывается.
