Lada Largus. Снятие воздушного фильтра двигателя 1,6 (8V)

Снимаем воздушный фильтр для доступа к впускному трубопроводу, дроссельному узлу, топливной рампе с форсунками и крышке головки блока цилиндров двигателя.

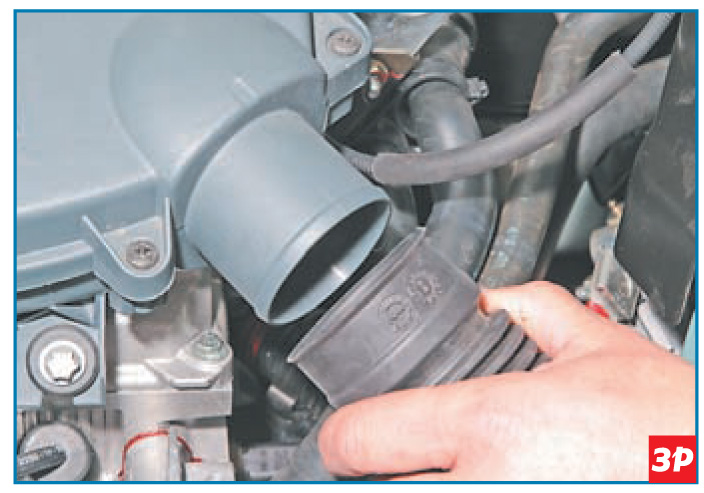

Снимаем шланг воздухозаборника с патрубка воздушного фильтра.

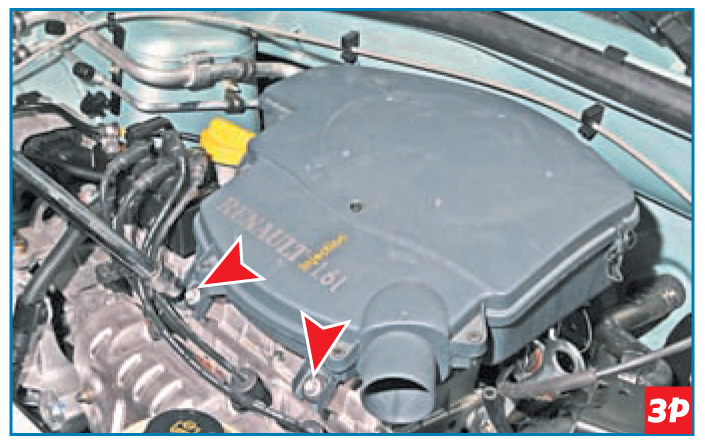

Головкой Е-12 отворачиваем два винта крепления корпуса воздушного фильтра к крышке головки блока цилиндров…

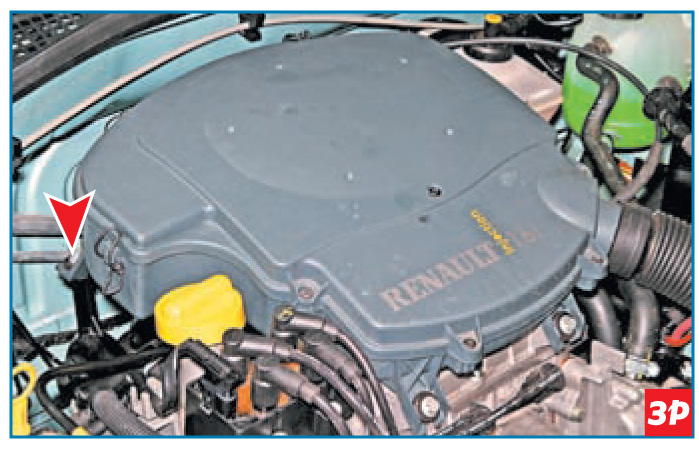

…и два винта крепления корпуса к впускному трубопроводу (винт левого крепления на фото не виден).

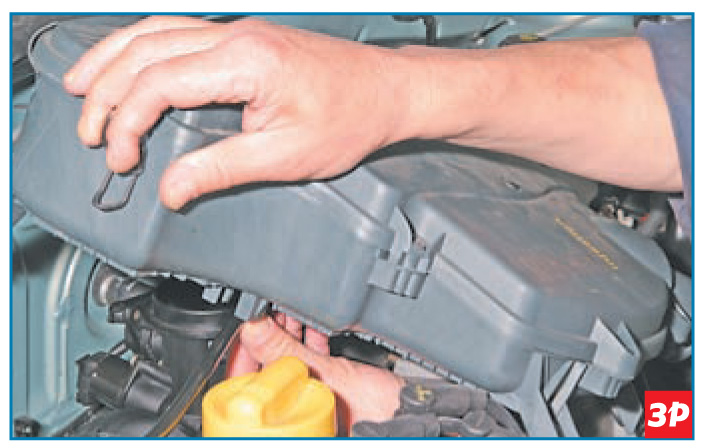

Приподняв корпус фильтра, выводим из правого держателя на корпусе пласт массовую трубку, соединяющую адсорбер с дроссельным узлом.

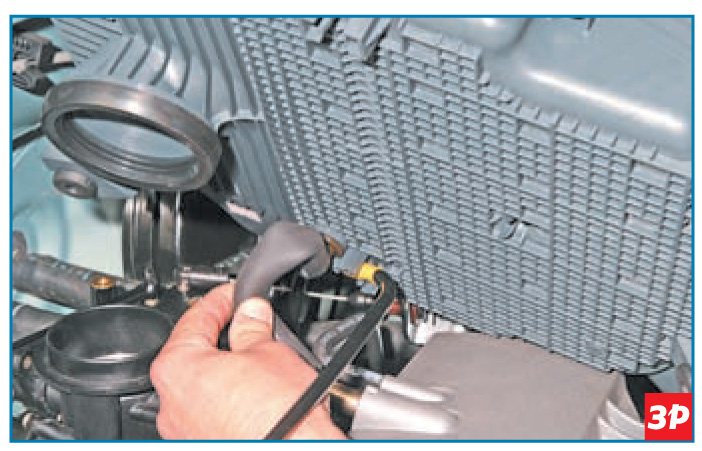

Приподнимаем корпус фильтра еще выше и отсоединяем шланг основного контура вентиляции картера от патрубка на крышке головки блока цилиндров.

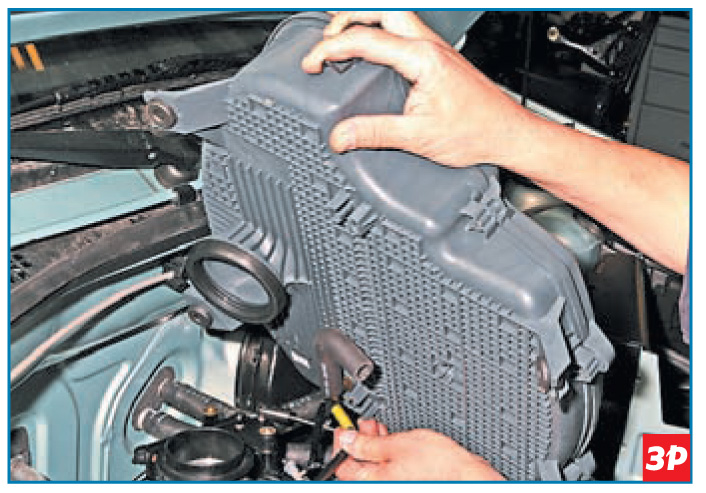

Выводим пластмассовую трубку адсорбера из левого держателя на корпусе и снимаем воздушный фильтр в сборе.

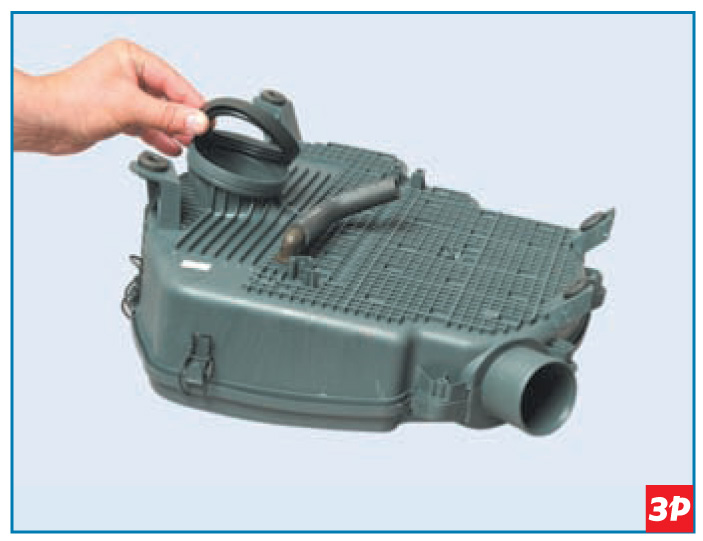

Снимаем уплотнительное кольцо.
Перед установкой фильтра осматриваем резиновое уплотнительное кольцо в соединении горловины корпуса фильтра и патрубка дроссельного узла. Если кольцо повреждено (разрывы, трещины) или потеряло эластичность, его необходимо заменить.
Также проверяем состояние резинового шланга основного контура вентиляции картера и при наличии дефектов шланг заменяем.
Устанавливаем воздушный фильтр в обратной последовательности.
