Lada Largus. Проверка и регулировка тепловых зазоров в приводе клапанов двигателя 1,6 (8V)

Работу проводим при появлении в зоне головки блока цилиндров характерных «цокающих» стуков с частотой вдвое меньшей частоты вращения коленчатого вала. В основном стуки возникают в результате износа деталей клапанного механизма и связанного с ним увеличения тепловых зазоров в приводе клапанов.
Стуки хорошо прослушиваются при работе двигателя на холостом ходу.
Проверку зазоров также рекомендуется выполнять при пробеге автомобиля свыше 100 тыс. км.
Работу проводим на холодном двигателе.

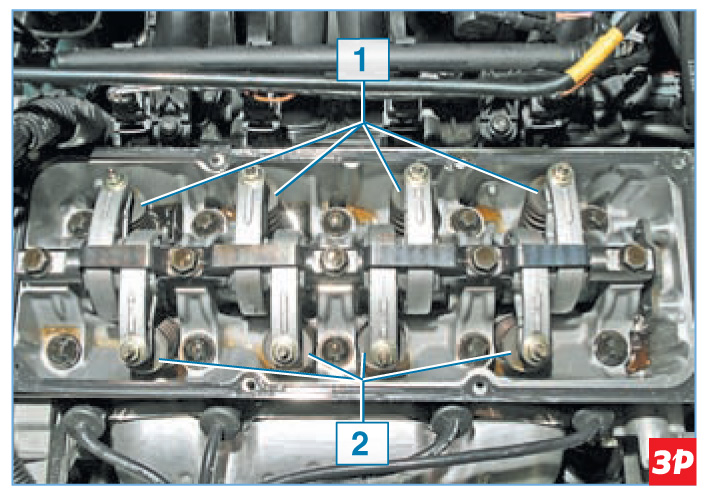

Расположение клапанов в головке блока цилиндров:
1 – ряд впускных клапанов;
2 – ряд выпускных клапанов
Снимаем крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).
Снимаем верхнюю крышку привода ГРМ и по метке на зубчатом шкиве распределительного вала устанавливаем поршень первого цилиндра в ВМТ в конце такта сжатия (см. «Проверка состояния и замена ремня привода газораспределительного механизма двигателя 1,6 (8V)»).

Счет цилиндров ведется от маховика.
Затем поочередно проверяем и при необходимости регулируем зазоры в приводе впускного и выпускного клапанов 1-го цилиндра. При проверке (в этом положении коленчатого и распределительного валов) пятки коромысел указанных клапанов должны быть обращены к затылкам – цилиндрическим частям кулачков распределительного вала. При этом коромысла могут качаться на оси в пределах зазора в приводе.

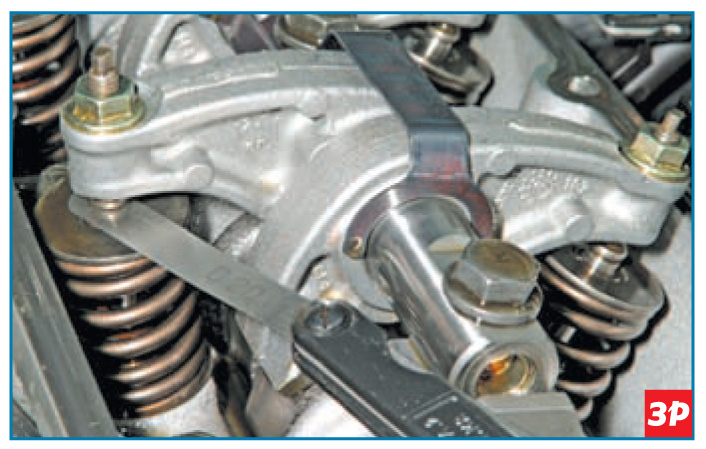

Плоскими щупами из набора проверяем тепловой зазор между торцами стержня клапана и регулировочного винта.
Зазор должен находиться в пределах 0,2 (+0,05 –0,075) мм для впускных клапанов и 0,4 (+0,05 –0,075) мм — для выпускных. Щуп должен перемещаться в зазоре с небольшим усилием.
Если величина зазора (толщина щупа) отличается от требуемого значения…

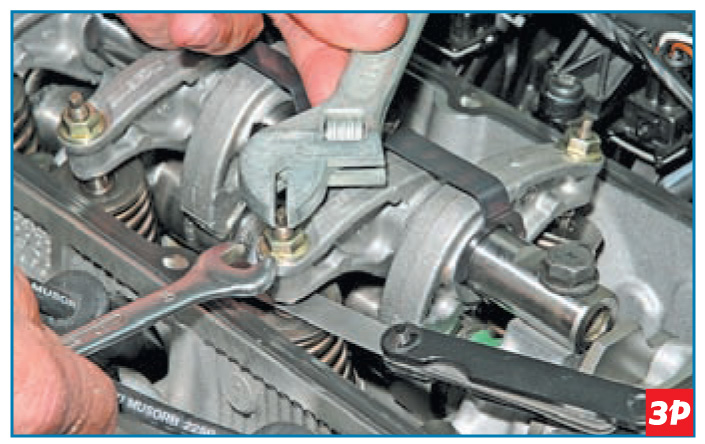

…ключом «на 10» ослабляем затяжку контргайки регулировочного винта, удерживая винт за лыски (ширина – 3 мм) разводным ключом.
Затем, вращая регулировочный винт, устанавливаем нужный зазор.
Затягиваем контргайку, удерживая регулировочный винт ключом. Вновь проверяем зазор и при необходимости повторяем регулировку.
Последовательно проворачивая каждый раз коленчатый вал по часовой стрелке за болт крепления шкива привода вспомогательных агрегатов на 180°, проверяем и при необходимости регулируем тепловые зазоры в приводе клапанов 3-го, затем 4-го и потом 2-го цилиндров.
По окончании регулировки тепловых зазоров в приводе клапанов устанавливаем снятые детали в обратной последовательности.
