Lada Largus. Проверка состояния тормозной системы


В соответствии с регламентом технического обслуживания завод-изготовитель рекомендует проверять состояние колодок и дисков передних тормозных механизмов через каждые 15 тыс. км, а через 60 тыс. км проверять состояние и очищать от пыли колодки задних тормозных механизмов. Однако при каждом техническом обслуживании рекомендуем проверить состояние всей тормозной системы автомобиля.
Работу выполняем на смотровой канаве или эстакаде.
Для проверки состояния и степени износа колодок и дисков поочередно снимаем передние колеса. Через окно суппорта оцениваем состояние тормозных колодок.

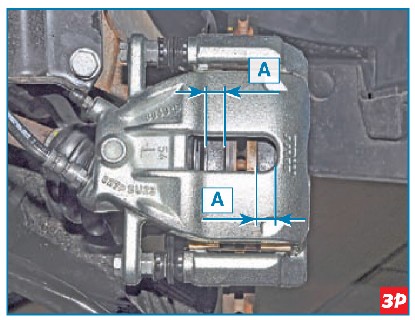

Если толщина колодки, включая ее основание (размер А), меньше 6 мм, то колодки необходимо заменить.
Поворачивая диск тормозного механизма, осматриваем его рабочие поверхности с обеих сторон. На рабочих поверхностях диска не должно быть трещин и глубоких борозд.

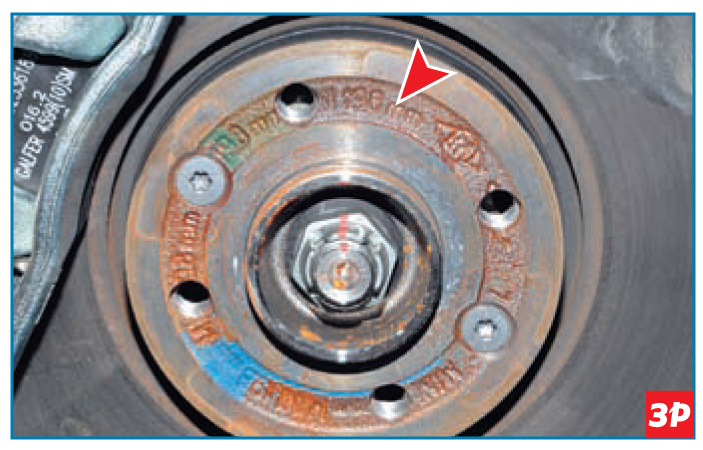

Маркировка на диске тормозного механизма – толщина диска не должна быть меньше 19,8 мм.
Чтобы измерить толщину диска следует снять тормозные колодки (см. «Замена колодок тормозных механизмов передних колес»).

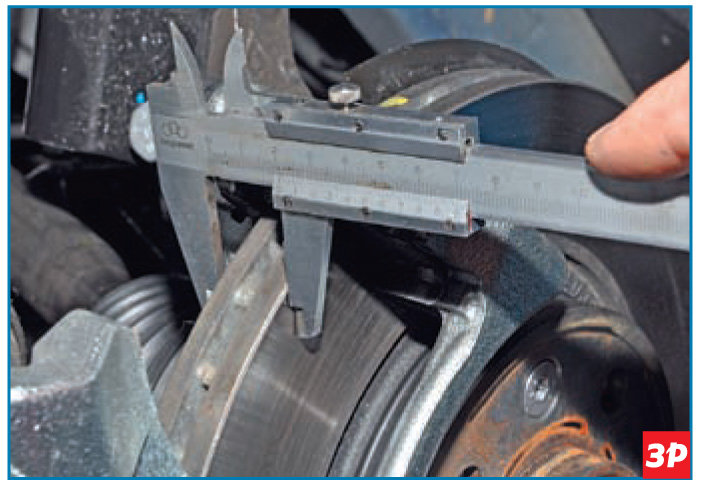

Толщину диска измеряем штангенциркулем или микрометром.
Перед замером штангенциркулем удаляем напильником или иным способом буртики, образовавшиеся на максимальном диаметре диска с обеих его сторон в результате износа и мешающие сделать точный замер.
Степень износа колодок тормозного механизма заднего колеса оцениваем по состоянию его передней колодки, которая изнашивается быстрее задней.
Для этого…

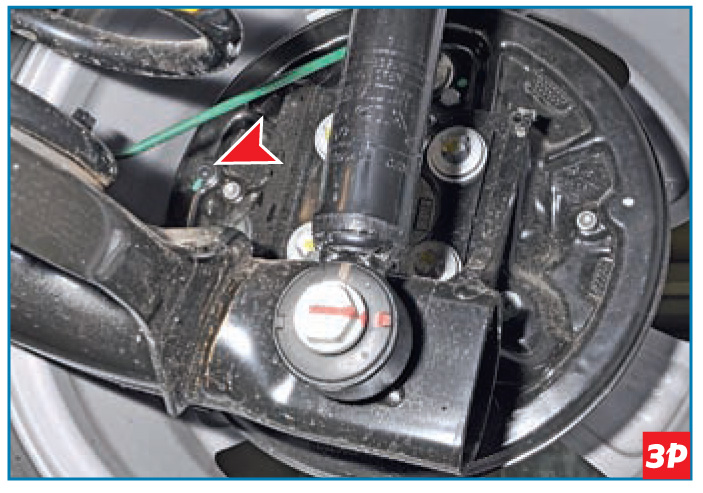

… в щите тормозного механизма выполнено смотровое окно (отверстие) закрытое резиновой заглушкой.

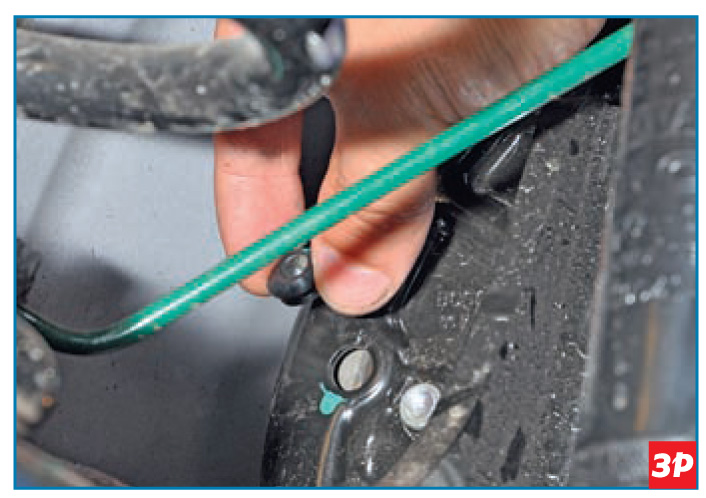

Вынимаем заглушку…

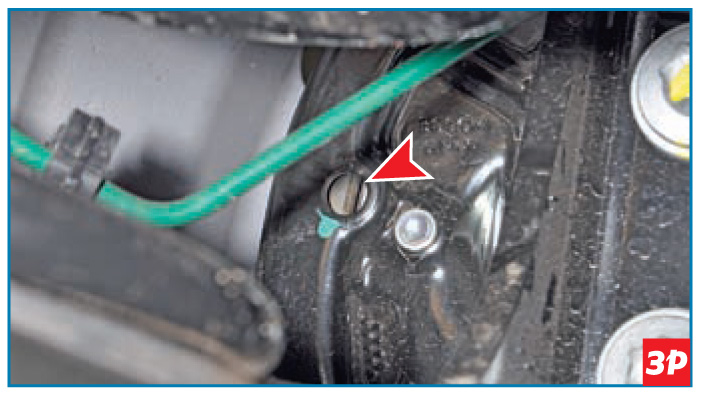

… и через окно оцениваем состояние передней тормозной колодки.
Если толщина колодки (накладка вместе с основанием) менее 5,0 мм, колодки обоих тормозных механизмов необходимо заменить.
Для проверки состояния колесных цилиндров и барабанов тормозных механизмов снимаем барабаны (см. «Замена колодок тормозных механизмов задних колес»). Осматриваем барабаны, на них не должно быть трещин и сколов.
При большом пробеге автомобиля штангенциркулем измеряем внутренний диаметр барабана.

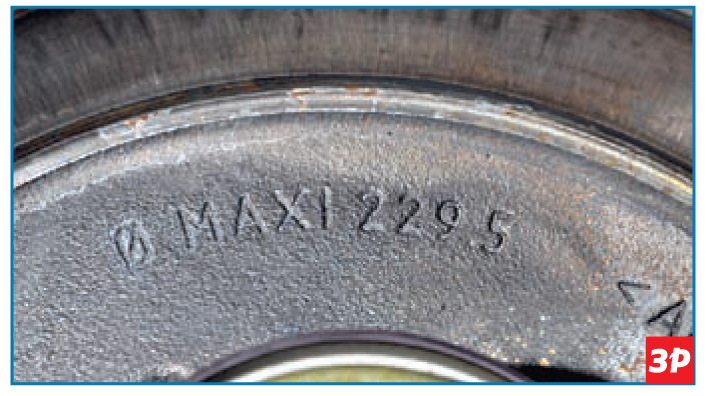

Маркировка на внутренней стороне барабана тормозного механизма – внутренний диаметр барабана не должен быть больше 229,5 мм.
При износе рабочей поверхности до максимально допустимого диаметра, а также при наличии глубоких борозд заменяем тормозной барабан.

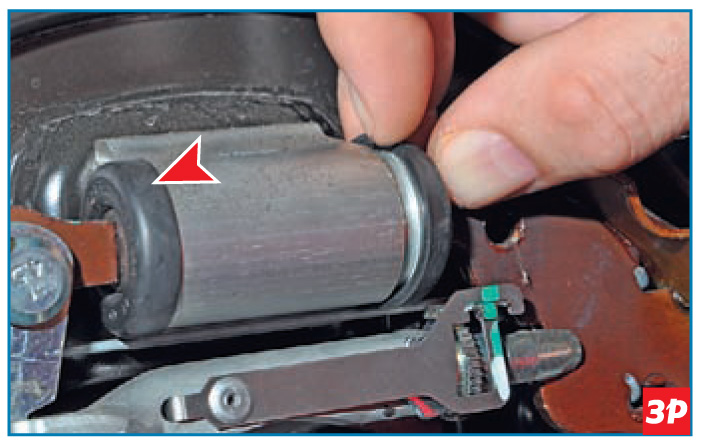

Для проверки состояния манжет колесного цилиндра поочередно с каждой его стороны…


… сдвигаем край чехла с выступа корпуса цилиндра.
При наличии тормозной жидкости под чехлом, свидетельствующей о неисправности уплотнительных манжет колесного цилиндра, цилиндр необходимо заменить.
На автомобиле без ABS осматриваем регулятор давления в тормозных механизмах задних колес и его привод. Регулятор и привод не должны иметь повреждений, не допускается подтекание тормозной жидкости из регулятора и тормозных трубок. Поршень регулятора не должен быть заклинен – при нажатии педали тормоза шток поршня регулятора давления должен воздействовать на нажимной рычаг (см. «Тормозная система»).
Для проверки работоспособности вакуумного усилителя тормозов при неработающем двигателе 5–6 раз нажимаем педаль тормоза и, удерживая ее в нажатом положении, пускаем двигатель. При исправном вакуумном усилителе после пуска двигателя педаль должна слегка податься вперед. Если этого не происходит или торможение недостаточно эффективно (педаль тормоза приходится нажимать с большим усилием), нужно проверить герметичность соединений шланга подвода разряжения к вакуумному усилителю и исправность самого усилителя.
Проверяем состояние тормозных трубок. Трубки должны быть надежно закреплены в держателях и не должны иметь вмятин, механических повреждений, глубокой коррозии, а также следов течи тормозной жидкости. При необходимости подтягиваем соединительные штуцеры или заменяем неисправные детали. На тормозных шлангах не должно быть трещин, разрывов и потертостей. Проверяем состояние каждого шланга, создав давление жидкости в тормозной системе. Для этого помощник должен с усилием нажать педаль тормоза и удерживать ее во время осмотра. Появление вздутий резины или течи тормозной жидкости из шланга и его наконечников не допускается. При обнаружении повреждений заменяем шланги комплектом.
Проверяем работоспособность стояночного тормоза. Полный ход рычага стояночного тормоза должен составлять от 6 до 8 щелчков храпового устройства. При необходимости регулируем стояночный тормоз (см. «Регулировка привода стояночного тормоза»).
