Lada Kalina 2. ПРОВЕРКА И ЗАМЕНА РЕГУЛЯТОРА НАПРЯЖЕНИЯ НА АВТОМОБИЛЕ


Вам потребуются: отвертка с плоским лезвием, ключи «на 8», «на 12», торцовые ключи «на 7», «на 8», «на 24», молоток, вольтметр постоянного тока, мегомметр.

Работа регулятора напряжения заключается в непрерывном автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и тока нагрузки.

При необходимости проверить и заменить регулятор напряжения можно без снятия генератора с автомобиля.

ПРИМЕЧАНИЕ_

Показана работа на автомобиле без кондиционера. На автомобиле с кондиционером установлен генератор другой модели и для снятия реле-регулятора требуется демонтаж генератора с автомобиля.
1. Отведите в сторону резиновый чехол и подсоедините провод «плюс» вольтметра к клемме «В+», а провод «минус» - к корпусу генератора.

2. Пустите двигатель и включите фары.

3. Через 15 мин работы двигателя на средних оборотах измерьте напряжение, оно должно быть 14,4-15,1 В. Если наблюдается недозаряд или перезаряд (напряжение не укладывается в заданные пределы), замените регулятор напряжения.

4. Исправность конденсатора можно проверить мегомметром или тестером (по шкале 1-10 МОм). Подсоедините щупы тестера к контактам конденсатора. Перед подключением прибор показывает бесконечность. В момент подключения сопротивление уменьшается, а затем опять стремится к бесконечности. В этом случае конденсатор исправен.

Неисправный конденсатор заменяют в сборе с выпрямительным блоком следующим образом.

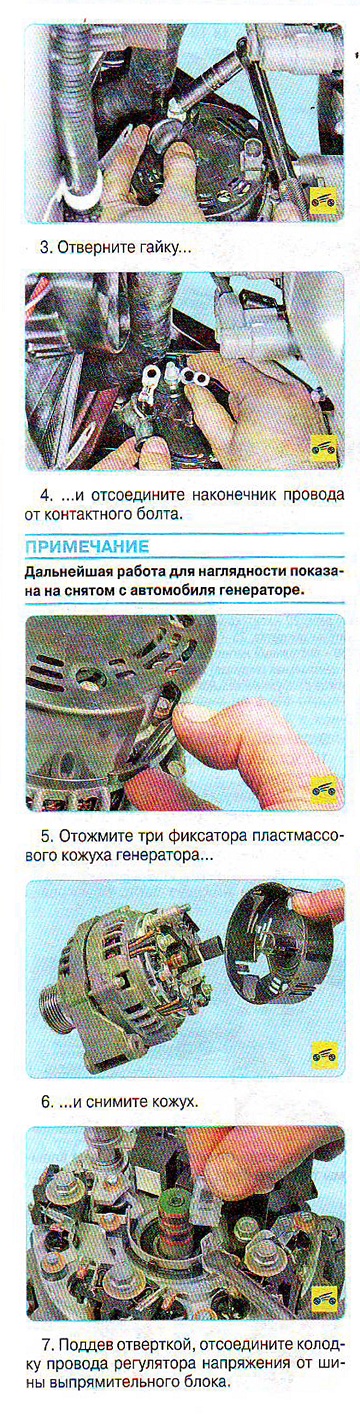

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Отсоедините колодку жгута проводов от выводов генератора.

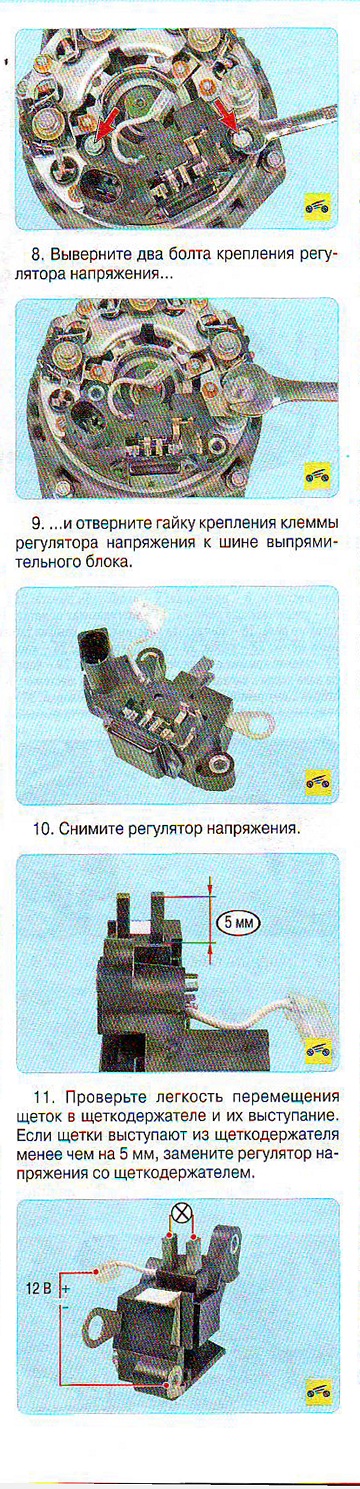

12. Проверьте исправность регулятора напряжения. Подсоедините контрольную лампу 12 В к щеткам. Подайте напряжение 12 В «плюс» на клемму, а «минус» на «массу» щеткодержателя. При этом контрольная лампа должна гореть.

13. Задайте напряжение 15-16 В - лампа должна погаснуть. Если лампа горит или не горит в обоих случаях, то регулятор со щеткодержателем неисгравен и его нужно заменить.

14. Установите регулятор напряжения в порядке, обратном снятию.
