ЭЛЕКТРООБОРУДОВАНИЕ
Lada Kalina
2. МОНТАЖНЫЕ БЛОК
Lada Kalina
2.
РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ
Большинство цепей питания электрооборудования автомобиля защищено
плавкими предохранителями.
Монтажный блок с плавкими предохранителями и реле установлен в левой
части панели приборов.

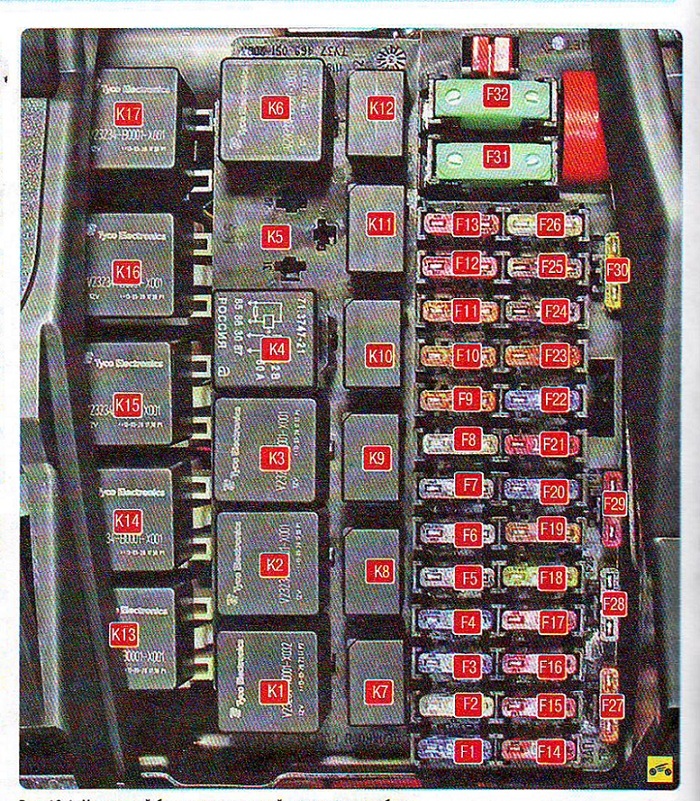

Рис. 10.1. Монтажный блок, установленный в салоне автомобиля

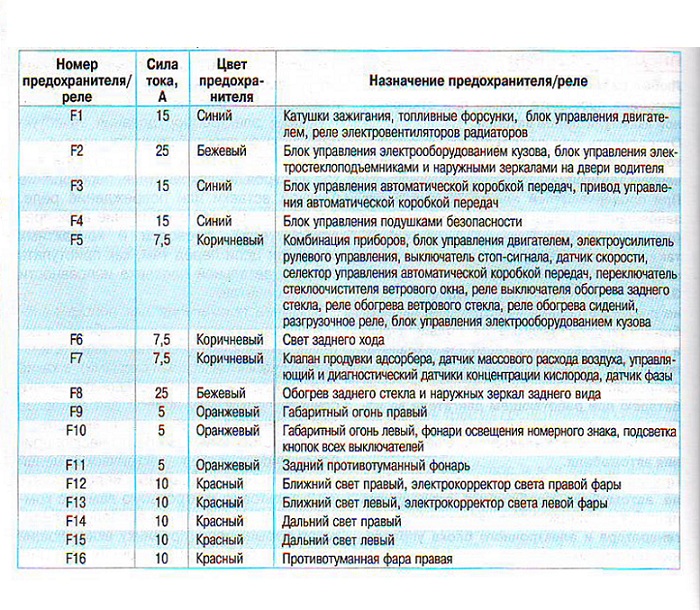

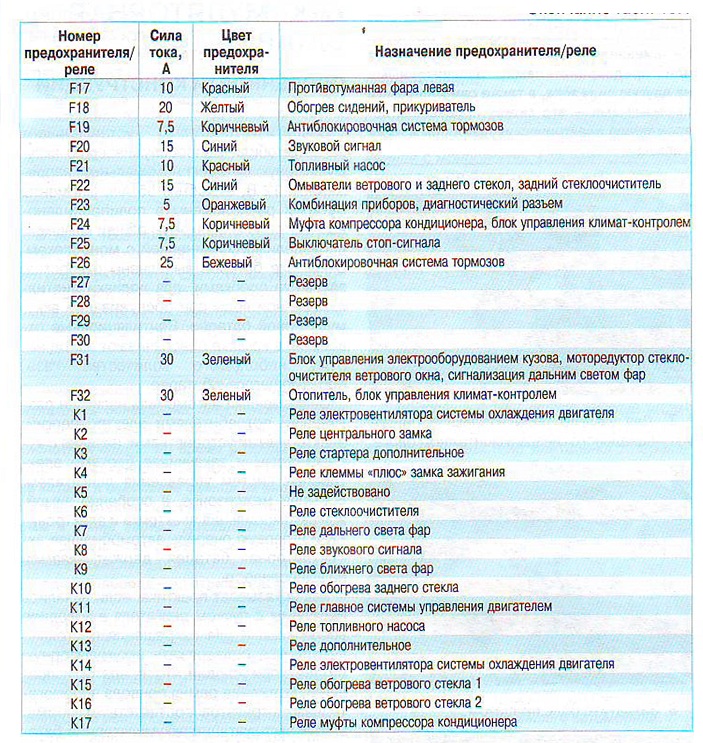

Таблица 10.1
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ
В МОНТАЖНОМ БЛОКЕ, УСТАНОВЛЕННОМ В САЛОНЕ АВТОМОБИЛЯ

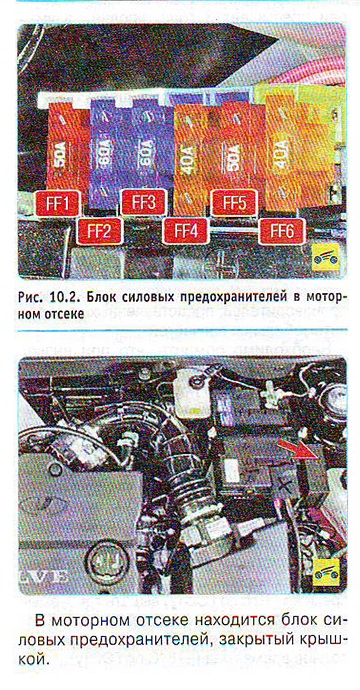

Таблица 10.2
НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РАСПОЛОЖЕННЫХ В БЛОКЕ СИЛОВЫХ ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ
|
Номер предохра нителя |
Сила тока, А |
Цвет предохранителя |
Назначение предохранителя |
|
FF1 |
50 |
Красный |
Обогрев ветрового стекла |
|
FF2 |
60 |
Синий |
Генератор |
|
FF3 |
60 |
Синий |
Генератор |
|
FF4 |
40 |
Оранжевый |
Электровентиляторы радиатора системы охлаждения |
|
FF5 |
50 |
Красный |
Контроллер электро- усилителя рулевого управления |
|
FF6 |
40 |
Оранжевый |
Электродвигатель электрогидравличес- кого блока антиблоки- ровочной системы тормозов |
Расположение предохранителей и реле в монтажных
блоках приведено на рис. 10.1 и 10.2, а их назначение в табл. 10.1 и
10.2.
Сила тока, на которую рассчитан предохранитель, указана на его лицевой
части, а номер предохранителя указан на корпусе монтажного блока.
