Lexus LX-570. Центральная консоль (снятие и установка)

Центральная консоль. 1 - нижняя отделка центральной части панели приборов, 2 - крышка кронштейна панели приборов, 3 - боковая отделка центральной части панели приборов, 4 - рукоятка селектора АКПП, 5 - подстаканник, 6 - отделка рычага стояночного тормоза, 7 - отделка центральной консоли, 8 - центральная консоль в сборе, 9 - крышка шланга системы кондиционирования (модели с холодильником), 10 - уплотнительное кольцо (модели с холодильником), 11 - электронный блок управления системы сотовой связи в сборе с кронштейном (модификации), 12 - торцевая отделку центральной консоли.
Примечание: при сборке на места, указанные на рисунке стрелками, нанесите специальную консистентную смазку.

Примечание: установка производится в порядке, обратном снятию.

1. (Модели с холодильником) Выполните следующие действия:

а) Снимите центральную и боковые накладки моторного отсека.

б) Удалите хладагент из системы кондиционирования.

Примечание: после установки деталей заправьте и вакуумируйте систему кондиционирования. '

2. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

3. (Модели с холодильником) Снимите сиденье водителя.

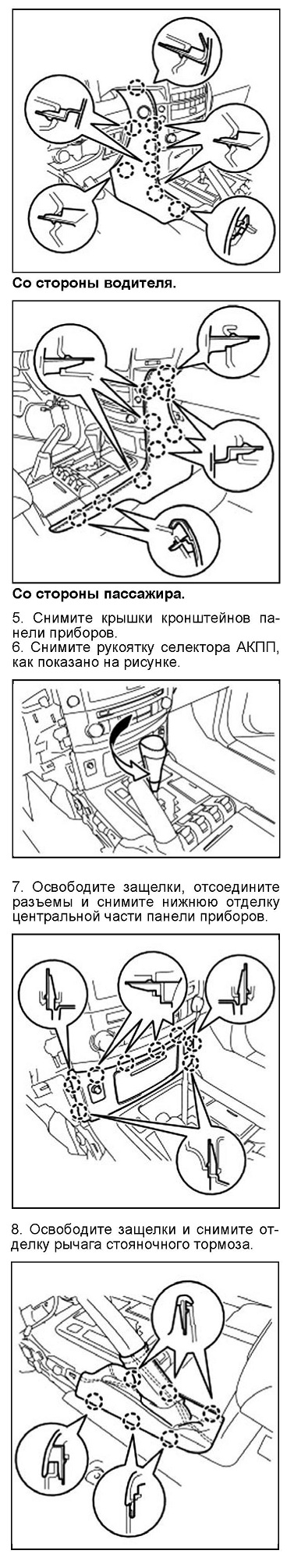

4. Освободите защелки, отсоедините разъемы и снимите боковую отделку центральной части панели приборов.

13. (Модификации) Снимите электронный блок управления системы сотовой связи.

14. Снимите центральную консоль в сборе (см. соответствующий рисунок "Снятие центральной консоли").

а) Отверните болты и винты крепления центральной консоли.

б) (Модели с холодильником) Отсоедините шланги и трубки системы кондиционирования от холодильника. Снимите уплотнительные кольца.

Внимание: во избежание попадания загрязнений в систему, немедленно установите заглушки на открытые концы трубок и шлангов.

в) (Модели с холодильником) Отсоедините разъемы.

г) Освободите защелки и снимите центральную консоль в сборе.
