Lexus LX-570. Разборка и сборка нижней части задней двери

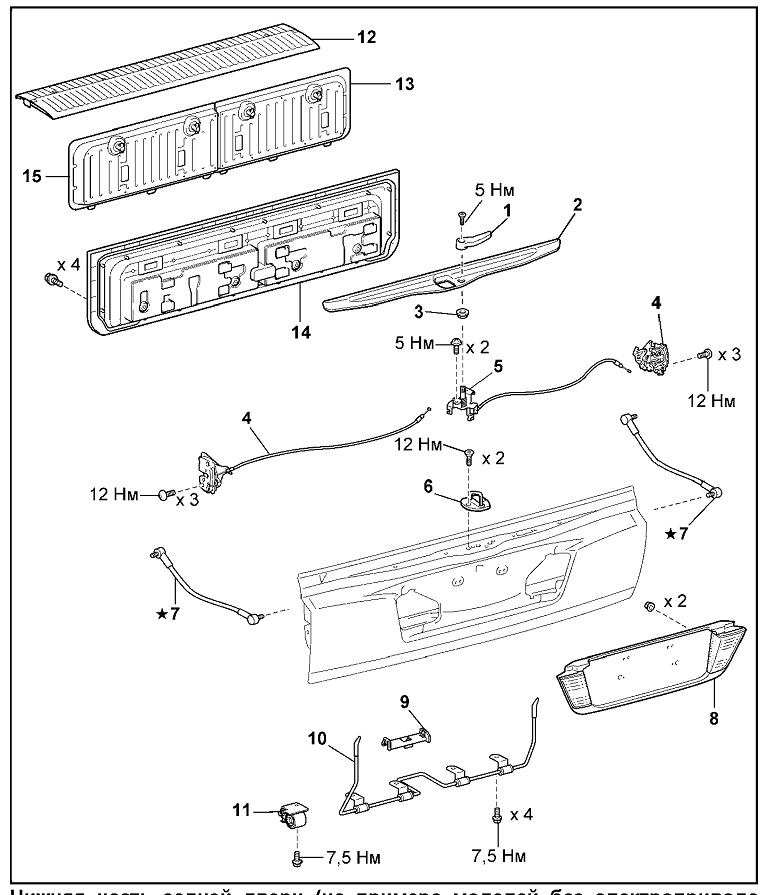

Нижняя часть задней двери (на примере моделей без электропривода задней двери). 1 - ручка открывания нижней части задней двери, 2 - торцевая панель нижней части задней двери, 3 - втулка, 4 - замок нижней части задней двери, 5 - тяга замка, 6 - фиксатор замка, 7 - стойка нижней части задней двери, 8 - накладка нижней части задней двери, 9 - направляющая торсиона, 10 -торсион нижней части задней двери, 11 - демпфер, 12 - накладка пола багажного отделения, 13 - правая крышка нижней части задней двери, 14 - отделка нижней части задней двери, 15 - левая крышка нижней части задней двери.

Примечание: сборка производится в порядке, обратном разборке.

1. Снимите левую накладку моторного

отсека и отсоедините провод от отрицательной клеммы аккумуляторной батареи. *

2. Отсоедините шесть фиксаторов и снимите накладку пола багажного отделения.

3. Снимите левую и правую крышки нижней части задней двери.

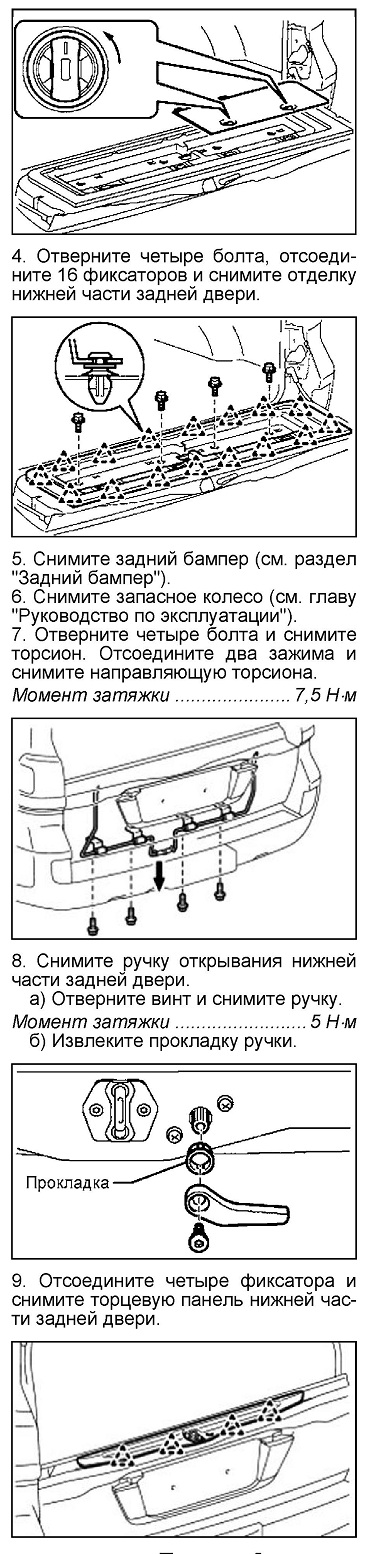

д) Снимите электропривод замка задней нижней двери.

е) Отверните три винта и снимите левый замок.

Момент затяжки........................12 Н м

11. Отверните по два винта и снимите стойки нижней двери.

Примечание: перед установкой винта нанесите на его резьбовую часть клей-герметик.

Клей-герметик.............Toyota Genuine

Adhesive 1324, Three Bond 1324
