Toyota Tundra / Sequoia / Lexus LX-570. Система
регулировки положения рулевой колонки
Электронный блок управления электроприводом регулировки положения
рулевой колонки
Снятие и установка
1. (Lexus LX-570)Снимите рулевую колонку в сборе (см. раздел "Рулевая
колонка").
2. (Lexus LX-570) Снимите привод системы блокировки рулевого управления.
3. Снимите рулевое колесо, верхний и нижний кожухи рулевой колонки (см.
раздел "Рулевая колонка").
4. (Toyota Sequoia и Tundra) Снимите усилитель панели приборов со
стороны водителя и воздуховод №3 (см. главу "Кузов").

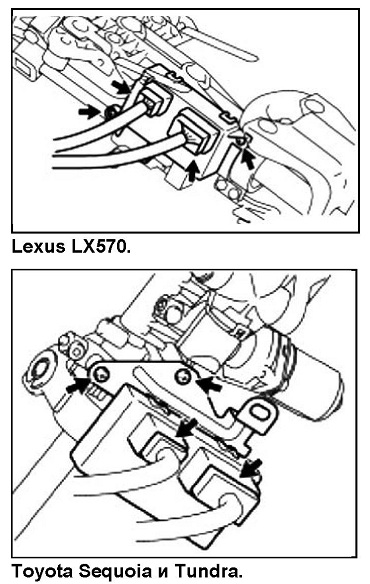

5. Отсоедините два разъема, отверните два винта и снимите электронный
блок управления электроприводом регулировки положения рулевой колонки.
Момент затяжки......................1,5 Н-м
Диагностика
Считывание кодов неисправностей
1. Выключите зажигание.
2. Подсоедините диагностический прибор к диагностическому разъему.
3. Включите зажигание.
4. При помощи диагностического прибора считайте коды неисправностей (см.
таблицу "Коды неисправностей системы электропривода регулировки
положения рулевой колонки"). Более подробную информацию о процедуре
считывания кодов смотрите в инструкции к диагностическому прибору.
5’ После устранения неисправностей удалите коды (см. подраздел "Удаление
кодов неисправностей").
6. Выключите зажигание и отсоедините диагностический прибор от
диагностического разъема.
Удаление кодов неисправностей
1. Выключите зажигание.
2. Подсоедините диагностический прибор к диагностическому разъему.
3. Включите зажигание.
4. При помощи диагностического прибора удалите коды неисправностей.
Более подробную информацию о процедуре считывания кодов смотрите в
инструкции к диагностическому прибору.
Таблица. Коды неисправностей электропривода регулировки положения рулевой колонки.
|
Система |
Возможное место неисправности |
|
|
В2602 |
Цепь датчика положения ключа в замке зажигания |
- Шина связи CAN. - Система "Entry and Start" (функция запуска). - Блок управления электроприводом регулировки положения рулевой колонки. |
|
В2603 |
Цепь переключателя регулировки рулевой колонки |
- Переключатель регулировки рулевой колонки. - Цепь переключателя. - Блок управления электроприводом регулировки положения рулевой колонки. |
|
В2606 |
Сигнал подтверждения кода ключа |
- Шина связи CAN. - Система "Entry and Start" (функция запуска). - Блок управления электроприводом регулировки положения рулевой колонки. |
|
В2610 |
Цепь датчика или привода регулировки положения рулевой колонки |
- Проводка и разьемы. -Датчик или привод регулировки положения. - Блок управления электроприводом регулировки положения рулевой колонки. |
|
В2611 |
Цепь датчика или привода регулировки высоты расположения рулевой колонки |
- Проводка и разъемы. -Датчик или привод высоты расположения. - Блок управления электроприводом регулировки положения рулевой колонки. |
|
В2620 |
Питание блока управления электроприводом регулировки рулевой колонки |
- Предохранитель "ECU-B1". - Проводка и разъемы. - Блок управления электроприводом регулировки положения рулевой колонки. |
|
В2621 |
Прерывание связи по шине CAN |
- Шина связи CAN. - Блок управления электроприводом регулировки положения рулевой колонки. |
|
Сигнал скорости движения ' автомобиля |
- Шина связи CAN. - Комбинация приборов. - Блок управления электроприводом регулировки положения рулевой колонки. |
Таблица. Коды неисправностей системы блокировки рулевого управления.
|
Код |
Система |
Возможное место неисправности |
|
В2781 |
Цепь блока системы блокировки рулевого управления |
- Блок (привод) системы блокировки. - Блок управления системой SMART KEY. - Шина связи LIN. |
|
В2782 |
Питание блока системы блокировки рулевого управления |
- Блок (привод) системы блокировки. - Блок управления электрооборудованием кузова. - Проводка и разъемы. |
|
В2788 |
Цепь питания (IG2) |
- Блок (привод) системы блокировки. - Предохранитель "IGN" или "I<32 MAIN". - Реле 4G2" - Блок управления электрооборудованием кузова. - Проводка и разъемы. |
