Toyota Tundra / Sequoia / Lexus LX-570. Рулевой механизм

Снятие и установка


Снятие и установка рулевого механизма. 1 - защитный кожух чехла рулевого механизма (Lexus LX-570), 2 - нижний вал рулевой колонки, 3 - рулевая тяга, 4 - трубки усилителя рулевого управления, 5 - ограничитель хода подвески (Lexus LX-570), 6 - рулевой механизм.

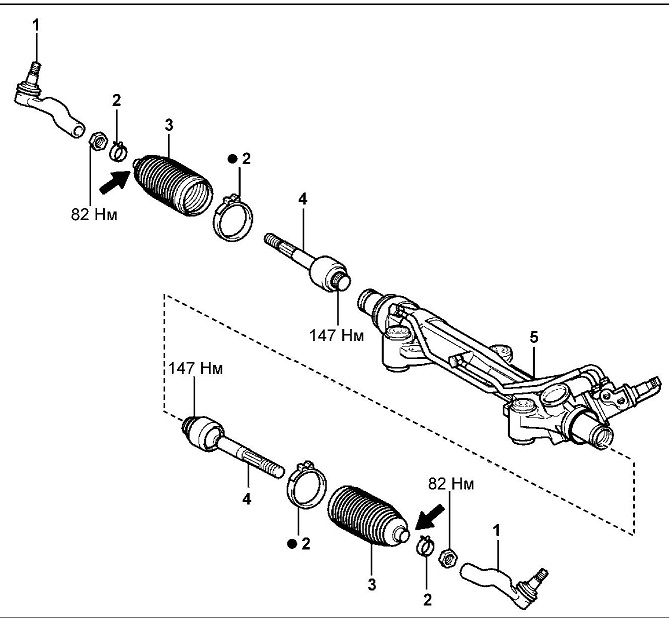

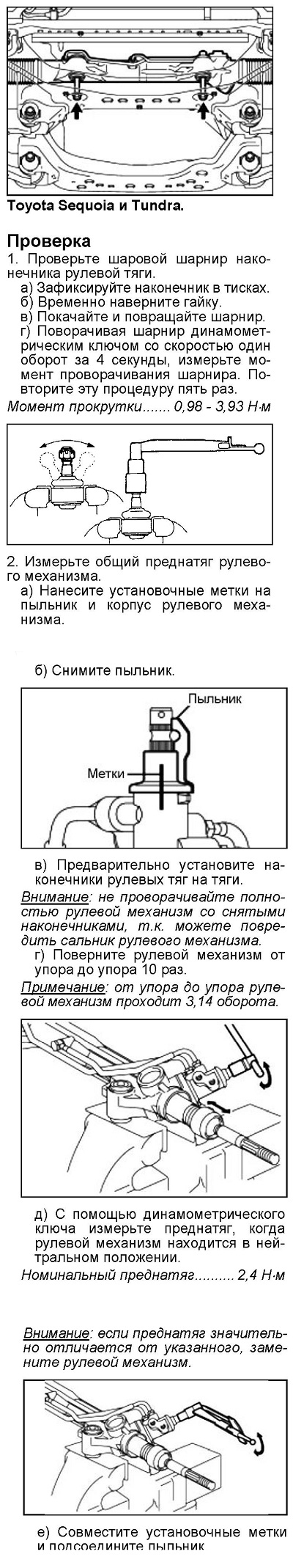

Рулевой механизм. 1 - наконечник рулевой тяги, 2 - хомут, 3 - чехол, 4 - рулевая тяга, 5 - рулевой механизм в сборе.
Примечание: при сборке на детали, указанные стрелками, нанесите силиконовую консистентную смазку.

Примечание:

- Установка производится в порядке, обратном снятию.

- После установки:

- Прокачайте систему усилителя рулевого управления, проверьте уровень жидкости в бачке и проверьте систему на отсутствие утечек.

- Проверьте и, при необходимости, отрегулируйте углы установки передних колес.

- (Lexus LX-570) Отрегулируйте направления света фар (см. главу "Электрооборудование").

1. Установите передние колеса в направлении прямолинейного движения.

2. Снимите нижний кожух защиты двигателя.

3. (Toyota Sequoia) Снимите двигатель в сборе (см. главу "Двигатель. Механическая часть").

4. Снимите передние колеса.

Момент затяжки:

Легкосплавные диски............131 Н-м

Стальные диски....................209 Н-м

5. (Lexus LX-570) Снимите стабилизатор поперечной устойчивости (см. главу "Подвеска").

6. Отсоедините нижний вал рулевой колонки от рулевого механизма.

7. Снимите шплинты, отверните гайки и, с помощью съемника, отсоедините наконечники рулевых тяг от поворотных кулаков.

Момент затяжки.......................69 Н-м

Примечание: если во время установки отверстие для шплинта не выровнено, поверните гайку не более, чем на 60°

8. (Lexus LX-570) Отверните болты и снимите защитные кожухи чехлов рулевого механизма.
9. (Lexus LX-570) Снимите наконечники рулевых тяг.

а) Нанесите установочные метки на наконечник и рулевую тягу.

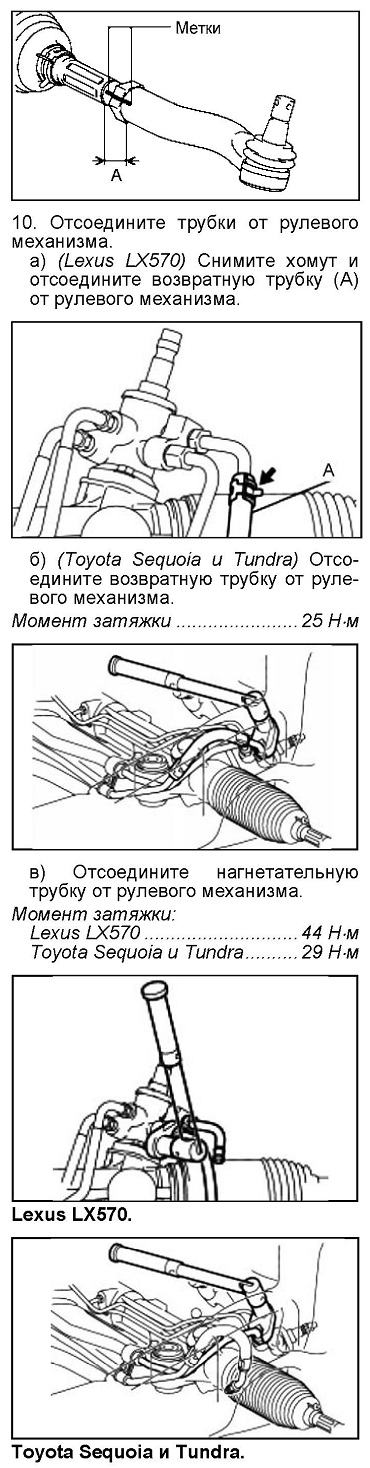

б) Измерьте расстояние "А", указанное на рисунке и запомните его.

в) Отверните стопорную гайку и снимите наконечник рулевой тяги.

Момент затяжки.......................82 Н-м

Примечание: во время установки убедитесь, что расстояние "А" соответствует измеренному перед снятием и окончательно заверните зайку,
