Toyota Sequoia. Компрессор систем АНС и AVS

 Снятие и установка

Примечание:

- Установка производится в порядке, обратном снятию.

- Моменты затяжки указаны в тексте.

1. Снимите задний бампер (см. главу "Кузов").

2. Снимите компрессор в сборе.

а) Снимите три фиксатора и кожух компрессора.

б) Отсоедините шланг.

в) Отсоедините два разъема

г) Отсоедините трубку от компрессора.

д) Отверните три болта и снимите компрессор в сборе.

Момент затяжки.....................29 Н-м

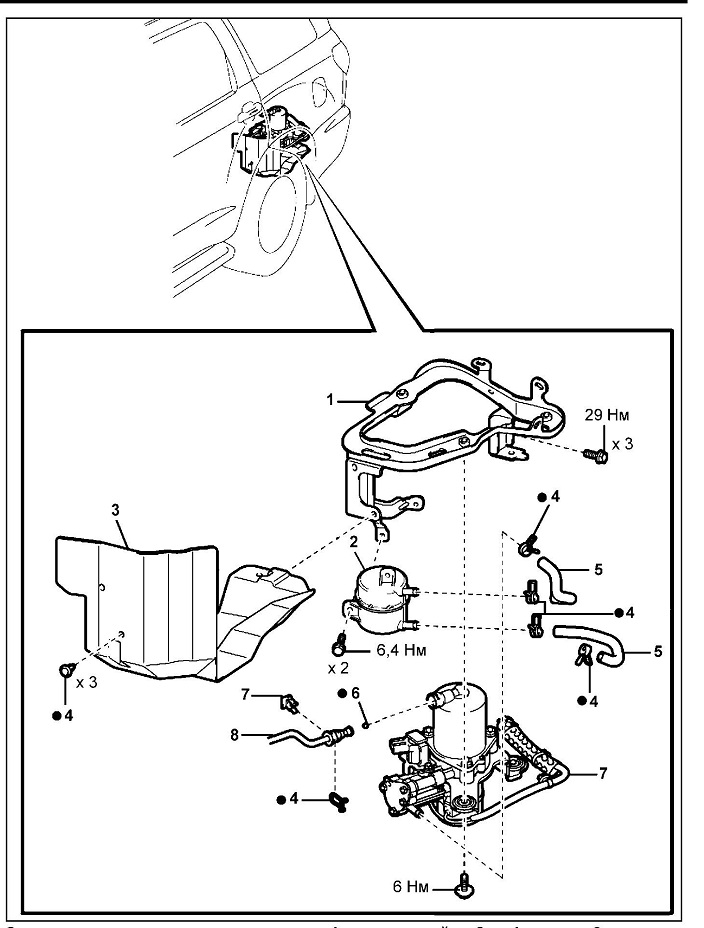

Снятие и установка компрессора. 1 - кронштейн, 2 - фильтр, 3 - кожух, 4 - фиксатор, 5 - шланг, 6 - кольцевое уплотнение, 7 - фиксатор, 8 - трубка.
