Lexus LX-570. Датчики высоты расположения кузова

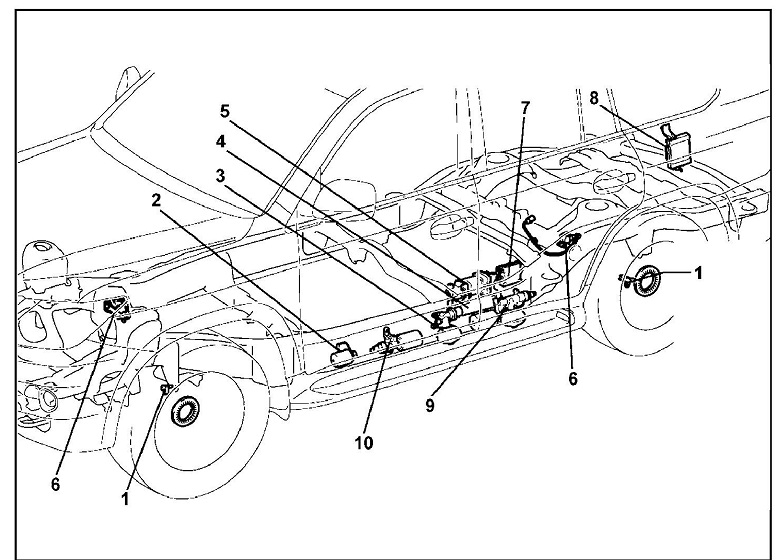

Активная система управления высотой расположения кузова (АНС) и система изменения жесткости амортизаторов (AVS). 1 - датчик частоты вращения колеса, 2 - спускная газовая камера, 3 - привод изменения жесткости передней пружины, 4 - гидроаккумулятор системы изменения высоты расположения кузова, 5 - главный гидроцилиндр системы изменения жесткости амортизаторов, 6 - датчик высоты расположения кузова, 7 - блок клапанов, 8 - блок управления системой AHC/AVS, 9 - задний привод изменения жесткости амортизатора, 10 - передний привод изменения жесткости амортизатора.

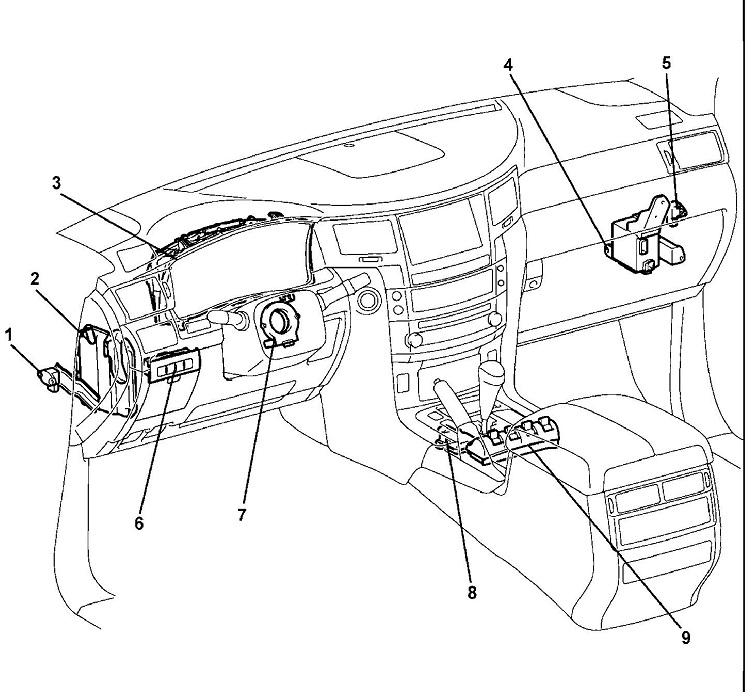

Активная система управления высотой расположения кузова (АНС) и система изменения жесткости амортизаторов (AVS) (продолжение). 1 - передний левый датчик ускорения, 2 - блок управления системой VGRS, 3 - комбинация приборов, 4 - монтажный блок со стороны пассажира, 5 - передний правый датчик ускорения, 6 - выключатель облегчения доступа в салон автомобиля, 7 - датчик положения рулевого колеса, 8 - датчик замедления и бокового перемещения, 9 - переключатели систем AVS и АНС.

Снятие и установка

Примечание:

- Установка производится в порядке, обратном снятию.

- Моменты затяжки указаны в тексте.

- После установки отрегулируйте датчик высоты расположения кузова.

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи. Примечание:

- (Модели без системы курсовой устойчивости) После отсоединения провода подождите 90 секунд перед продолжением работы.

- (Модели с системой курсовой устойчивости) Перед отсоединением провода, после выключения зажигания подождите 6 минут.

Внимание (Lexus LX-570): перед отсоединением аккумуляторной батареи при помощи диагностического тестера отключите функцию автоматического складывания колонки (при выключенном зажигании).

а) Включите зажигание. Установите рулевую колонки в нижнее положение и полностью вытяните ее.

б) Выключите зажигание и отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Снимите переднее колесо.

Момент затяжки:

Легкосплавные диски............131 Н-м

Стальные диски....................209 Н-м

3. (Передние датчики) Снимите уплотнитель переднего подкрылка (см. главу "Кузов").

4. Снимите передний датчик высоты расположения кузова

а) Отсоедините разъем.

б) Отверните гайку, болт и снимите датчик.

Момент затяжки:

Болт.........................................13 Н-м

Гайка.......................................5.6 Н-м

Регулировка

1. Измерьте высоту расположения кузова (см. раздел "Проверка и регулировка углов установки передних колес")

2. Проведите инициализацию высоты

расположения кузова, если после этого высота не соответствует номинальной, отрегулируйте датчики. Примечание: если необходимо регулировать переднюю и заднюю часть автомобиля, начинайте регулировку с передних датчиков. '

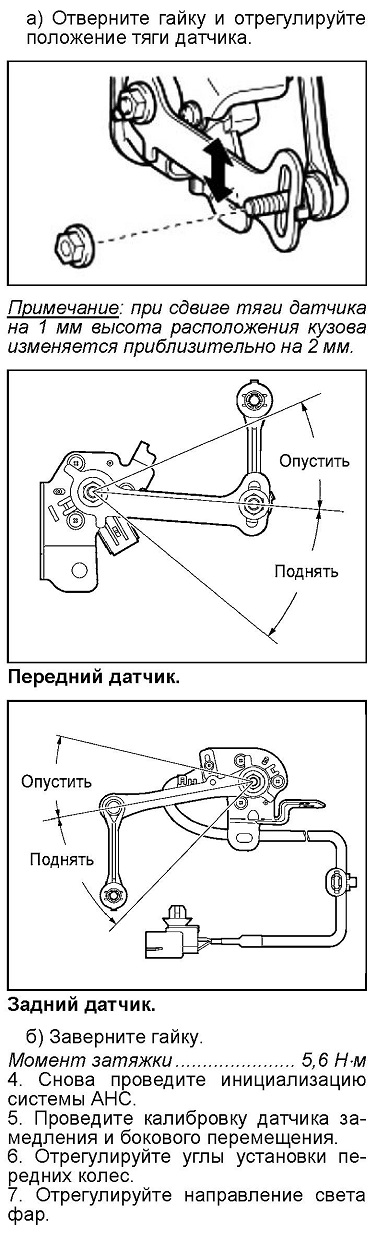

3. Отрегулируйте положение датчиков высоты расположения кузова.
