Lexus LX-570. Главный гидроцилиндр системы AVS и блок клапанов


Снятие и установка


Примечание:

- Установка производится в порядке, обратном снятию.

- После установки прокачайте систему АНС и проверьте уровень жидкости в бачке.

- Проверьте систему на отсутствие утечек.

1. Снимите выпускную трубу и резонатор (см. главу "Двигатель. Механическая часть").

2. Отверните три болта и снимите за-

щитную крышку блока клапанов. Момент затяжки........................31 Н-м

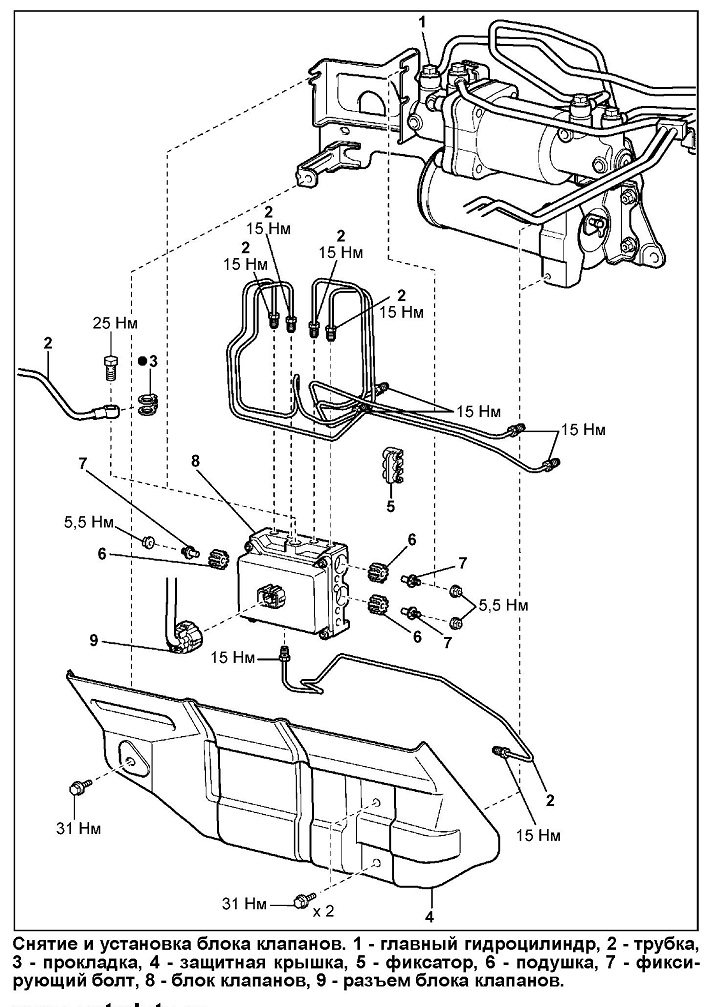

7. Снимите блок клапанов. Примечание: пользуйтесь сборочным рисунком "Снятие и установка главного цилиндра системы AVS"

а) Снимите фиксатор трубок.

б) Отсоедините трубки от блока клапанов.

в) Отсоедините другие концы трубок от главного гидроцилиндра.

г) Отсоедините разъем от блока клапанов.

д) Отверните три гайки и снимите блок клапанов

Момент затяжки.......................5,5 Н-м

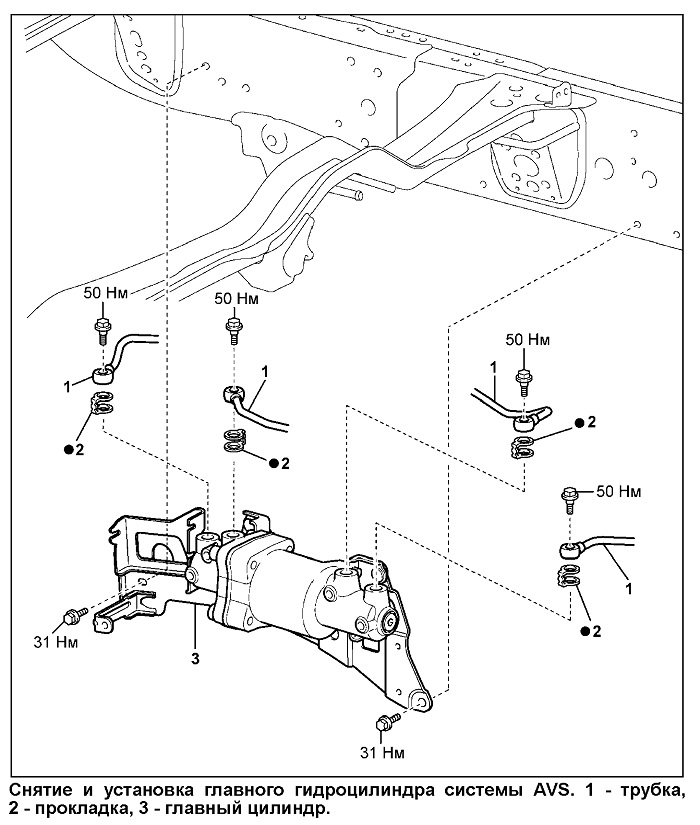

8. Отсоедините трубки от главного гидроцилиндра системы AVS. Примечание; пользуйтесь сборочным рисунком "Снятие и установка главного гидроцилиндра системы A VS".

9. Отверните два болта и снимите

гидроцилиндр в сборе с кронштейном. Момент затяжки.......................31 Н-м

10. Отверните две гайки и отсоедините главный гидроцилиндр от кронштейна.

Момент затяжки.......................31 Н-м
