Toyota Sequoia. Задняя подвеска

Toyota Sequoia. Задняя подвеска

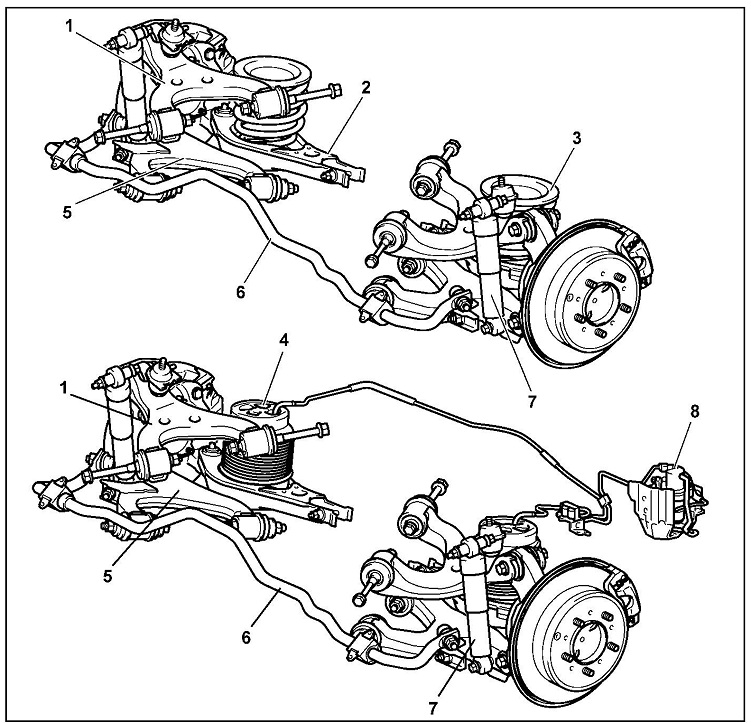

Общий вид задней подвески. 1 - верхний рычаг, 2 - нижний рычаг, 3 - пружина (модели без системы АНС), 4 - пневмоцилиндр (модели с системой АНС), 5 - нижний рычаг, 6 - стабилизатор поперечной устойчивости, 7 - амортизатор, 8 - компрессор (модели с системой АНС).

Toyota Sequoia. Снятие и установка ступицы заднего колеса

Примечание:

- Установка производится в порядке, обратном снятию.

- Моменты затяжки указаны в тексте.

- После установки проверьте датчик частоты вращения колеса.

- После остановки проверьте и, при необходимости, отрегулируйте углы установки задних колес

1. Установите заднее колесо.

Момент затяжки:

Легкосплавные диски............131 Н-м

Стальные диски....................209 Н-м

2. Снимите пружину (см. раздел "Пружина").

3. (Модели с системой АНС) Снимите пневмоцилиндр (см. раздел "Пневмоцилиндр (модели с системой АНС)").

4. Снимите тормозной механизм (см. главу "Тормозная система").

5. Отсоедините разъем, отверните болт и снимите датчик частоты вращения колеса.

Момент затяжки..........................8 Н-м

б) Отверните два болта крепления нижнего №1 и верхнего рычагов к кулаку.

Момент затяжки:

Болт (А).................................250 Н-м

Болт (В).................................185 Н-м

в) С помощью пластикового молотка отсоедините приводной вал от ступицы заднего колеса и снимите ступицу в сборе с кулаком.

г) Отверните четыре болта, отсоедините ступицу и подшипник ступицы от кулака.

Момент затяжки.......................86 Н-м

д) Снимите кольцевое уплотнение.
