Lexus LX-570. Снятие и установка нижнего рычага задней подвески

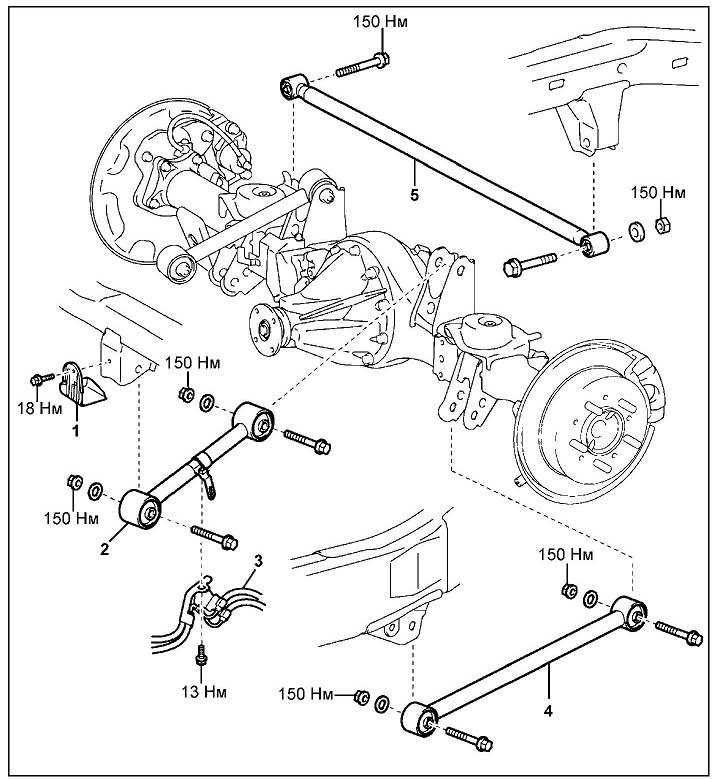

Снятие и установка рычагов задней подвески. 1 - защитная крышка трубок, 2 - верхний рычаг, 3 - провод датчика частоты вращения колеса, 4 - нижний рычаг, 5 - тяга Панара.

Примечание:

- Установка производится в порядке, обратном снятию.

- Моменты затяжки указаны в тексте.

1. Снимите заднее колесо.

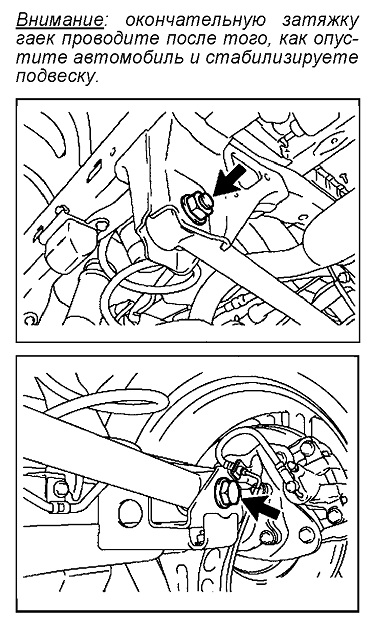

Внимание: окончательную затяжку гаек проводите после того, как опустите автомобиль и стабилизируете подвеску.





Lexus LX-570. Снятие и установка тяги Панара

Примечание:

- Установка производится в порядке, обратном снятию.

- Моменты затяжки указаны в тексте.

1. Снимите заднее колесо.

Момент затяжки:

Легкосплавные диски............131 Н м

Стальные диски....................209 Н-м

2. Поддомкратьте балку заднего моста, используя деревянную проставку во избежание повреждения.


3. Отверните две гайки, снимите две шайбы, извлеките два болта и снимите тягу Панара.

Момент затяжки.....................150 Н м
