Toyota Tundra / Sequoia / Lexus LX-570. Проверка и ремонт деталей головки блока цилиндров двигателя 3UR-FE (5,7 л) - часть 1

1. Очистите днища поршней и поверхность блока цилиндров, сопрягаемую с головкой блока цилиндров, а) Проворачивая коленчатый вал, последовательно установите поршни в ВМТ. Шабером очистите поверхности днищ поршней от углеродных отложений.

б) Шабером снимите остатки прокладки головки блока на поверхности разъема блока цилиндров.

в) Сжатым воздухом удалите углеродные отложения и остатки прокладки головки блока с поверхностей, отверстий под болты.

Примечание: используя сжатый воздух, берегите глаза.

2. Очистите головку блока цилиндров, а) Очистите поверхность головки блока от остатков прокладки головки блока.

Примечание: будьте осторожны, чтобы не повредить поверхность головки блока, сопрягаемую с прокладкой.

б) Очистите поверхности камер сгорания головки блока металлической щеткой, удалив остатки углеродных отложений.

в) Очистите поверхность головки блока цилиндров (сопрягаемую с поверхностью блока цилиндров), используя мягкую щетку и растворитель.

г) Очистите отверстия направляющих втулок головки блока щеткой и растворителем.

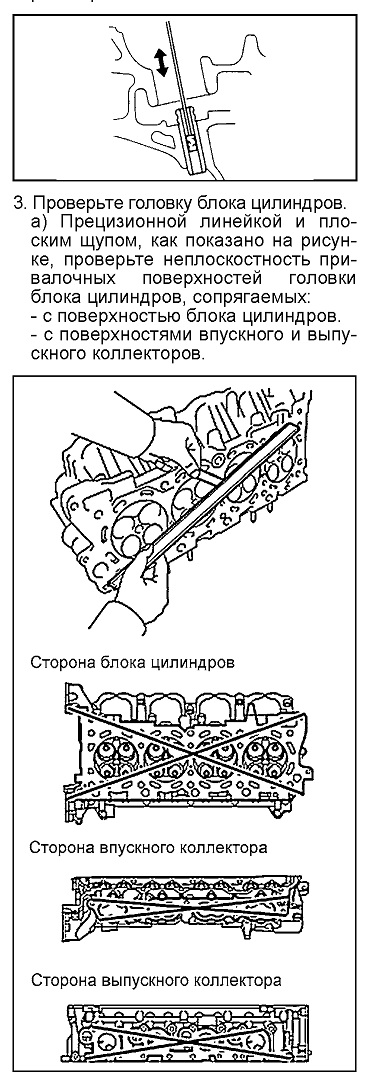

Максимально допустимая неплоско-
стность поверхности.............0,10 мм

Если величина неплоскостности превышает максимально допустимую, замените головку блока цилиндров или отшлифуйте ее. б) Используя проникающий краситель, проверьте наличие трещин в камерах сгорания, впускных и выпускных каналах и на поверхности газового стыка. При наличии трещин замените головку блока цилиндров.

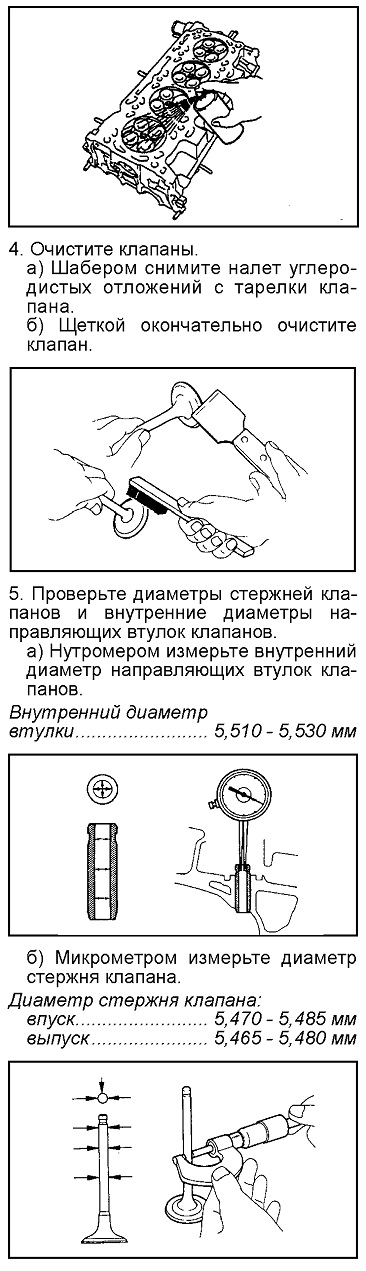

в) По разности измерений диаметра стержня клапана и внутреннего диаметра направляющей втулки найдите зазор между стержнем клапана и его направляющей. Номинальный зазор:

впуск......................... 0,025 - 0,060 мм

выпуск...................... 0,030 - 0,065 мм

Максимальный зазор:

впуск.......................................0.08 мм

выпуск....................................0.10 мм

Если зазор больше максимально допустимого, замените клапан и направляющую втулку.

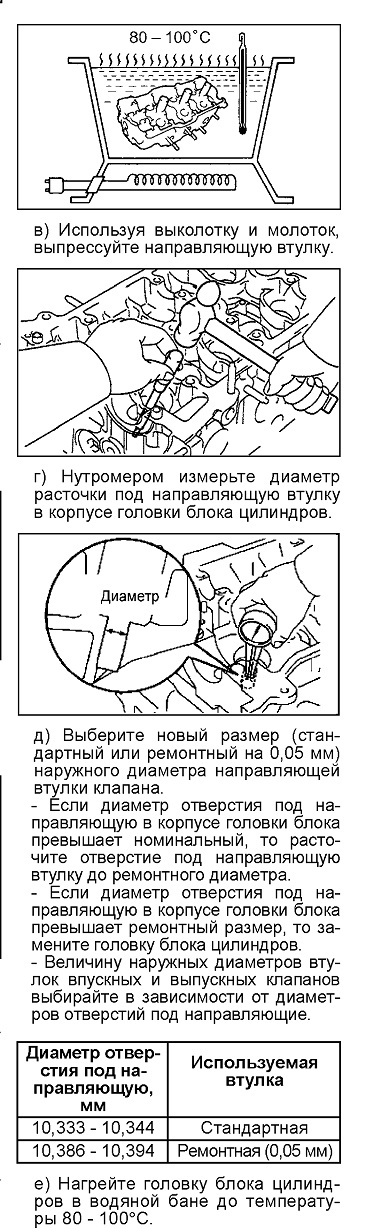

6. Если необходимо, замените направляющие втулки клапанов. Примечание: будьте внимательными при замене направляющих втулок. На некоторых моделях установлены направляющие втулки выпускных клапанов со стопорными кольцами, которые затрудняют процесс замены втулок. а) Постепенно нагрейте головку блока цилиндров в водяной бане до температуры 80 - 100°С.
