Toyota Tundra / Sequoia / Lexus LX-570. Снятие головки блока цилиндров двигателя 3UR-FE (5,7 л)

1. Сбросьте остаточное давление топлива (см. главу "Система впрыска топлива").

2. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

3. Снимите выпускные коллекторы (см. раздел "Двигатель в сборе").

4. Снимите впускной коллектор.

а) Отсоедините вентиляционный шланг от крышек головок блока цилиндров.

г) Снимите по шесть крышек подшипников распределительных валов.

д) Снимите распределительные валы. Примечание: поскольку осевой зазор распределительного вала очень мал, то для предотвращения заклинивания и/или повреждения вала при его монтаже / демонтаже необходимо удерживать вал в горизонтальном положении.

7. При помощи отвертки снимите постель подшипников распределительных валов.

Примечание: оберните отвертку
изолентой во избежание повреждения сопрягаемых поверхностей.

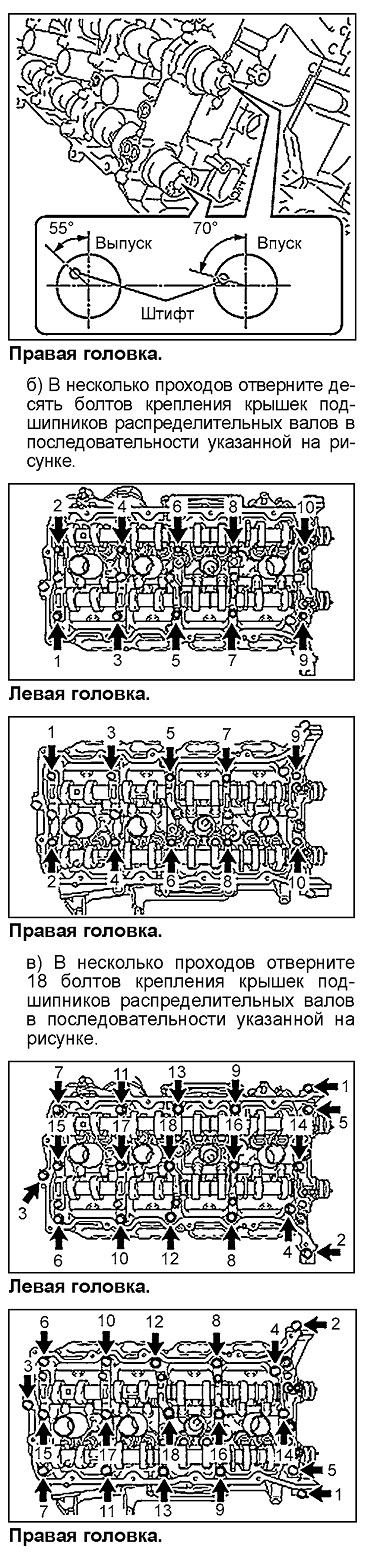

б) Равномерно, в несколько проходов отверните десять болтов в последовательности, указанной на рисунке. снимите десять шайб. Примечание: неправильный порядок отворачивания/заворачивания болтов может привести к деформации головки блока цилиндров или появлению трещин.

Разборка, проверка и сборка головки блока цилиндров

Процедуры разборки, проверки и сборки головки блока цилиндров рассмотрены в главе "Двигатель - общие процедуры ремонта".
