Снятие и установка редуктора заднего моста. 1 - тормозной барабан, 2 - прокладка, 3 - полуось, 4 - задний карданный вал, 5 - редуктор заднего моста, 6 - кольцевое уплотнение, 7 - сливная пробка, 8 - заливная пробка, 9 - датчик частоты вращения колеса, 10 - тормозная трубка, 11 - разъем привода блокировки заднего дифференциала (модели с принудительной блокировкой заднего дифференциала).

Редуктор заднего моста (модели с принудительной блокировкой заднего дифференциала). 1 - упорная шайба, 2 - сателлит, 3 - крестовина, 4 - полу-осевая шестерня, 5 - фиксатор регулировочной гайки, 6 - подшипник, 7 - ведомая шестерня, 8 - правая чашка дифференциала, 9 - левая чашка дифференциала, 10 - стопорная пластина, 11 - регулировочная гайка, 12 - ступица включения блокировки, 13 - шайба, 14 - ведущая шестерня, 15 - фланец, 16 - пыльник, 17 - сальник, 18 - маслоотражатель, 19 - распорная втулка, 20 - картер редуктора заднего моста, 21 - датчик включения блокировки заднего дифференциала, 22 - прокладка, 23 - вилка включения блокировки, 24 - крышка, 25 - седло пружины, 26 - пружина, 27 - шарик, 28 - держатель штока вилки, 29 - штифт, 30 - шток вилки, 31 - кольцевое уплотнение, 32 - привод блокировки заднего дифференциала.

Примечание: при сборке, на поверхности, указанные стрелками, нанесите консистентную смазку.

Замена сальника фланца редуктора

1. Отсоедините задний карданный вал от редуктора заднего моста (см. главу "Карданный вал").

Примечание: подвесьте отсоединенный конец карданного вала на проволоке.

2. Снимите фланца редуктора заднего моста.

а) Расконтрите гайку.

6) Нанесите консистентную смазку на рабочую кромку сальника.

5. Установите фланец редуктора заднего моста.

а) Установите фланец редуктора заднего моста.

б) Нанесите трансмиссионное масло на резьбу новой гайки.

в) Удерживая фланец, затяните гайку.

Момент затяжки........................65 Нм

г) Несколько раз проворачивая фланец, убедитесь в нормальной работе подшипника.

д) С помощью динамометрического ключа измерьте предварительный натяг подшипников ведущей шестерни главной передачи.

Предварительный натяг подшипника:

Нового......................... 1,50 - 1,64 Н м

Бывшего в

эксплуатации.............0,56 - 0,85 Н м
Если преднатяг больше допустимого, замените распорную втулку.

Если преднатяг меньше допустимого значения, то дозатягивайте гайку с указанным шагом затяжки до тех пор, пока преднатяг не достигнет заданного значения.
Шаг затяжки гайки,,,,,,,5- 10°

Если преднатяг превысил максимально допустимый при дозатяжке гайки, то замените распорную втулку.

Примечание: не регулируйте преднатяг отворачиванием гайки.

Максимально допустимый

момент затяжки......................370 Н м

е) С помощью зубила и молотка законтрите гайку фланца.
6. Подсоедините задний карданный вал к редуктору заднего моста (см. главу "Карданный вал").

7. Проверьте уровень масла в редукторе заднего моста (см. главу "Техническое обслуживание").

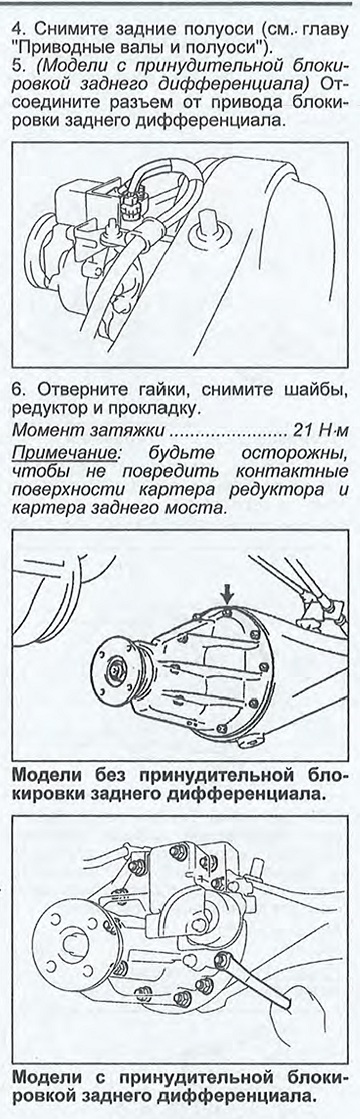

Toyota Hilux. Снятие и установка редуктора заднего моста

Примечание:

- Установка производится в порядке, обратном снятию.

- Моменты затяжки указаны в тексте.

1. (Модели с принудительной блокировкой заднего дифференциала) Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Отсоедините задний карданный вал от редуктора заднего моста (см. главу "Карданный вал").

Примечание: подвесьте отсоединенный карданный вал на проволоке.

3. Слейте масло из картера редуктора заднего моста (см. главу "Техническое обслуживание").
