Toyota Hilux. Сборка переднего редуктора - часть 1

1. Запрессуйте подшипник на промежуточный вал.

Примечание:

- Не повредите подшипник.

- Не допускайте падения вала

2. Установите промежуточный вал в удлинитель картера и закрепите его стопорным кольцом.

3. Установите сальник в удлинитель картера.

Глубина установки

сальника.............................5,3 ±0,5 мм

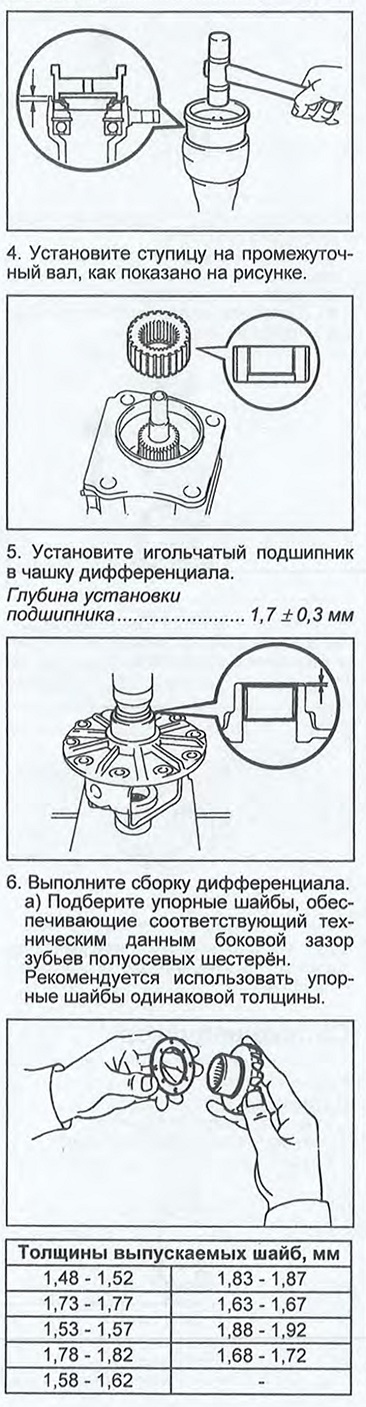

б) Установите упорные шайбы, по-луосевые шестерни, сателлиты и ось сателлитов в чашку дифференциала.

в) Проверьте боковой зазор зубьев полуосевых шестерён.

Боковой зазор зубьев................0,15 мм

Если боковой зазор не соответствует техническим данным, установите упорные шайбы другой толщины, г) Установите штифт оси сателлитов и зафиксируйте его в корпусе дифференциала.

7. Установите ведомую шестерню главной передачи.

а) Очистите поверхности чашки дифференциала и ведомой шестерни.

б) Нагрейте ведомую шестерню в кипящей воде до температуры приблизительно 100°С.

в) Аккуратно извлеките ведомую шестерню из кипящей воды.

г) После испарения влаги с ведомой шестерни, быстро установите её на чашку дифференциала.

д) Совместите метки на ведомой шестерне и чашке дифференциала! нанесенные ранее.

е) Нанесите клей-герметик на болты крепления ведомой шестерни.

ж) После того, как ведомая шестерня главной передачи станет достаточно холодной, равномерно по очереди затяните болты крепления ведомой шестерни.

Момент затяжки........................97 Н м


8. Запрессуйте подшипники на чашку дифференциала.
