Toyota Camry (2005+). Электросхемы - часть 4

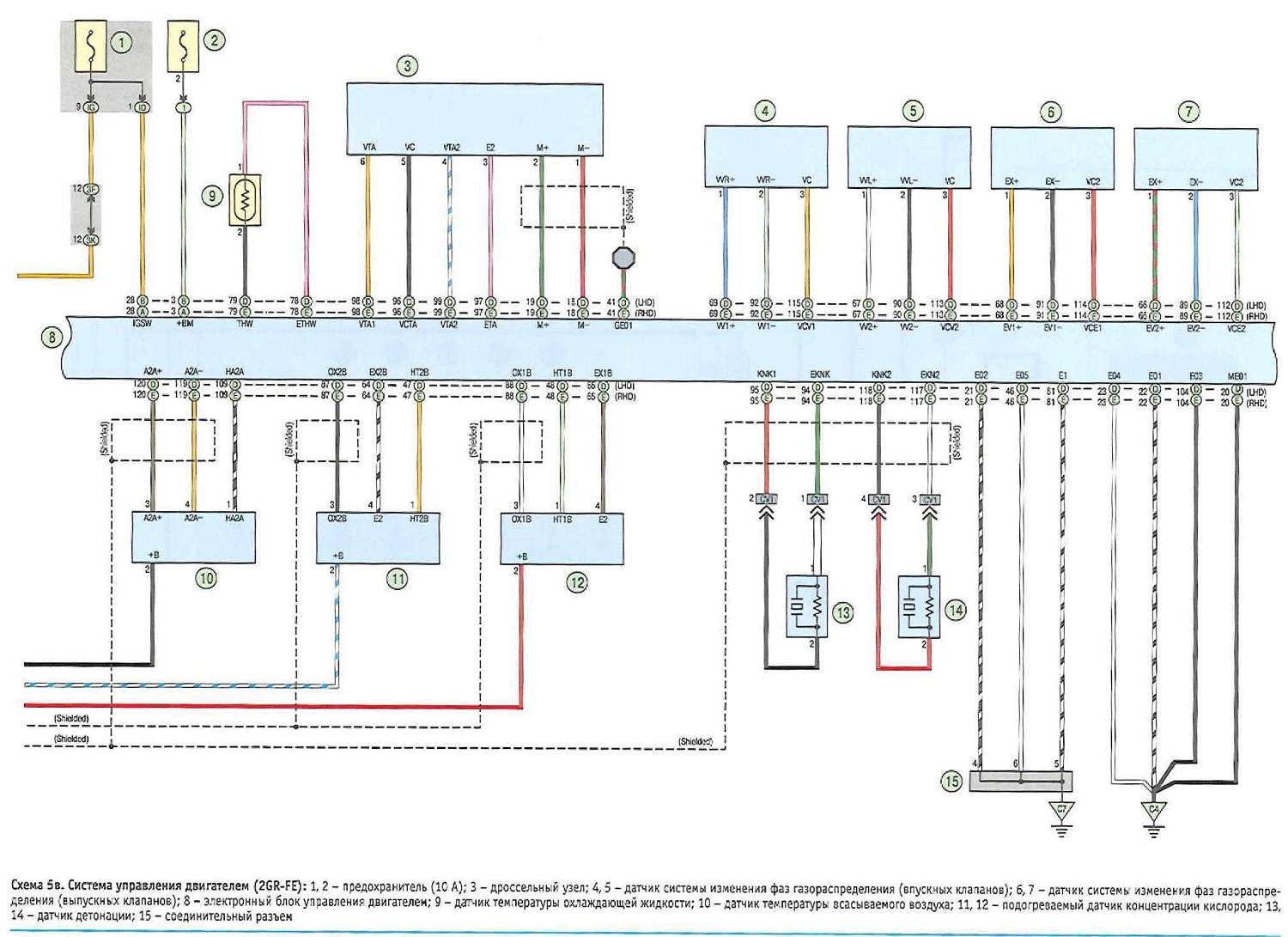

Схема 5в. Система управления двигателем (2GR-FE):

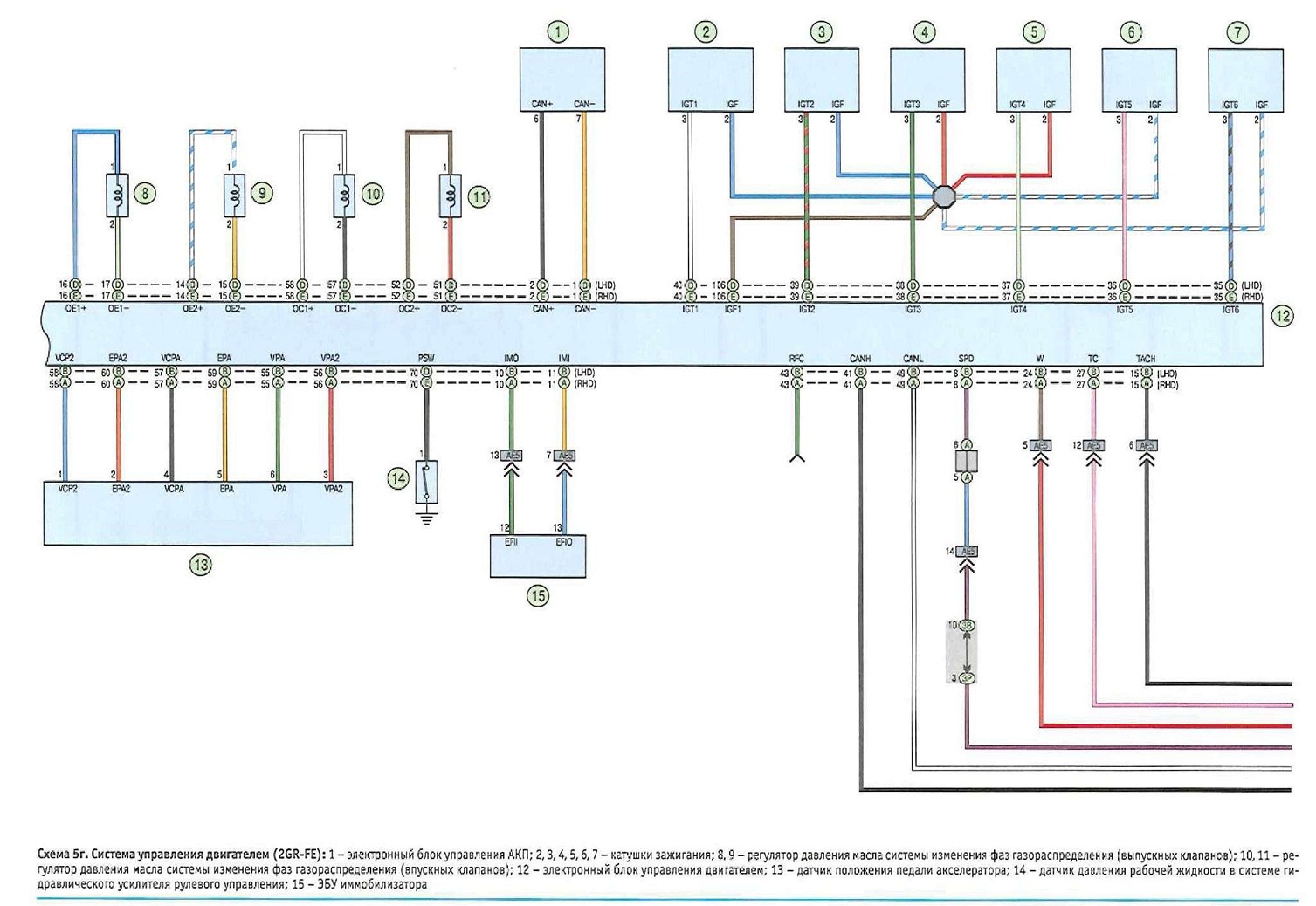

Схема 5г. Система управления двигателем (2GR-FE):









Схема 5 д. Система управления двигателем (2GR-FE):
