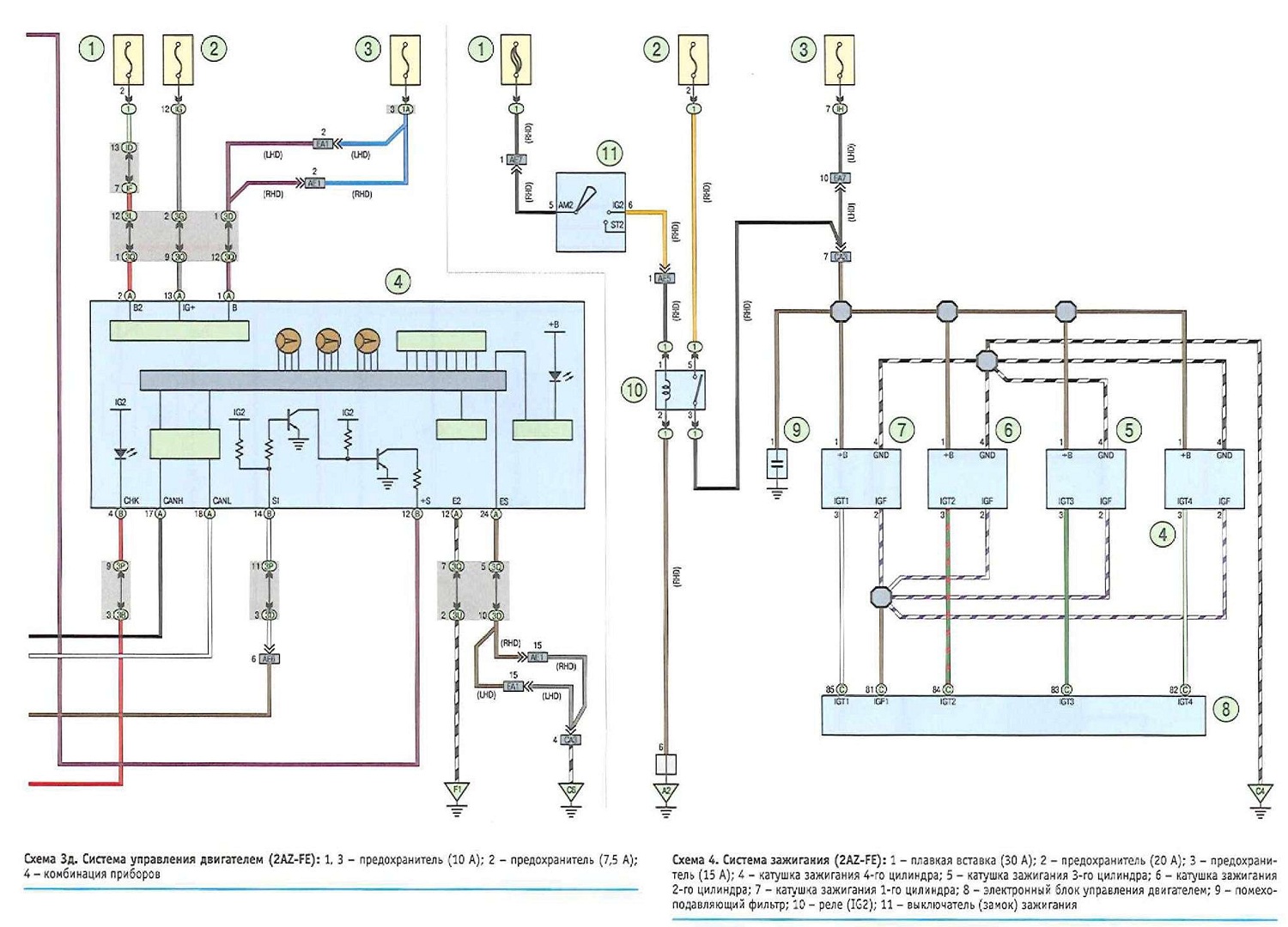

Схема 3 д. Система управления двигателем (2A2-FE): 1. 3 - предохранитель (10 А); 2 - предохранитель (7,5 А); 4 - комбинация приборов

Схема 4. Система зажигания (2A2-FE): 1 - плавкая вставка (30 А); 2 - предохранитель (20 А}; 3 - предохранитель (15 А); 4 - катушка зажигания 4-го цилиндра; 5 - катушка зажигания 3-го цилиндра; 6 - катушка зажигания 2-го цилиндра; 7 - катушка зажигания 1-го цилиндра; 8 - электронный блок управления двигателем; 9 - помехоподавляющий фильтр; 10 - реле (IG2); 11 - выключатель (замок) зажигания

Схема 5а. Система управления двигателем (2GR-FE):

Схема 5 б. Система управления двигателем (2GR-FE):
