Шкода Фабия (2010). СНЯТИЕ И УСТАНОВКА ГИДРОЭЛЕКТРОННОГО МОДУЛЯ

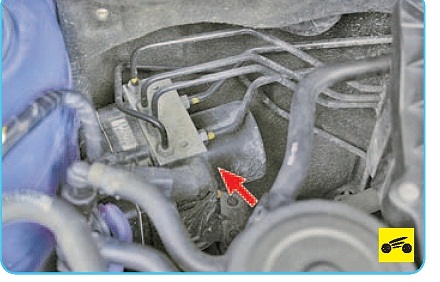

Гидроэлектронный модуль (рис. 13.1) управления антиблокировочной системой тормозов установлен в задней части моторного отсека, с правой стороны, и закреплен гайками на шпильках кронштейна крепления через резиновые подушки.

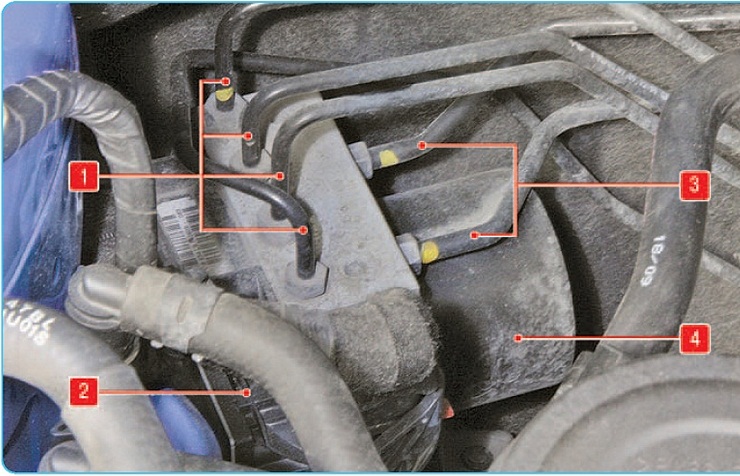

Рис. 13.1. Гидроэлектронный модуль: 1 - трубопроводы рабочих тормозных цилиндров; 2 - колодка жгута проводов; 3 - трубопроводы главного тормозного цилиндра; 4 - насос

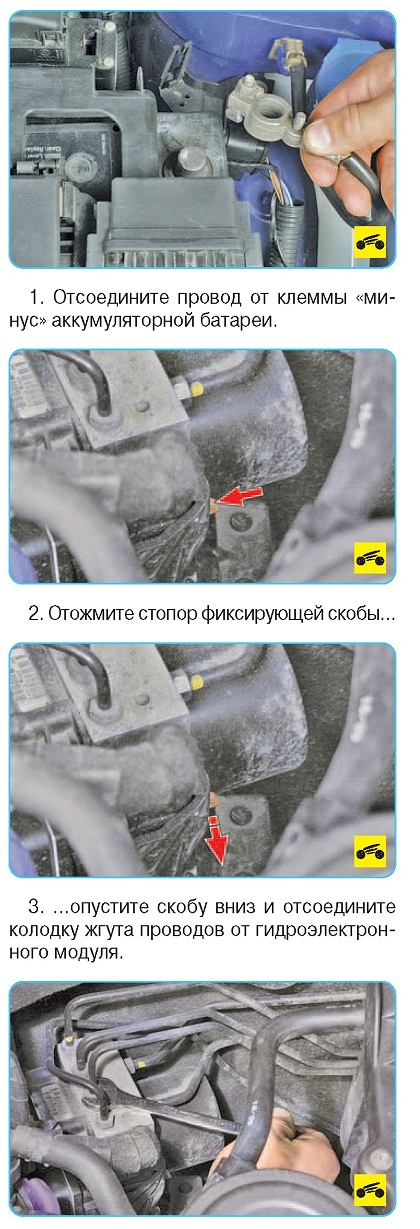

Вам потребуются ‘ торцовая головка «на 12», отвертка с плоским лезвием...
...и специальный ключ «на 11» для отворачивания гаек трубопроводов.

4. Ослабьте затяжку гаек шести трубопроводов гидросистемы, присоединенных к гидроэлектронному модулю.

5. Поочередно отсоединяйте от модуля трубопроводы гидросистемы, сразу же заглушая трубопроводы и отверстия в блоке заранее заготовленными пробками (деревянными или резиновыми) подходящего размера.

6. Отверните одну боковую и две нижние гайки крепления гидроэлектронного модуля к кронштейну.

7. Снимите гидроэлектронный модуль, поднимая его вверх.

ПРЕДУПРЕЖДЕНИЕ

После снятия не переворачивайте и не наклоняйте сильно гидроэлектронный модуль:

если при снятии модуля допустить полное вытекание тормозной жидкости из его полостей, после установки модуля потребуется удаление воздуха с применением специального тестера. Обычным способом (с помощью педали тормоза) удалить воздух из системы не удастся.
8. Установите гидроэлектронный модуль управления антиблокировочной системой тормозов и все снятые детали в порядке, обратном снятию.

9. Прокачайте тормозную систему (см. «Прокачка гидропривода тормозной системы», с. 161).
